3D konstrukce z betonu a oceli s analýzou spektra odezvy podle NBC 2020
Model použitý v

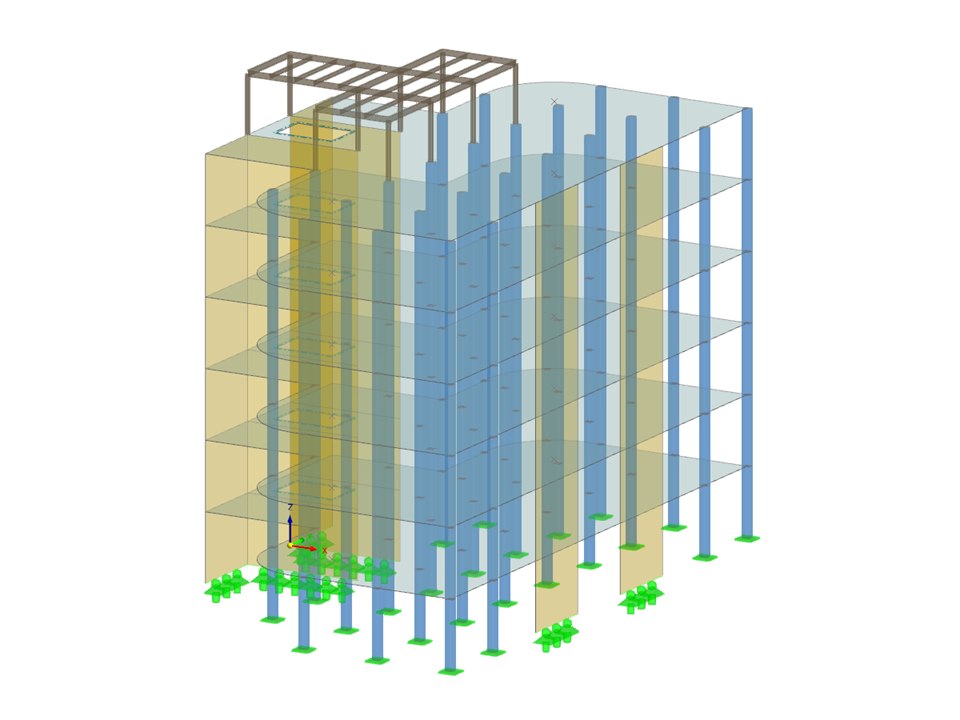

Vícepodlažní budova z betonu a oceli | RSA NBC 2020
Počet uzlů | 295 |
Počet linií | 383 |
Počet prutů | 185 |
Počet ploch | 42 |
Počet těles | 0 |
Počet zatěžovacích stavů | 6 |
Počet kombinací zatížení | 6 |
Počet kombinací výsledků | 4 |
Celková hmotnost | 2238,745 t |
Rozměry (metrické) | 18,000 x 24,000 x 28,071 m |
Rozměry (imperiální) | 59.06 x 78.74 x 92.1 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
