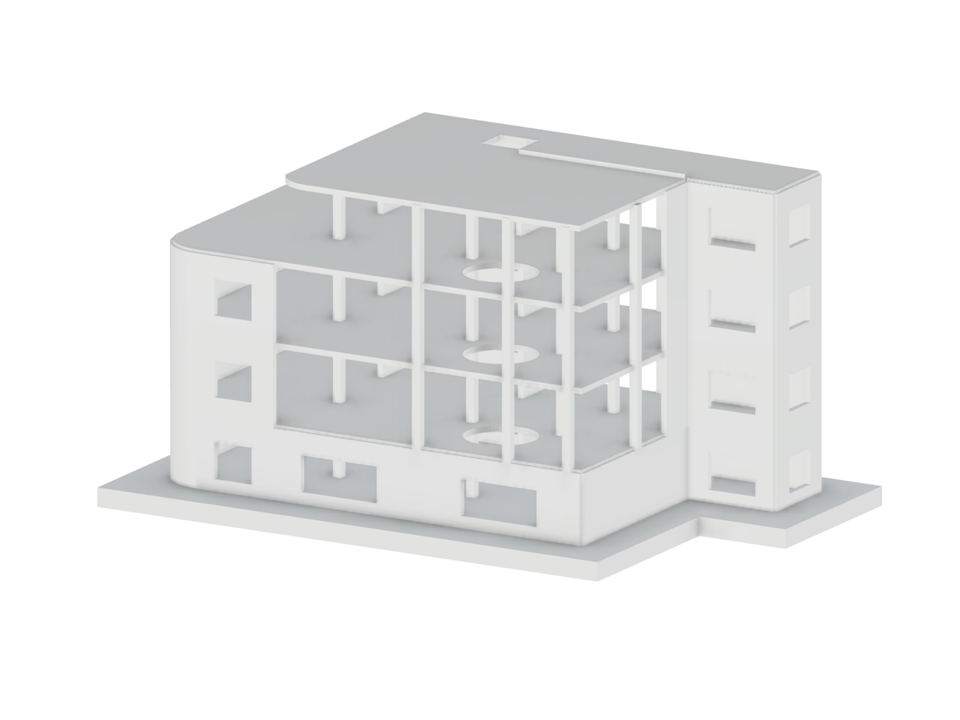

Železobetonová budova se seizmickým posouzením podle analýzy spektra odezvy
Model použitý v
Železobetonová budova
| Počet uzlů | 246 |
| Počet linií | 273 |
| Počet prutů | 33 |
| Počet ploch | 42 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 1719,090 t |
| Rozměry (metrické) | 26,800 x 13,400 x 15,720 m |
| Rozměry (imperiální) | 87.93 x 43.96 x 51.57 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
