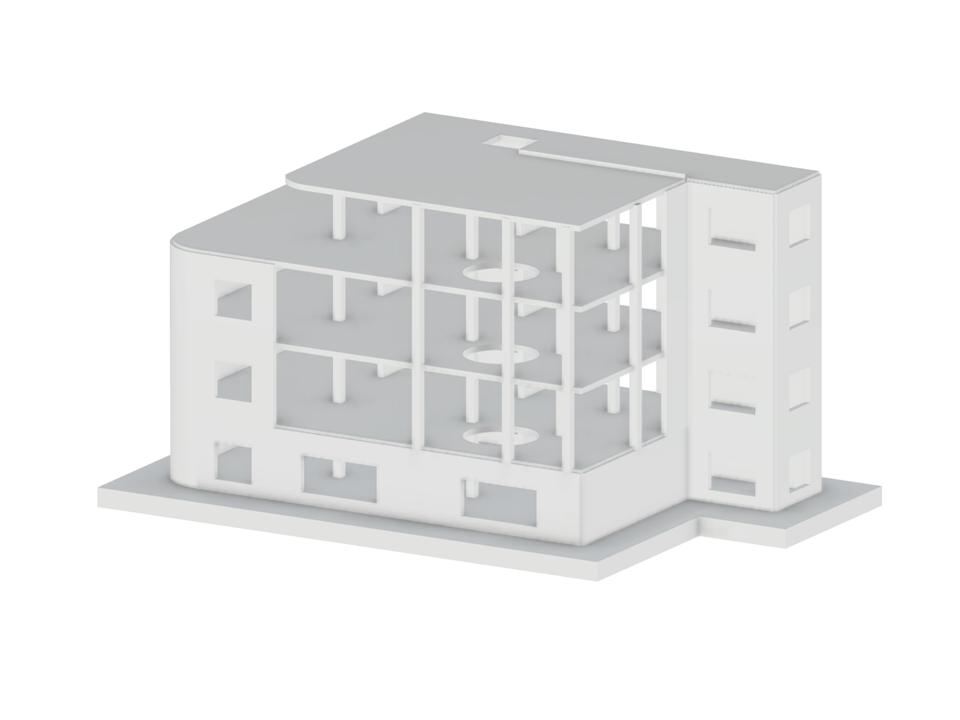

Budynek z betonu zbrojonego z obliczeniami sejsmicznymi zgodnie z analizą spektrum odpowiedzi
Model wykorzystany w
Budynek z betonu zbrojonego
| Liczba węzłów | 246 |
| Liczba linii | 273 |
| Liczba prętów | 33 |
| Liczba powierzchni | 42 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 6 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 1719,090 t |
| Wymiary (metryczne) | 26,800 x 13,400 x 15,720 m |
| Wymiary (imperialne) | 87.93 x 43.96 x 51.57 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
