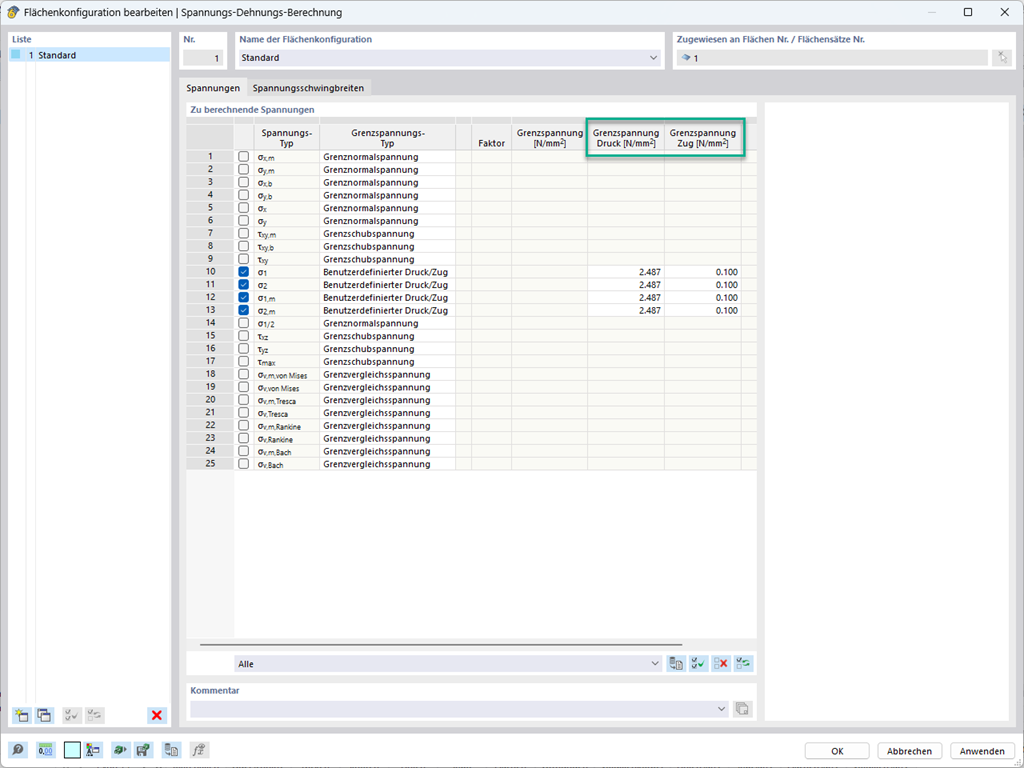

Nel Analisi tensioni-deformazioni si ha la possibilità di specificare le tensioni limite dipendenti dal segno per ogni componente di tensione nelle analisi delle tensioni.
Analisi delle tensioni dipendenti dal segno
Hai delle domande?
![KB 001848 | Verifica delle colonne di legno secondo la norma NDS 2018 in RFEM 6](/it/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.
![Add-on "Analisi tensione-deformazione"](/it/webimage/032560/3346069/1_EN_NEW.png?mw=512&hash=a575d6bdf75cc9392f8d3424a554e6f805a60464)
Questo articolo mostra come gestire i dati di input per le configurazioni di verifica di aste e superfici all'interno dell'add-on Analisi tensioni-deformazioni.
![Selezione del metodo di analisi per pareti sottili nei dati generali](/it/webimage/031673/3320002/EN_1_NEW.png?mw=512&hash=20139c15c22ed3af80d7bc27d2ec9cdac8a19340)
Il programma stand-alone RSECTION è a tua disposizione per determinare le proprietà della sezione ed eseguire l'analisi delle tensioni per sezioni trasversali con pareti sottili e massicce. Il programma può essere collegato sia a RFEM che a RSTAB in modo che le sezioni di RSECTION siano disponibili anche nella libreria RFEM e RSTAB. Allo stesso modo, le forze interne da RFEM e RSTAB possono essere importate in RSECTION.
![Metodi di analisi disponibili in RSECTION 1](/it/webimage/031603/3319998/1_EN_new.png?mw=512&hash=1e89d90864b628dc8b2ff7f18b98136de90327f3)
È possibile utilizzare il programma stand-alone RSECTION per determinare le proprietà della sezione per qualsiasi sezione trasversale in parete sottile e massive ed esegue un'analisi delle tensioni. Il precedente articolo della Knowledge Base intitolato "Creazione grafica/tabulare di sezioni trasversali definite dall'utente in RSECTION 1" ha discusso le basi della definizione di sezioni trasversali nel programma. Questo articolo, d'altra parte, è un riepilogo di come determinare le proprietà della sezione ed eseguire un'analisi delle tensioni.
![Caratteristica 002842 | Analisi delle tensioni dipendenti dal segno](/it/webimage/051240/3953337/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)

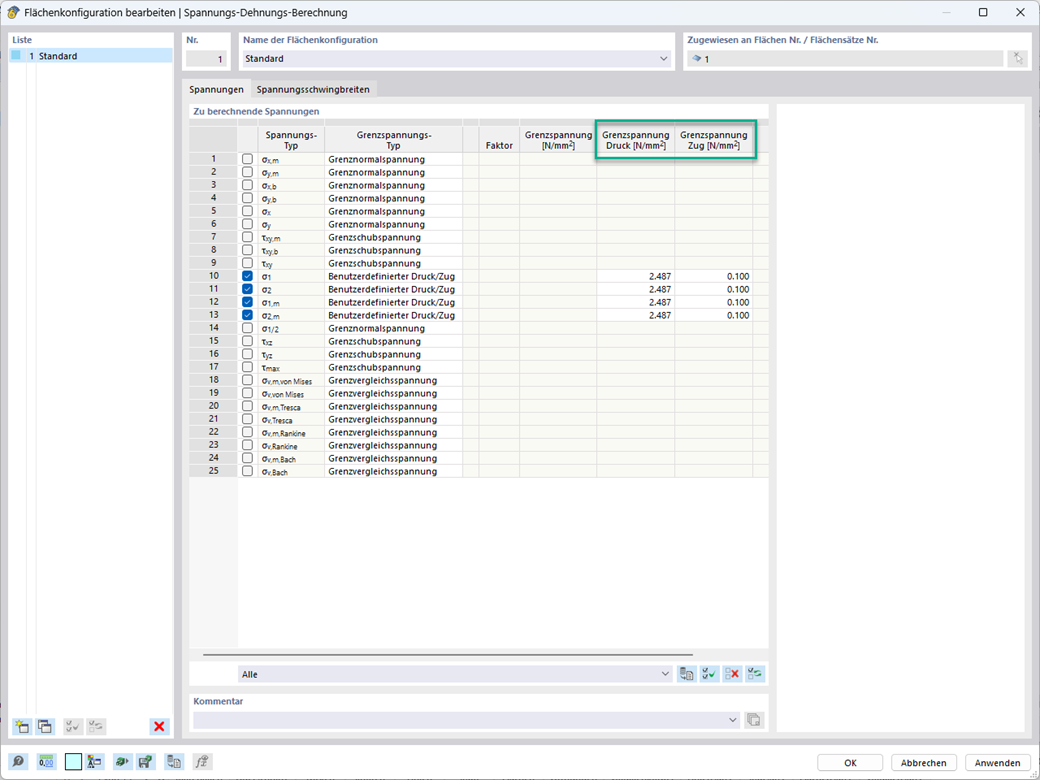

Nel Analisi tensioni-deformazioni si ha la possibilità di specificare le tensioni limite dipendenti dal segno per ogni componente di tensione nelle analisi delle tensioni.
![Output delle tensioni, in grafici e tabelle](/it/webimage/022955/3130494/Ausgabe_der_Spannungen,_grafisch_und_tabellarisch_ENG.png?mw=512&hash=d2715b10547f913d3a3bfbdf03b5376362cc421a)
Rispetto al modulo aggiuntivo RF-/STEEL (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add -on Analisi tensioni-deformazioni per RFEM 6/RSTAB 9:
- Trattamento di aste, superfici, solidi, saldature (giunti saldati in linea tra due e tre superfici con successiva verifica delle tensioni)
- Output di tensioni, rapporti di tensioni, intervalli di tensioni e deformazioni
- Tensione limite a seconda del materiale assegnato o di un input definito dall'utente
- Specifica individuale dei risultati da calcolare tramite tipi di impostazioni liberamente assegnabili
- Dettagli dei risultati non modali con visualizzazione della formula preparata e visualizzazione aggiuntiva dei risultati a livello di sezione trasversale delle aste
- Output delle formule di verifica utilizzate
![Analisi tensioni-deformazioni per RFEM 6](/it/webimage/043484/3584990/Screenshot_09-04-2023_11.09.44.png?mw=512&hash=d55a481753a454319308a25936b0b811c243097d)
- Analisi generale delle tensioni
- Importazione automatica delle forze interne da RFEM/RSTAB
- Output grafico e numerico di tensioni, deformazioni, e tassi di lavoro completamente integrati in RFEM/RSTAB
- Specifica della tensione limite definita dall'utente
- Riepilogo di componenti strutturali simili per la verifica
- Ampia gamma di opzioni di personalizzazione per l'output grafico
- Tabelle dei risultati disposte in modo chiaro per una rapida panoramica dopo la verifica
- Semplice tracciabilità dei risultati grazie alla documentazione completa del metodo di calcolo comprese tutte le formule
- Elevata produttività grazie alla quantità minima di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Visualizzazione della zona grigia per campi di valori non importanti ( Vai a Caratteristiche del prodotto )
![Tensioni nelle superfici](/it/webimage/047223/3686644/Flächenspannungen.png?mw=512&hash=531d394190722f5a361683f5ba935f7f7495eb25)
- ottimizzazione della sezione trasversale
- Trasferimento di sezioni ottimizzate a RFEM/RSTAB
- Verifica di qualsiasi sezione in parete sottile da RSECTION
- Rappresentazione di un diagramma delle tensioni su una sezione
- Determinazione delle tensioni normali e di taglio
- Output delle componenti di tensione per i singoli tipi di forza interna dell'asta
- Rappresentazione dettagliata delle tensioni in tutti i punti di tensione
- Determinazione del Δσ più grande per ogni punto di tensione (ad esempio, per la verifica a fatica)
- Visualizzazione a colori delle tensioni e dei rapporti di progetto per una rapida panoramica delle zone critiche o sovradimensionate
- Output degli elenchi delle parti
