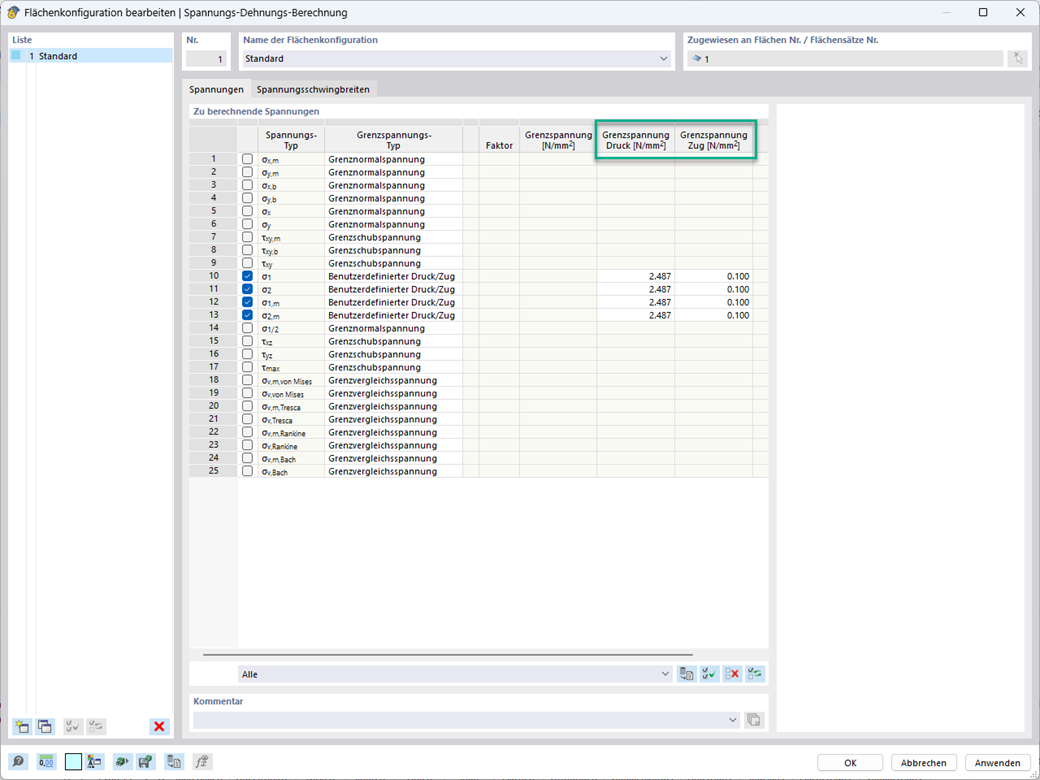

В Расчёт деформаций в зависимости от напряжения у вас есть возможность задать зависящие от знака предельные напряжения для каждого компонента напряжения в расчёте напряжений.
Расчет напряжений, зависящий от знака
У вас есть какие-нибудь вопросы?
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
В нашей статье показано, как задать вводные данные для расчетных конфигураций стержней и поверхностей в аддоне «Расчет напряжений-деформаций».
Автономная программа RSECTION позволит вам определить характеристики сечений и выполнить расчет напряжений для тонкостенных и массивных сечений. Программу можно связать как с программой RFEM, так и с RSTAB, поэтому сечения из RSECTION содержаться также в базе данных RFEM и RSTAB. Аналогичным образом, внутренние силы из RFEM и RSTAB можно импортировать в RSECTION.
Вы можете применить автономную программу RSECTION для определения характеристик сечения у любых тонкостенных и сплошных сечений, а также для выполнения расчета напряжений. В предыдущей статье базы знаний под названием «Графическое/табличное создание пользовательских сечений в RSECTION 1» были представлены основы создания сечений в программе. Наша статья, в свою очередь, представляет собой краткое изложение того, как определить характеристики сечения и выполнить расчет напряжений.

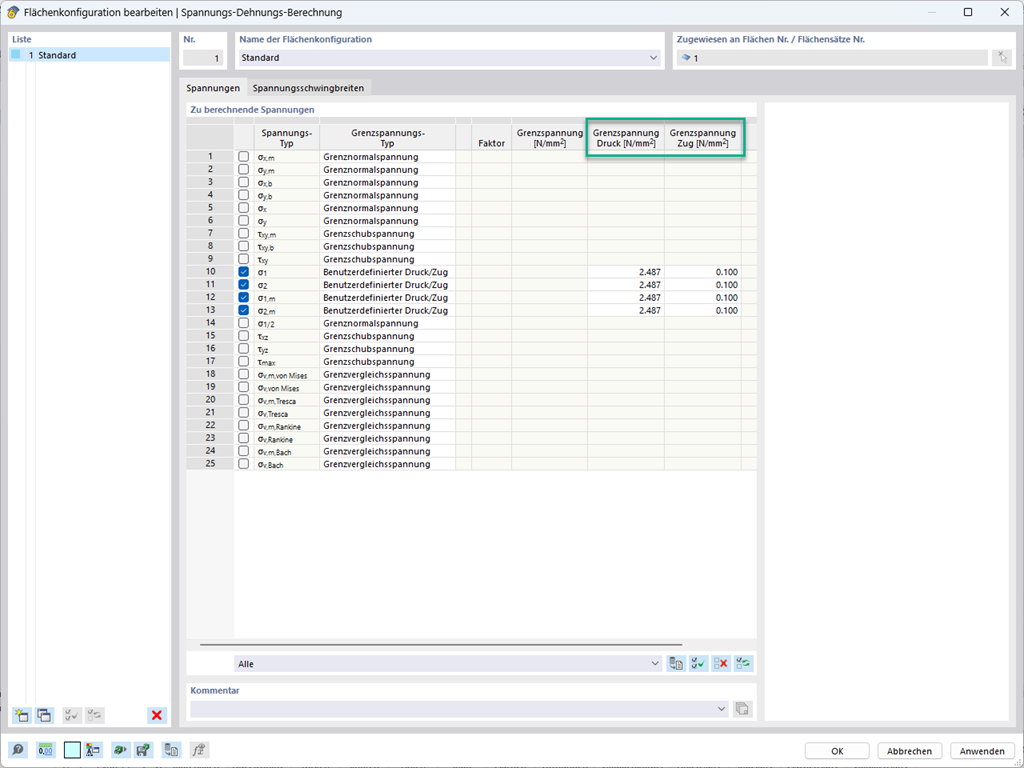

В Расчёт деформаций в зависимости от напряжения у вас есть возможность задать зависящие от знака предельные напряжения для каждого компонента напряжения в расчёте напряжений.

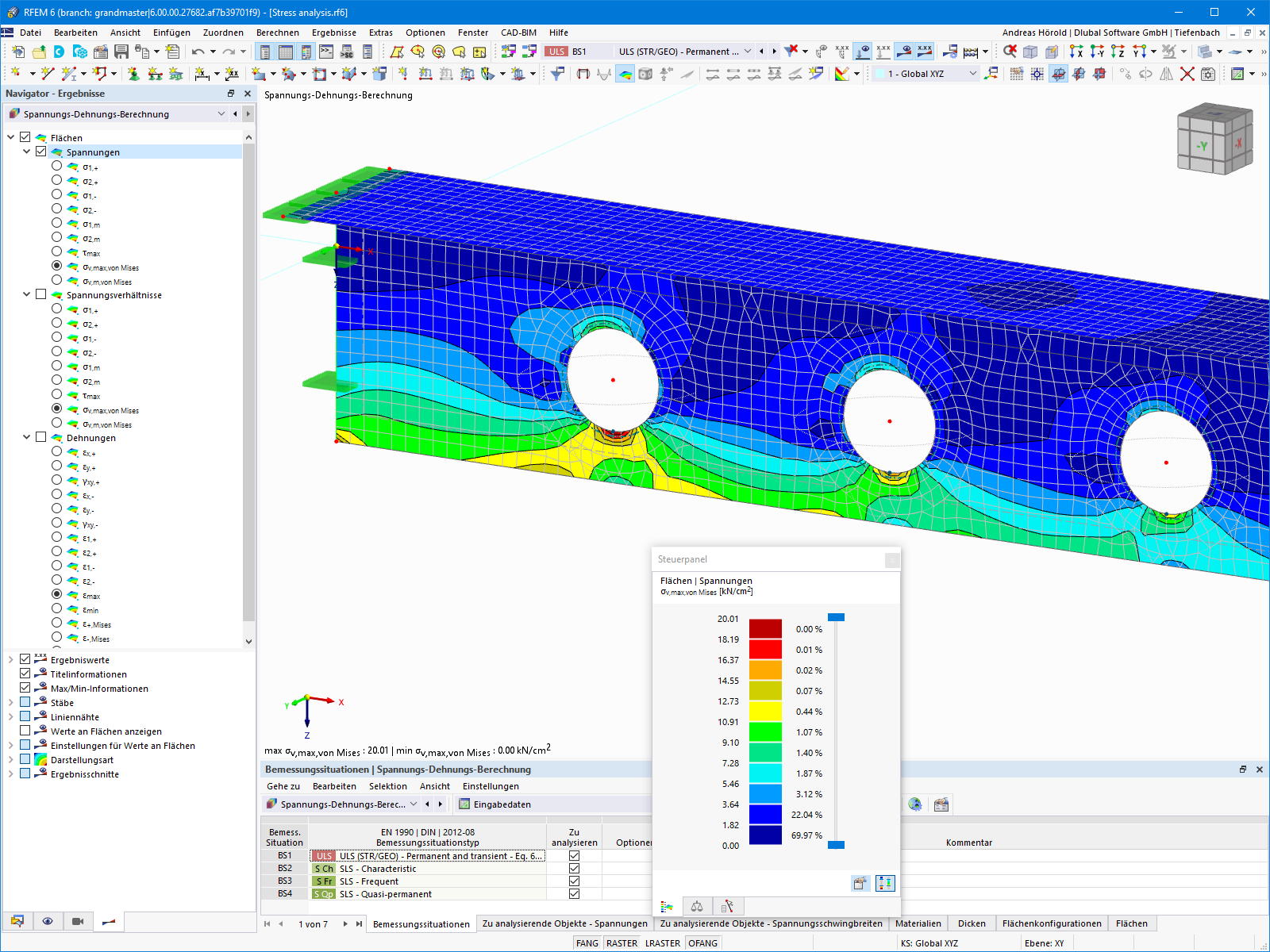

По сравнению с дополнительным модулем RF-/STEEL (RFEM 5/RSTAB 8) в аддоне Расчёт напряжений-деформаций для RFEM 6/RSTAB 9 были добавлены следующие новые функции:
- Анализ стержней, поверхностей, тел, сварных швов (линейные сварные соединения между двумя и тремя поверхностями с последующим расчетом напряжений)
- Вывод напряжений, соотношений напряжений, диапазонов напряжений и деформаций
- Предельное напряжение в зависимости от приданного материала или пользовательского ввода
- Индивидуальная спецификация результатов, подлежащих расчёту, с помощью свободно назначаемых типов настроек
- Немодальные подробности результатов с подготовленным изображением формул и дополнительным изображением результатов на уровне сечений стержней
- Вывод использованных расчётных формул
- Расчет основных напряжений
- Автоматический импорт внутренних сил из RFEM/RSTAB
- Графический и численный вывод напряжений, деформаций, зазоров и расчетных соотношений, полностью интегрированный в RFEM/RSTAB
- Benutzerdefinierte Vorgabe der Grenzspannung
- Zusammenfassung gleichartiger Bauteile für die Bemessung
- Широкий спектр возможностей настройки графического вывода
- Наглядные таблицы результатов для быстрого обзора после расчета
- Легкость проверки результатов благодаря полной документации по методу расчета, включая все формулы
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Grauzonendarstellung für unwichtige Wertebereiche ( Перейти к функциям продукта )
- Оптимизация сечения
- Передача оптимизированных сечений в RFEM/RSTAB
- Расчёт любого тонкостенного сечения от RSECTION
- Изображение диаграммы напряжений на сечении
- Определение нормальных, касательных и эквивалентных напряжений
- Вывод компонентов напряжения для отдельных типов внутренних сил стержня
- Подробное изображение напряжений во всех точках напряжений
- Определение наибольшего Δσ для каждой точки напряжений (например, для расчета на усталость)
- Цветное изображение напряжений и расчетных соотношений для быстрого обзора критических или избыточных зон
- Вывод спецификаций
