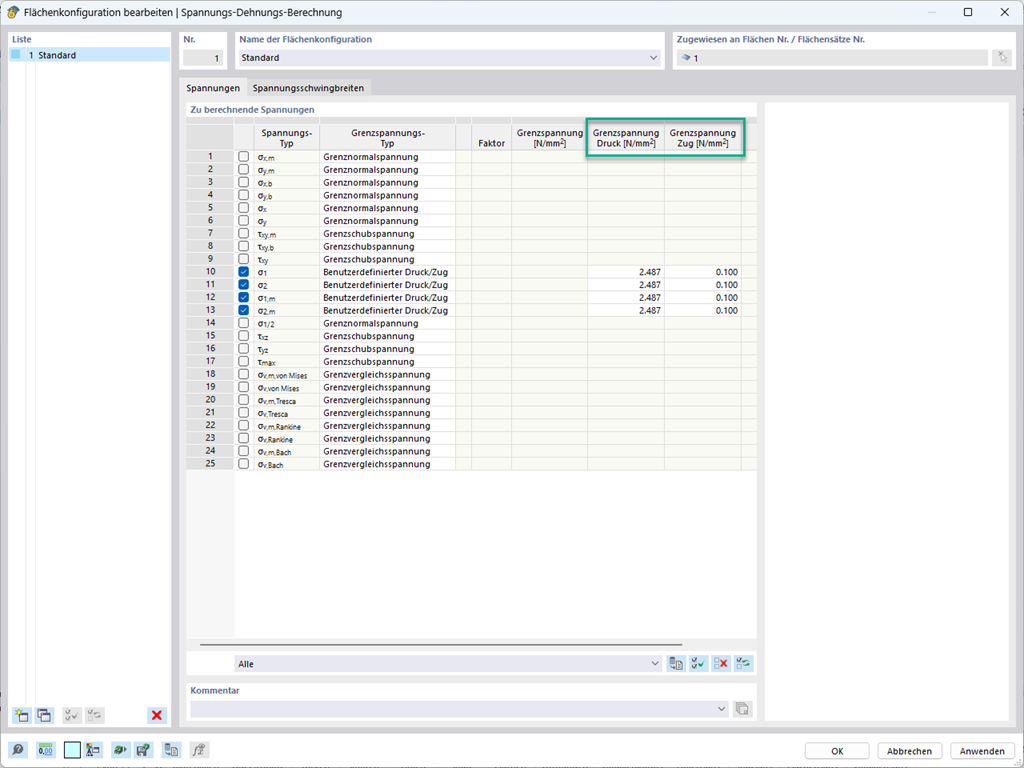

No Análise tensão-deformação existe a possibilidade de especificar as tensões limite em função do sinal para cada componente de tensão na análise de tensões.
Análise de tensões dependentes do sinal
Tem alguma pergunta?
![KB 001848 | Dimensionamento de pilares de madeira de acordo com a norma NDS 2018 no RFEM 6](/pt/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.
![Módulo "Análise tensão-deformação"](/pt/webimage/032560/3346069/1_EN_NEW.png?mw=512&hash=a575d6bdf75cc9392f8d3424a554e6f805a60464)
Este artigo mostra como gerir os dados de entrada para as configurações de dimensionamento de barras e superfícies no módulo Análise tensão-deformação.
![Seleção do método de análise de parede fina nos dados gerais](/pt/webimage/031673/3320002/EN_1_NEW.png?mw=512&hash=20139c15c22ed3af80d7bc27d2ec9cdac8a19340)
O programa autónomo RSECTION está à sua disposição para determinar as propriedades de secções e realizar análises de tensões para secções de parede fina e maciças. O programa pode ser ligado ao RFEM e ao RSTAB para que também estejam disponíveis secções do RSECTION na biblioteca do RFEM e do RSTAB. Da mesma forma, os esforços internos do RFEM e do RSTAB podem ser importados para o RSECTION.
![Métodos de análise disponíveis no RSECTION 1](/pt/webimage/031603/3319998/1_EN_new.png?mw=512&hash=1e89d90864b628dc8b2ff7f18b98136de90327f3)
Pode utilizar o programa autónomo RSECTION para determinar as propriedades de secções para quaisquer secções de paredes finas e maciças, bem como para realizar uma análise de tensões. O artigo anterior da base de dados de conhecimento intitulado "Criação gráfica/tabular de secções definidas pelo utilizador no RSECTION 1" abordou as bases para a definição de secções no programa. Este artigo, por outro lado, é um resumo de como determinar as propriedades da secção e realizar uma análise de tensões.
![Função 002842 | Análise de tensões dependentes do sinal](/pt/webimage/051240/3953337/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)

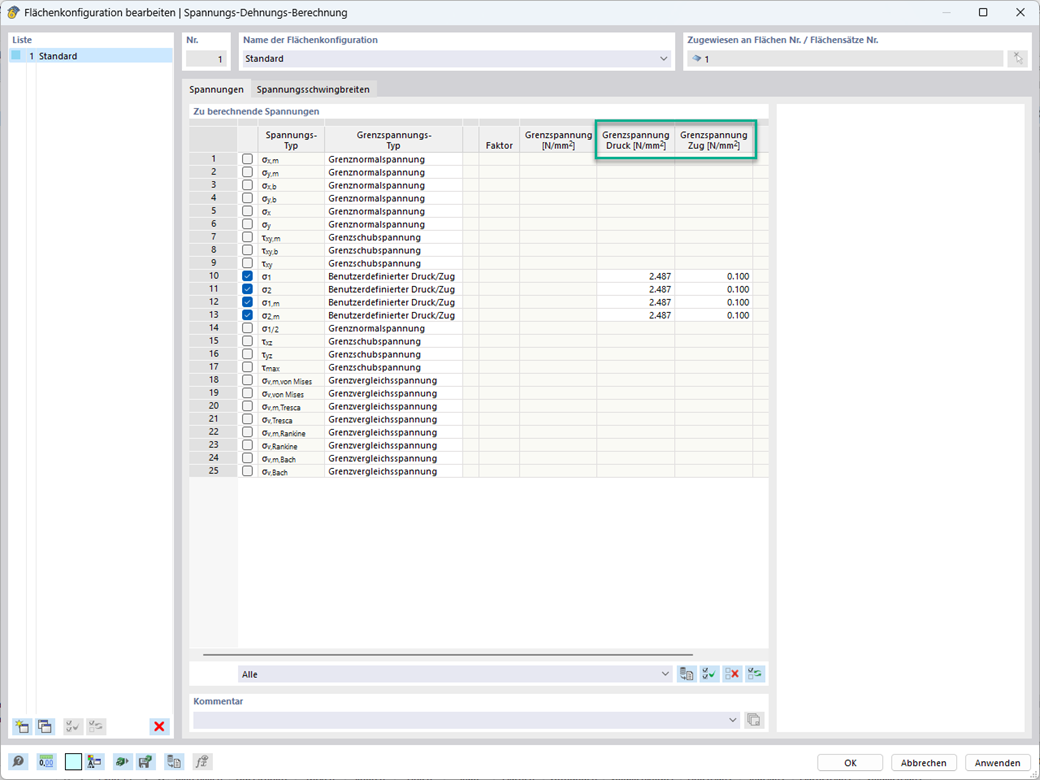

No Análise tensão-deformação existe a possibilidade de especificar as tensões limite em função do sinal para cada componente de tensão na análise de tensões.
![Saída de tensões, em gráficos e tabelas](/pt/webimage/022955/3130494/Ausgabe_der_Spannungen,_grafisch_und_tabellarisch_ENG.png?mw=512&hash=d2715b10547f913d3a3bfbdf03b5376362cc421a)
Em comparação com o módulo adicional RF-/STEEL (RFEM 5/RSTAB 8), foram adicionadas as seguintes novas funções ao módulo Análise tensão-deformação para o RFEM 6/RSTAB 9:
- Tratamento de barras, superfícies, sólidos, cordões de soldadura (ligações soldadas em linha entre duas ou três superfícies com posterior dimensionamento de tensões)
- Saída de tensões, relações de tensões, intervalos de tensões e deformações
- Tensão limite dependente do material atribuído ou de uma entrada definida pelo utilizador
- Especificação individual dos resultados a serem calculados através de tipos de configuração livremente atribuíveis
- Detalhes de resultados não modais com representação da fórmula preparada e apresentação adicional de resultados ao nível da secção das barras
- Saída das fórmulas de verificação utilizadas
![Análise tensão-deformação para o RFEM 6](/pt/webimage/043484/3584990/Screenshot_09-04-2023_11.09.44.png?mw=512&hash=d55a481753a454319308a25936b0b811c243097d)
- Verificações gerais de tensões
- Importação automática dos esforços internos do RFEM/RSTAB
- Saída gráfica e numérica das tensões, deformações, folgas e relações de cálculo de todos os componentes completamente integradas no RFEM/RSTAB
- Especificação definida pelo utilizador da tensão limite
- Resumo de componentes estruturais semelhantes para o dimensionamento
- Grande variedade de opções de ajuste para a saída gráfica
- Tabela de resultados organizada de forma clara para uma vista geral rápida e imediata sobre os resultados após o dimensionamento
- Rastreabilidade simples dos resultados devido à documentação completa do método de cálculo, incluindo todas as fórmulas
- Alta eficiência devido aos poucos dados necessários para a entrada
- Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
- Visualização da zona cinzenta para intervalos de valores sem importância ( Ir para função do programa )
![Tensões de superfícies](/pt/webimage/047223/3686644/Flächenspannungen.png?mw=512&hash=531d394190722f5a361683f5ba935f7f7495eb25)
- Otimização de secções
- Opções de transferência de secções otimizadas para o RFEM/RSTAB
- Dimensionamento de qualquer perfil de parede fina do RSECTION
- Representação do diagrama de tensões na secção
- Determinação das tensões axiais e de corte e das tensões equivalentes
- Resultados dos componentes de tensão para tipos de esforços internos de barra individuais
- Representação detalhada das tensões em todos os pontos de tensão
- Determinação do maior Δσ de todos os pontos de tensão (por exemplo, para verificações de fadiga)
- Representação colorida de tensões e relações de utilização para uma vista rápida das zonas críticas ou sobredimensionadas
- Saída de listas de peças
