Расчет на устойчивость по норме EN 1999-1-1

Можно ли в RSECTION 1 выполнить расчёт на устойчивость по норме EN 1999-1-1?


Ответ:

Расчётные проверки на устойчивость по EN 1999-1-1, 6.3, не включены в RSECTION 1.

Согласно EN 1999-1-1, 5.2.2 (5) a), анализ устойчивости можно выполнить как расчёт сечения при условии, что пространственный расчёт по методу второго порядка выполняется с применением общих и местных несовершенств. Для того, чтобы смоделировать потерю устойчивости плоской формы изгиба, необходимо определить внутренние силы по геометрически нелинейной теории потери устойчивости при кручении с учётом депланации при кручении. Поскольку все действия устойчивости учитывается при вычислении, необходимо только выполнить только расчёт сечения.

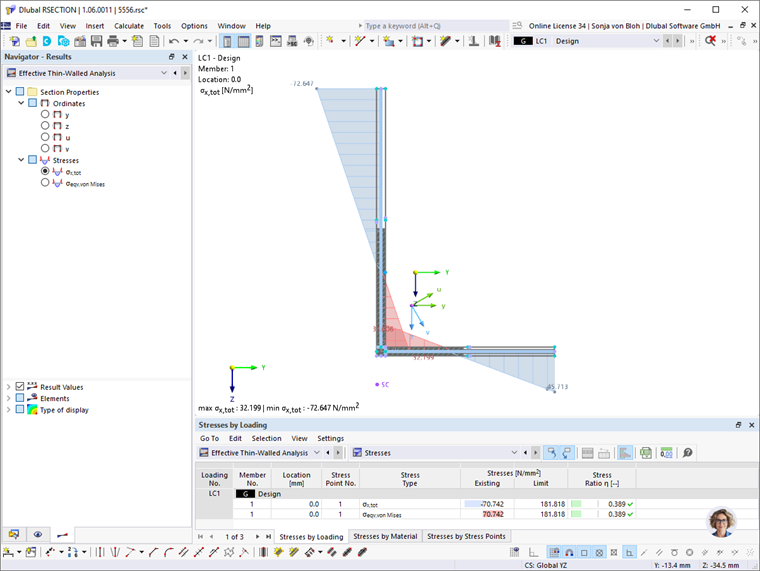

В RSECTION 1 можно рассчитать напряжения от нормальной силы, двухосных изгибающих моментов и поперечных сил, первичного и вторичного крутящего момента, а также бимомента депланации для любой формы сечения. Таким образом, в RSECTION 1 можно использовать метод расчёта, описанный в EN 1999‑1‑1, 5.2.2 (5) a).

Кроме того, аддон Эффективные сечения (расширение для RSECTION 1) позволяет выполнить классификацию и рассчитать эффективное сечение по EN 1993-1-1.
