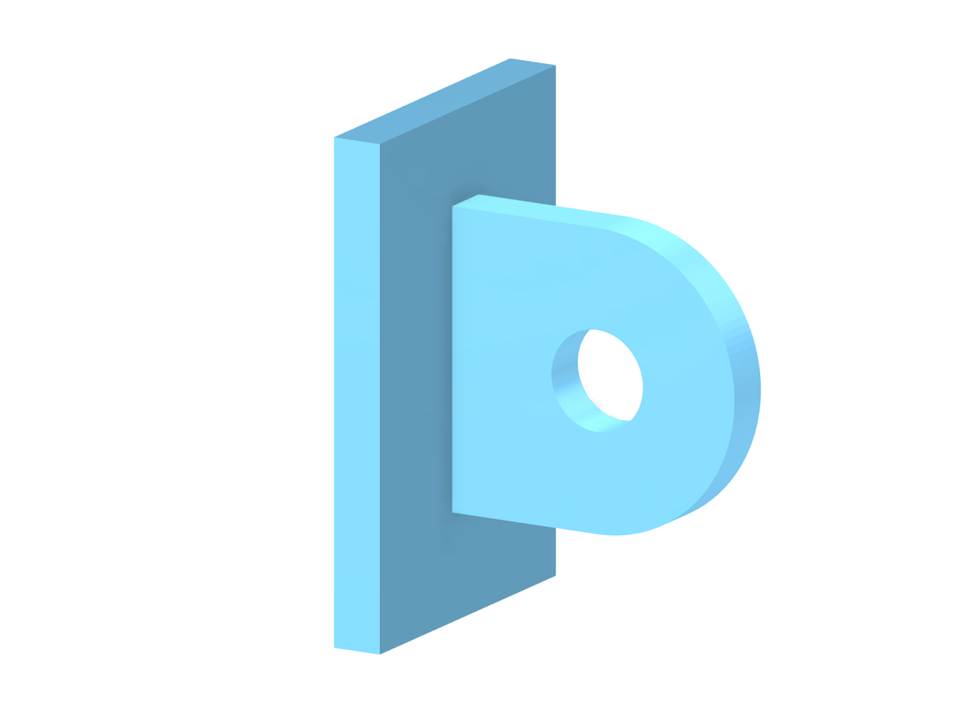

Połączenie nakładkowe na płycie czołowej podwójną spoiną pachwinową
Złącze z liniowym połączeniem spawanym
Liczba węzłów | 22 |
Liczba linii | 25 |
Liczba prętów | 12 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 4 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,021 t |
Wymiary (metryczne) | 0,200 x 0,300 x 0,200 m |
Wymiary (imperialne) | 0.66 x 0.98 x 0.66 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
