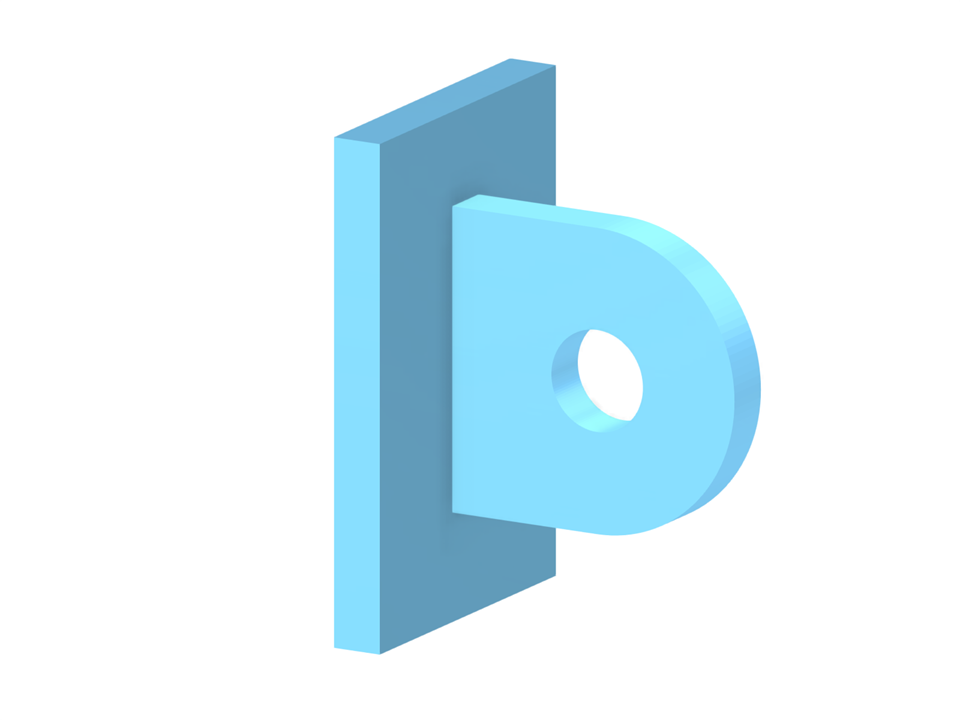

Přípoj s liniovým svarem
| Počet uzlů | 22 |
| Počet linií | 25 |
| Počet prutů | 12 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,021 t |
| Rozměry (metrické) | 0,200 x 0,300 x 0,200 m |
| Rozměry (imperiální) | 0.66 x 0.98 x 0.66 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Délka: 01:05:28 min
Délka: 00:45:08 min
Délka: 01:04:41 min
Délka: 00:59:36 min
Délka: 01:15:10 min
Délka: 01:07:03 min
Délka: 00:01:00 min
Délka: 00:00:50 min
Délka: 01:06:40 min
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
Pochopení tuhosti ocelových spojů je rozhodující při navrhování konstrukcí. Spoje jsou často považovány za přísně kloubové nebo tuhé, což však může vést k nehospodárným nebo dokonce nebezpečným návrhům. Zjistěte, jak Dlubal addon Ocelové přípoje pro RFEM pomáhá při analýze tuhosti a momentové únosnosti spoje a zajišťuje tak bezpečnější a hospodárnější návrh.
V tomto příspěvku si ukážeme, jak v programech RFEM 6 a RSTAB 9 modelovat a posuzovat lanové konstrukce.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. Poradíme také, jak tento vliv snížit.
V programu RFEM 6 lze definovat mezi plochami liniové svary a pomocí addonu Analýza napětí-přetvoření v nich počítat napětí.
K dispozici jsou následující typy spojů:
- tupý spoj
- Rohový spoj
- Přeplátovaný spoj
- T-spoj
Na základě zvoleného typu spoje lze vybrat následující provedení svarů:
- Jednostranný čtvercový svar
- Oboustranný čtvercový svar
- Poloviční svar X
- Jednostranný svar V
- Oboustranný svar V
- Jednostranný svar U
- Oboustranný svar U
- Jednostranný svar J
- Oboustranný svar J
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V navigátoru Výsledky je možné vybrat návrhové situace, pro které se mají výsledky addonu graficky zobrazit.
U návrhových objektů lze volitelně zobrazit průhyby nebo extrémní výsledky.
