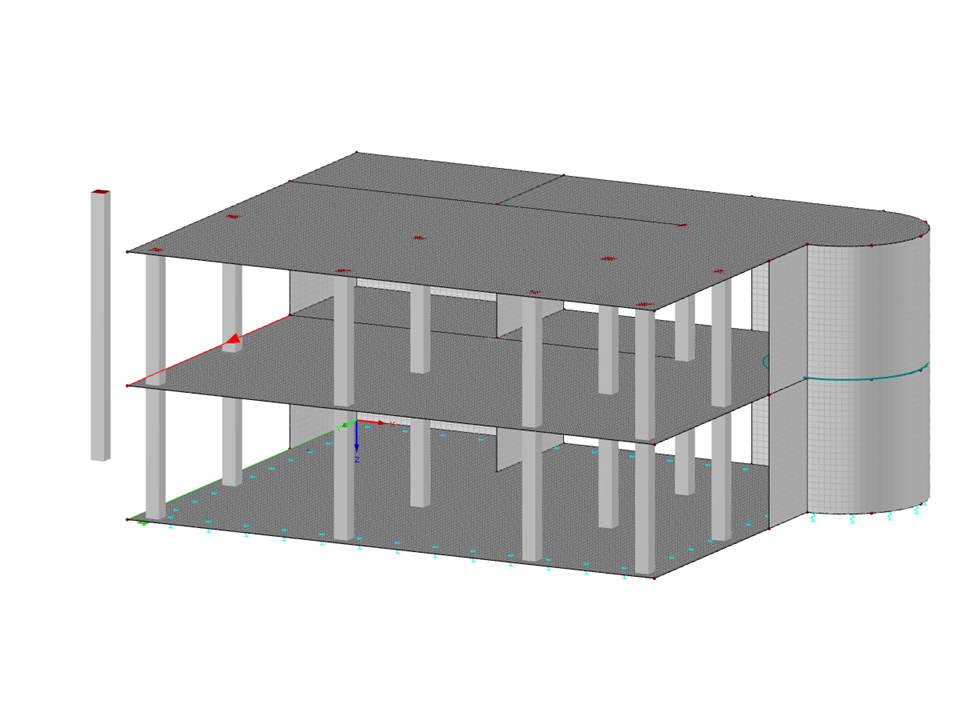

Edificio in cemento con trave risultante
  • Descrizione
  • Recensioni (0)

Il modello dell'edificio in calcestruzzo armato è stato sviluppato appositamente per l'analisi agli elementi finiti con RFEM. Integra concetti tecnici come l'asta di risultati e considera i carichi del vento per rappresentare scenari di carico realistici. Inoltre, serve come esempio pratico, creato anche per l'FAQ 4630.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Modello FEM di struttura in calcestruzzo armato

Numero di nodi 84
Numero di linee 83
Numero di aste 24
Numero di superfici 16
Numero di casi di carico 6
Nr. di combinazioni di carico 18
Nr. di combinazioni di risultati 2
Peso totale 436,127 t
Dimensioni (metriche) 20.335 x 12.835 x 8.170 m
Dimensioni (imperiali) 66.72 x 42.11 x 26.8 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
