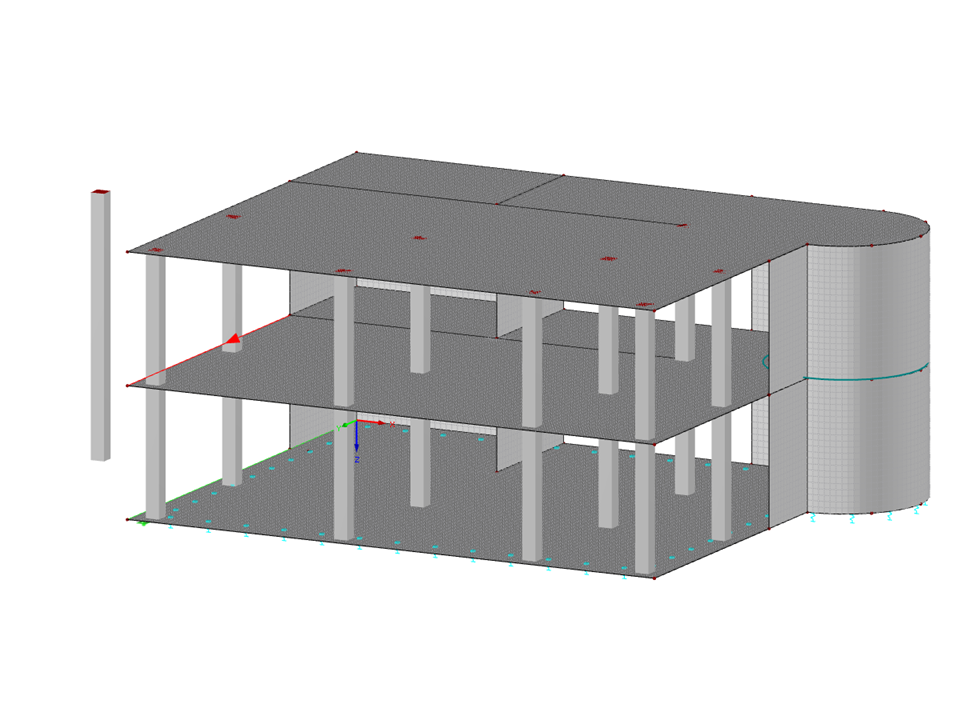

混凝土实例
节点数目: | 84 |
线的数目 | 83 |
杆件数目: | 24 |
面的数目: | 16 |
荷载工况数目 | 6 |
荷载组合数目 | 18 |
结果组合数目 | 2 |
总重量 | 436,127 t |
翘曲区域尺寸 | 20.335 x 12.835 x 8.170 m |
软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
