RF-JOINTS Timber - Timber to Timber

Le module additionnel RF-JOINTS Timber - Timber to Timber permet de calculer les assemblages bois-bois directs avec vis lardées.

L'application vous permet de vérifier des assemblages articulés pour des diamètres de boulon compris entre 6 mm et 12 mm, en considérant l'inclinaison biaxiale de la barre connectée (comme dans le cas d'un assemblage jack-chevron). Il permet d'effectuer des vérifications automatiques de l'espacement minimal entre les vis et vous permet éventuellement de définir librement l'espacement des vis.

Conception d'assemblages directs en bois selon l'EC 5 (Eurocode 5)

Nombre total d'articles : 4

Module additionnel RF-/JOINTS Timber - Timber to Timber pour RFEM/RSTAB | Conception d'assemblages directs en bois selon l'Eurocode 5

Halle en bois sur un radier en béton armé

RFEM-/RSTAB-Zusatzmodul RF-/JOINTS Holz - Holz zu Holz | Bemessung direkter Holzverbindungen nach Eurocode 5

RF-/JOINTS TIMBER - Timber to Timber | Fonctionnalités

Calcul des assemblages articulés
Inclinaison biaxiale de la barre connectée (articulation jack-chevron, par ex.)
Connexion d'un nombre quelconque de barres à un nœud de type « Barre principale uniquement »
Diamètre de vis : 6 mm - 12 mm
Contrôle automatique de l'espacement minimal entre les vis
Définition libre de l'espacement des vis (option)
Transfert de l'excentrement du modèle RFEM/RSTAB
Alignement transversal ou parallèle des vis
Définition de 16 vis à la suite, maximum
Affichage graphique de l'assemblage dans le module et RFEM/RSTAB
Réalisation de toutes les vérifications nécessaires

RF-/JOINTS TIMBER - Timber to Timber | Données d'entrée

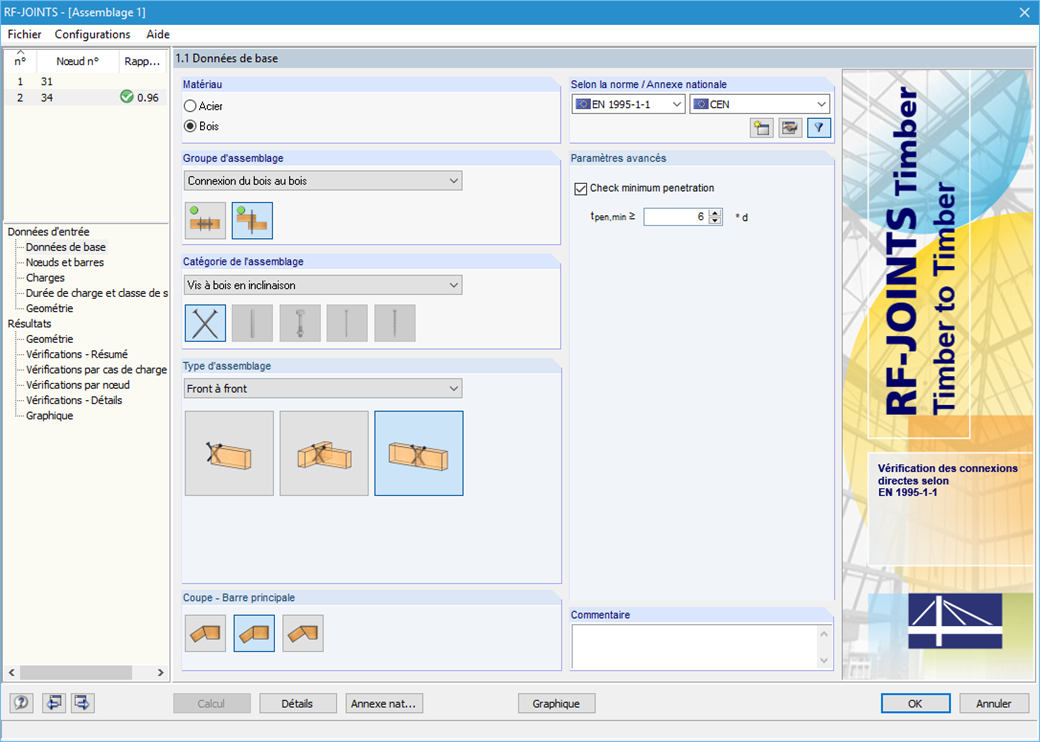

Commencez par sélectionner le type de fixation et la norme de vérification.

Les barres à assembler sont importées du modèle RFEM/RSTAB avec leur position et leur inclinaison. Le module additionnel contrôle automatiquement si les conditions géométriques sont remplies.

De plus, les charges sont importées automatiquement à partir de RFEM/RSTAB. Les paramètres de vis (diamètre, longueur, angle, etc.) sont définis lors de l'entrée de la géométrie.

RF-/JOINTS TIMBER - Timber to Timber | Vérification

Les résultats des vérifications suivantes sont affichés :

Contrôle de l'espacement minimum
Capacité de charge de chaque vis

RF-/JOINTS TIMBER - Timber to Timber | résultats

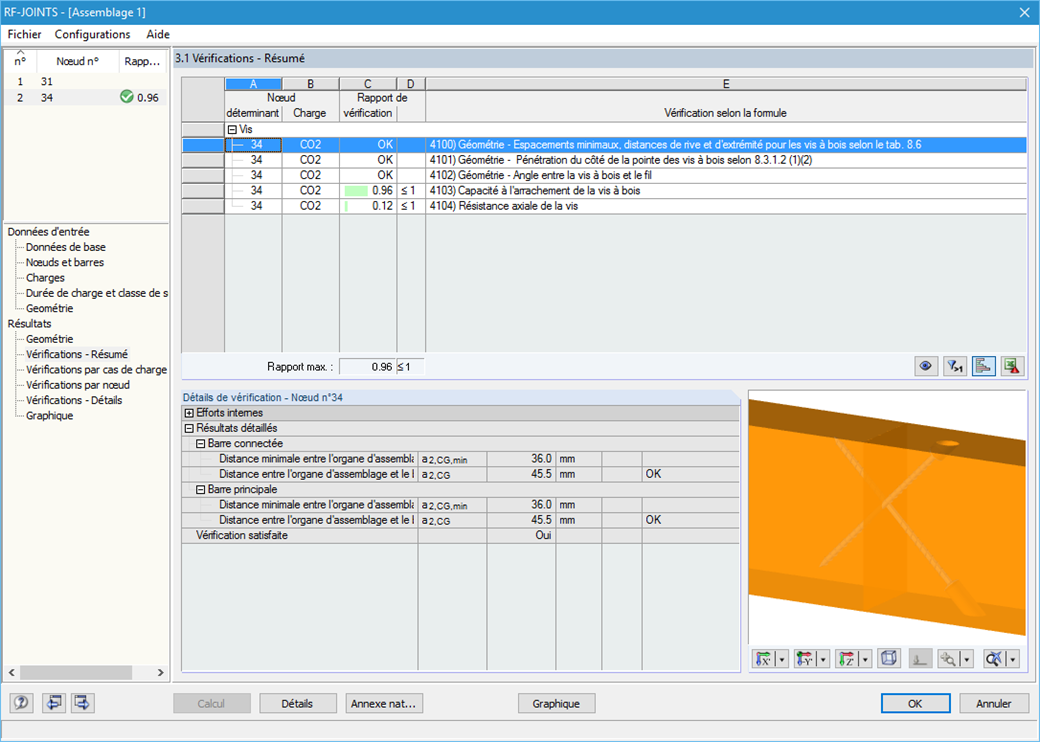

Les vérifications sont d'abord rassemblées et affichées dans un tableau avec la géométrie de l'assemblage. Dans les autres fenêtres de résultats, vous pouvez consulter tous les détails essentiels de vérification.

Les dimensions et propriétés importantes de matériaux pour la construction des attaches sont aussitôt affichées et peuvent être imprimées. De même, l'exportation vers un fichier DXF est activée. Les assemblages peuvent être affichés dans le module RF-/JOINTS Timber - Timber to Timber ainsi que dans RFEM/RSTAB.

Tous les graphiques peuvent être imprimés directement ou transférés dans le rapport d'impression de RFEM/RSTAB. Il est possible de contrôler visuellement les résultats de manière optimale dès la phase de calcul.
