Дополнительный модуль к RFEM 5
RF-JOINTS Timber - Timber to Timber

Дополнительный модуль к RFEM 5
RF-JOINTS Timber - Timber to Timber

Дополнительный модуль RF-JOINTS Timber - Timber to Timber используется для расчёта соединений, в которых деревянные элементы напрямую соединяются друг с другом посредством наклонных шурупов.

Приложение позволяет рассчитывать шарнирные соединения с учётом двухосного наклона соединяемого стержня (например, в случае соединения стропил) для болтов диаметром от 6 мм до 12 мм. Он выполняет автоматические проверки минимального расстояния между шурупами и, при необходимости, позволяет свободно задавать расстояния между шурупами.

Баннер | Соединения в RFEM 5
Дополнительный модуль RF-/JOINTS Timber - Timber to Timber для RFEM/RSTAB | Расчёт прямых деревянных соединений по Еврокоду 5

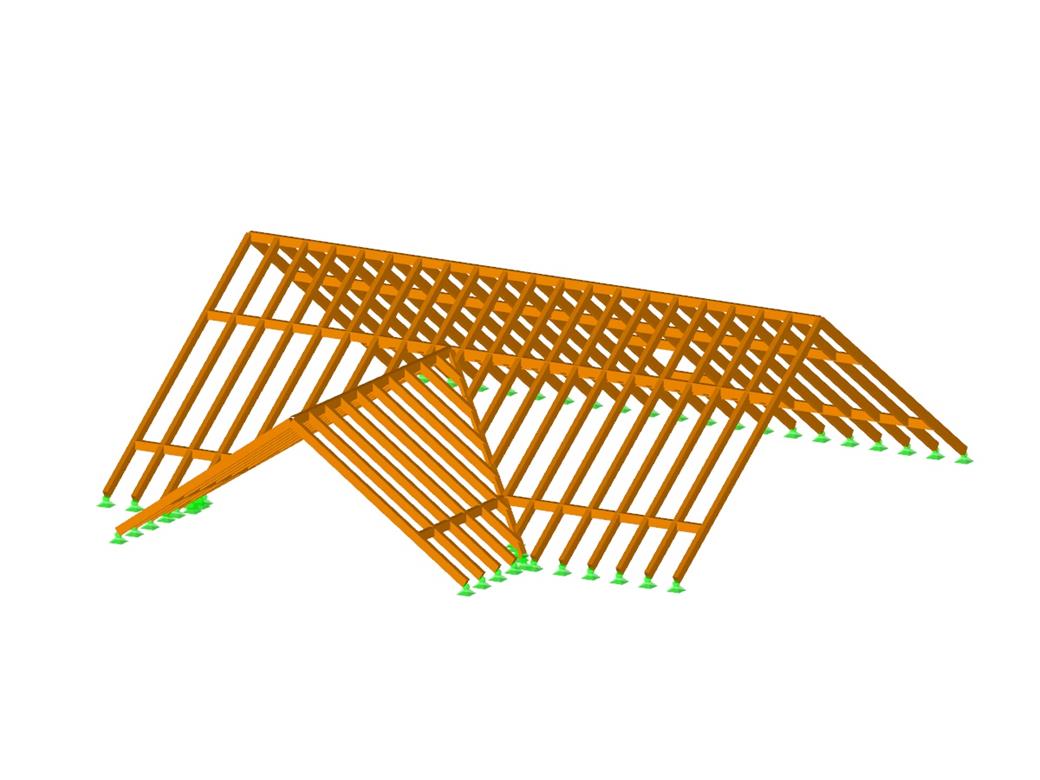

Деревянная кровля

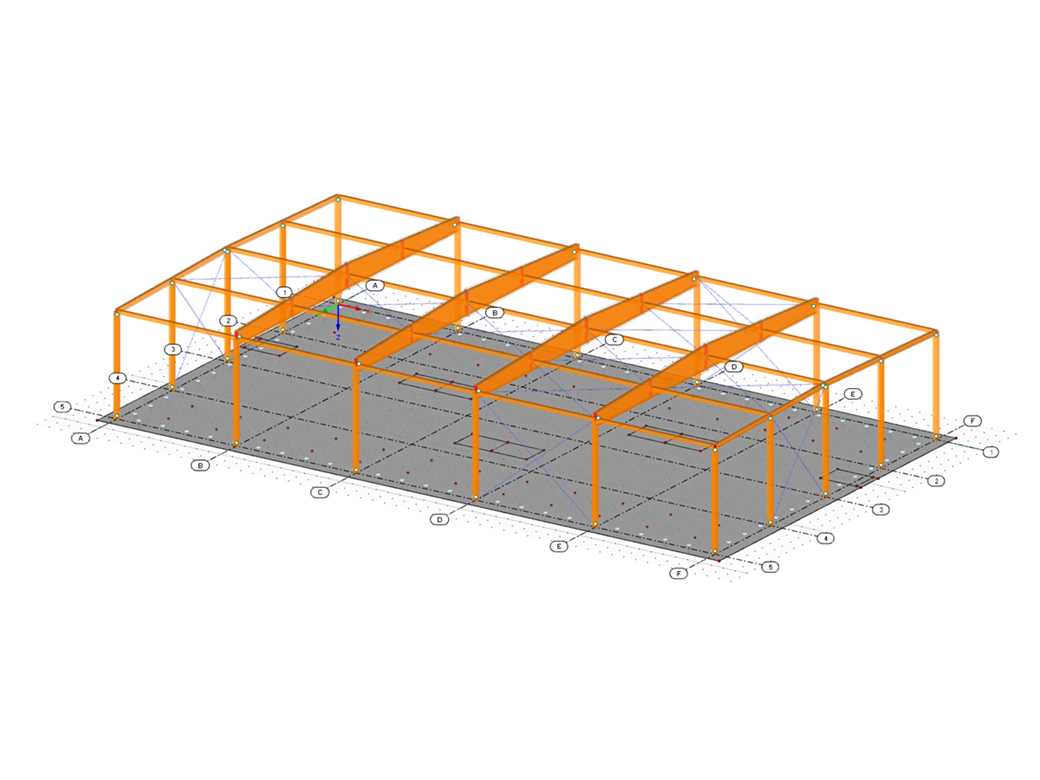

Деревянный зал на железобетонной плите перекрытия

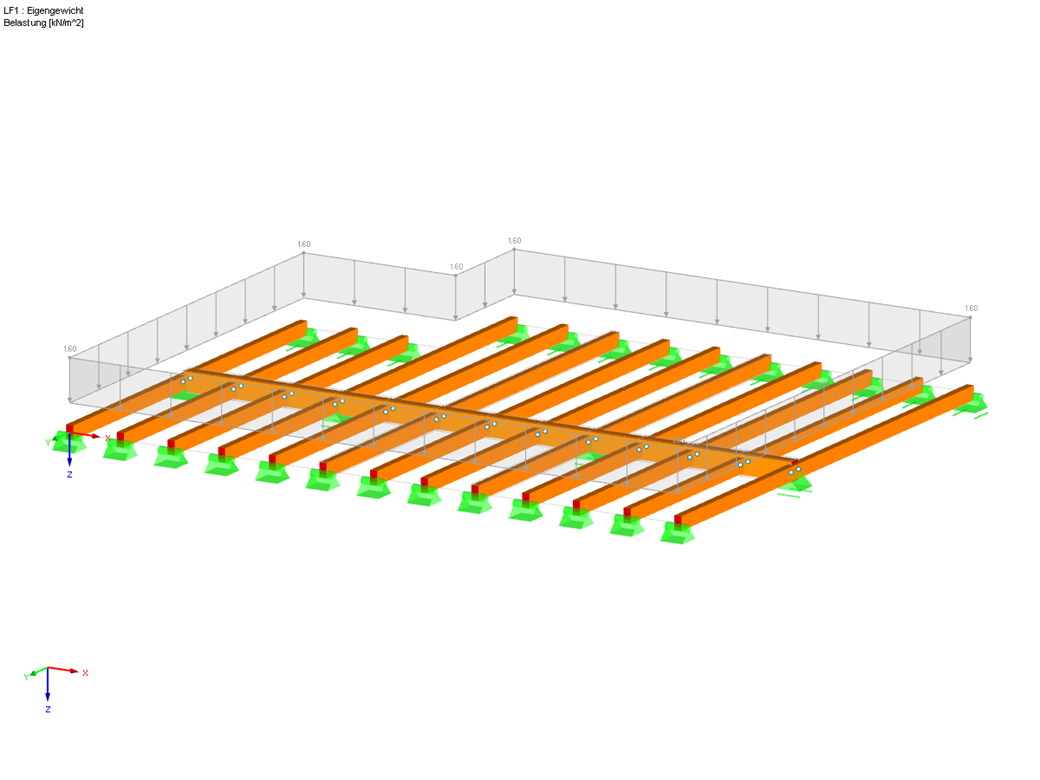

Деревянное балочное перекрытие
Ферма с соединениями
RFEM-/RSTAB-Zusatzmodul RF-/JOINTS Holz - Holz zu Holz | Bemessung direkter Holzverbindungen nach Eurocode 5

RF-/JOINTS Timber - Timber to Timber | Характеристики

  • Расчет шарнирных соединений
  • Двухосный наклон соединенного стержня (например, стропильное соединение домкрата)
  • Присоединение любого количества стержней к одному узлу для типа «Только основной стержень»
  • Диаметр шурупов 6 мм – 12 мм
  • Автоматическая проверка минимального расстояния между шурупами
  • Возможность свободного определения расстояния шурупов
  • Передача эксцентриситета из программы RFEM/RSTAB
  • Перекрестное или параллельное выравнивание шурупов
  • Задание до 16 шурупов в ряд
  • Графическая визуализация соединений в дополнительном модуле и в программе RFEM/RSTAB
  • Выполнение всех необходимых расчетов



Maske 1.1 Basisangaben

RF-/JOINTS Timber - Timber to Timber | Ввод данных

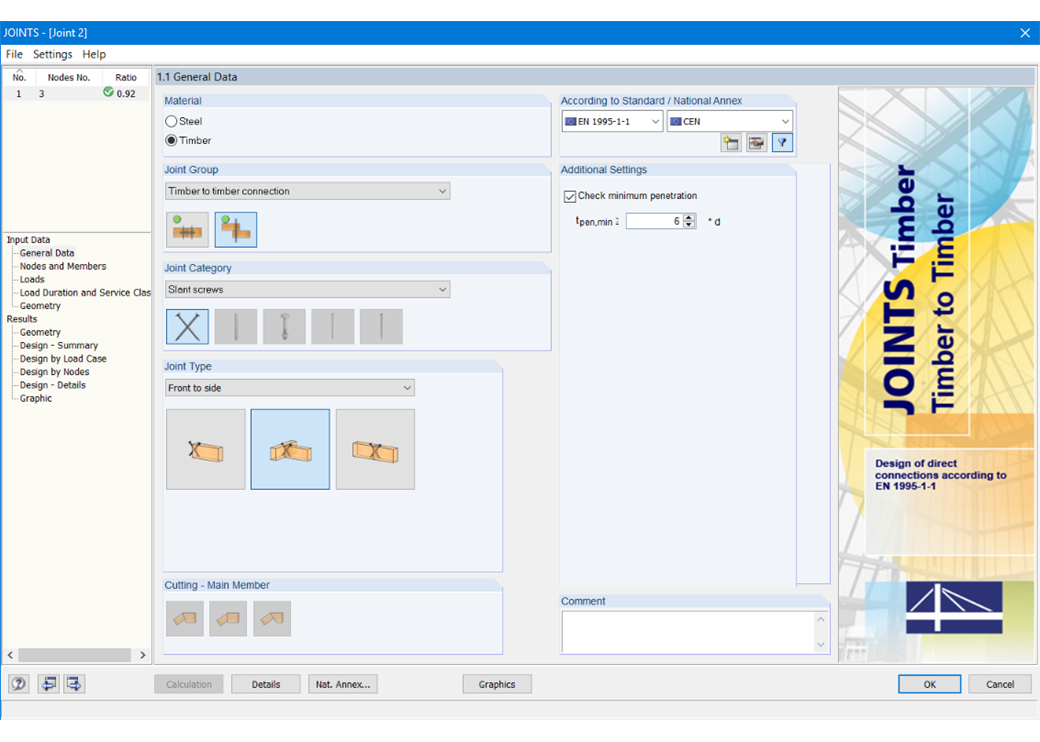

Сначала выберем тип соединения и норматив расчета.

Соединяемые стержни импортируются из модели RFEM/RSTAB. Дополнительный модуль автоматически проверяет выполнение всех геометрических условий.

Нагрузки также импортируются автоматически из RFEM/RSTAB. В окне Геометрия задаются параметры шурупов (диаметр, длина, угол и т.д.).

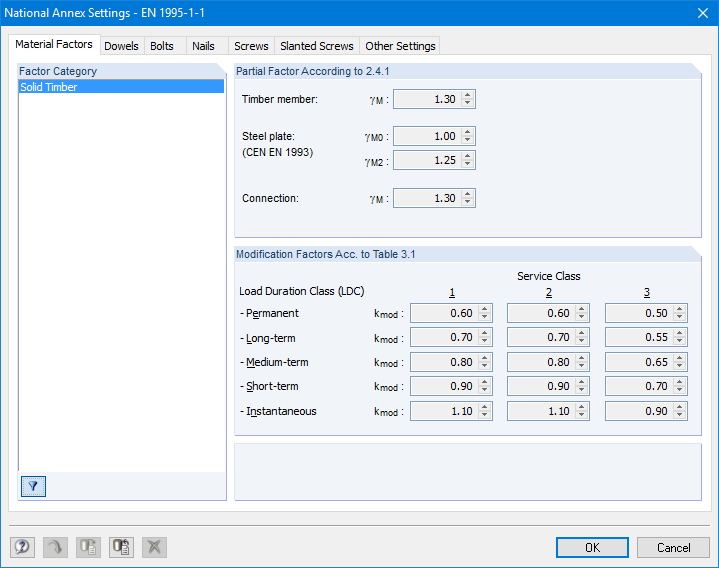

Parameter des Nationalen Anhangs

RF-/JOINTS Timber - Timber to Timber | Расчёт

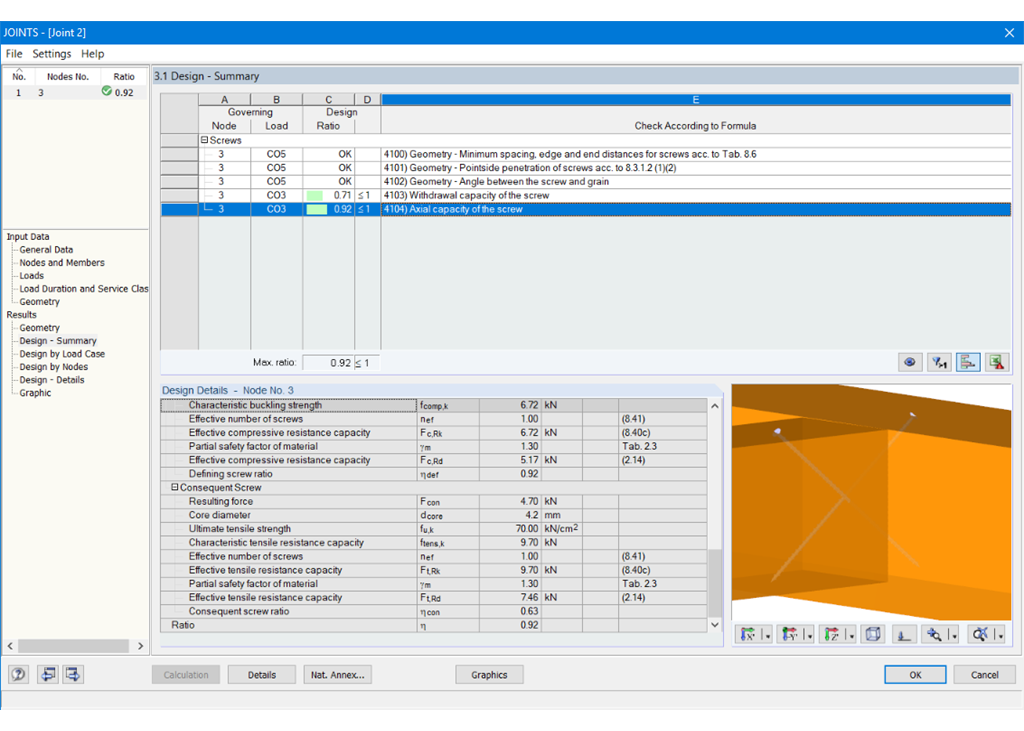

Изображаются следующие результаты расчета:

  • Проверка минимального шага дюбелей
  • Несущая способность каждого шурупа
Ergebnisausgabe in Tabellenform

RF-/JOINTS Timber - Timber to Timber | Результаты

Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других окнах результатов можно увидеть все основные подробности расчета.

Размеры, характеристики материалов и сварные швы, важные для конструкции соединения, изображаются сразу же и могут быть распечатаны напрямую. Аналогично, включается экспорт в файл DXF. Соединения можно визуализировать в модуле RF-/JOINTS Timber - Timber to Timber, а также в RFEM/RSTAB.

Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.

Интернет -магазин

Сформируйте свой индивидуальный пакет программ и узнайте все цены онлайн!

Перейти в интернет-магазин

Рассчитать стоимость
