Дополнительные модули к RFEM 5 - Соединения
RFEM предлагает мощные дополнительные модули для расчёта стальных и деревянных соединений. Например, программа позволяет рассчитывать жёсткие и шарнирные балочные соединения, базы колонн, соединения пустотелых профилей и башен в стальных конструкциях по норме Еврокод 3.
Дополнительный модуль RF-FRAME-JOINT Pro для RFEM 5
Дополнительный модуль RF-FRAME-JOINT Pro способен рассчитывать и классифицировать только жесткие болтовые соединения между колоннами и горизонтальными балками. Эти жесткие болтовые соединения всегда рассчитываются по методу предельной нагрузки по норме Еврокод 3.
По желанию могут быть предусмотрены элементы жёсткости, усиления плит стенки и наполнители, а также проверено, можно ли рассчитываемые соединения быть болтовыми.

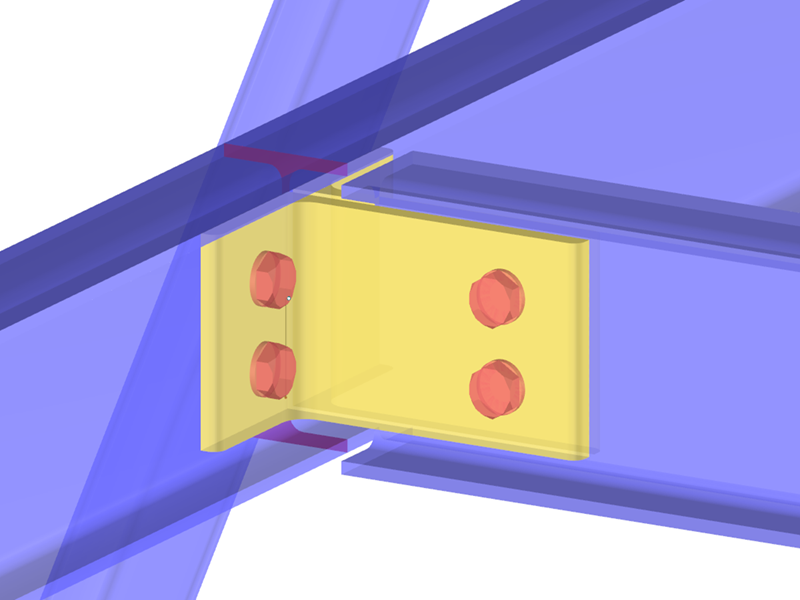

Дополнительный модуль RF-JOINTS Steel - DSTV для RFEM 5
RF-JOINTS Steel - DSTV рассчитывает моментные и шарнирные соединения двутавровых балок для стержней по набору правил «Типовые соединения в стальных зданиях». Прочность определяется по норме Еврокод 3.
В нём можно рассчитывать моментные соединения с плоскими и выступающими торцевыми пластинами, а также жёсткие соединения прогонов, шарнирные соединения балок с помощью торцевых пластин и уголков, а также пазы двутавровых балок.

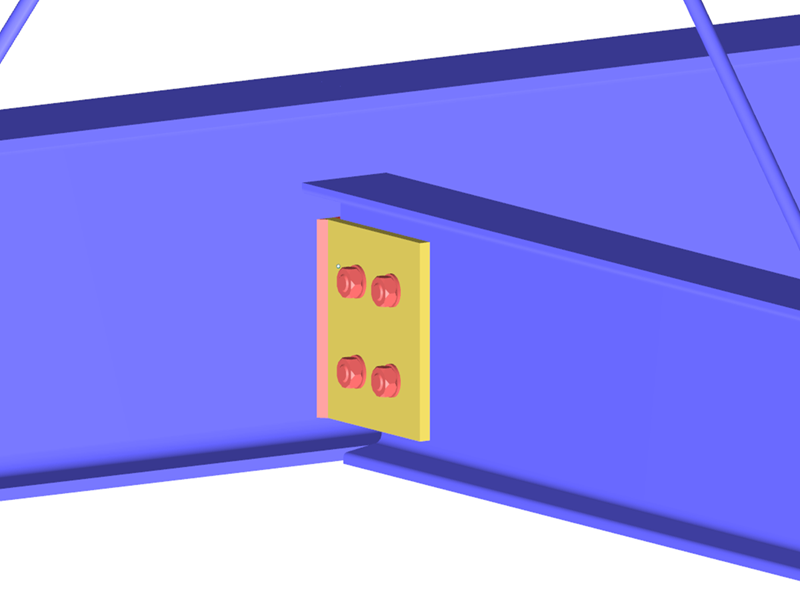

Дополнительный модуль RF-JOINTS Steel - Pinned к RFEM 5
Дополнительный модуль RF-JOINTS Steel - Pinned позволяет рассчитывать и проектировать соединения, работающие на сдвиг, двутавровых балок. Расчет выполняется в соответствии с нормой Еврокод 3 и Европейскими Рекомендациями по расчету простых соединений в стальных конструкциях.
Доступны четыре типа: соединение с накладками стенки, соединение с ребристой пластиной, соединение с короткой торцевой пластиной и соединение с накладкой и торцевой пластиной.
Все соединения четко показаны в 3D графике, включая все необходимые размеры пластин и уголков, включая расположение отверстий. Графические изображения могут быть перенесены в протокол результатов вместе с размерными линиями, описаниями болтов и сварных швов.

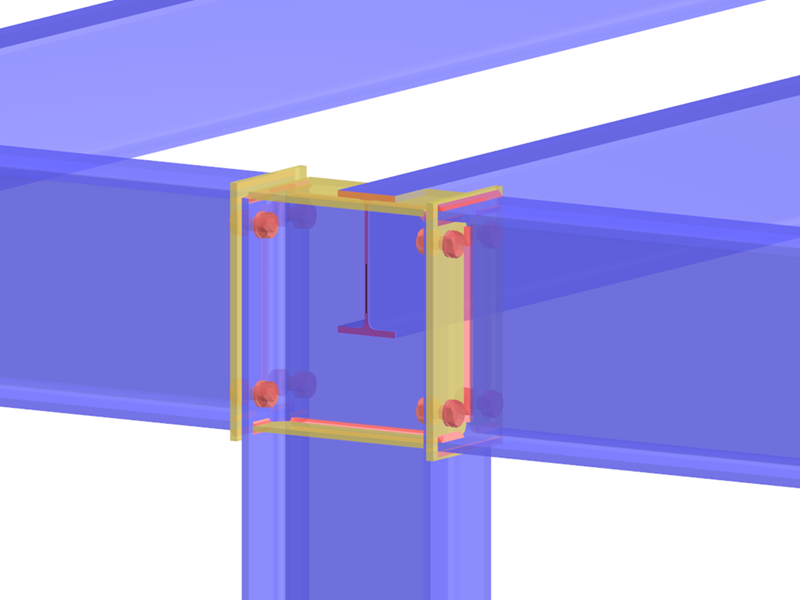

Дополнительный модуль RF-JOINTS Steel - Rigid к RFEM 5
Дополнительный модуль RF-JOINTS Steel - Rigid позволяет проектировать и рассчитывать моментные соединения прокатных и сварных двутавровых балок. Расчет выполняется по норме EN 1993-1-8:2010 (включая Национальные приложения).
На выбор предлагается три типа стержней: Жесткое соединение балки с колонной с помощью торцевой пластины, жесткое соединение торцевой пластины в качестве балочного соединения и жесткое соединение с накладками.
Соединения рассчитываются с выводом почти всех соответствующих промежуточных значений и с графическим изображением соответствующего напряжения компонента, так что расчет всегда будет понятным и поддающимся проверке.
Дополнительный модуль RF-JOINTS Steel - Column Base для RFEM 5
Дополнительный модуль RF-JOINTS Steel - Column Base позволяет рассчитывать фундаменты шарнирных и защемленных стальных колонн в соответствии со спецификациями нормы EN 1993-1-8 (включая Национальные приложения).
В соответствии с требованиями различных строительных проектов, доступны для шарнирных баз колонн четыре различных типа соединения опорной плиты. Данное разнообразие обеспечивает более гибкое проектирование и адаптируется к конкретным требованиям строительного проекта.

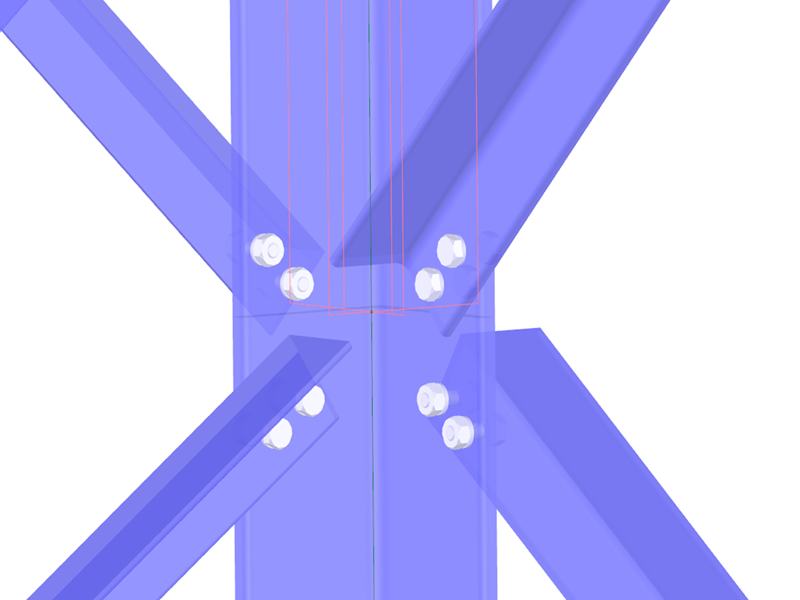

Дополнительный модуль RF-JOINTS Steel - Tower для RFEM 5
Дополнительный модуль RF-JOINTS Steel - Tower специализируется на расчете шарнирных соединений с болтовыми соединениями для стержней, используемых в решетчатых башнях, в соответствии с нормативами Евросоюза.
Приложение позволяет создавать широкий спектр различных типов соединений, таких как диагональные болтовые соединения без узловых накладок в 2D и 3D, а также болтовые соединения колонн. Узлы T, K и KТ также применяются для соединений диагоналей.
Дополнительный модуль RF-JOINTS Steel - SIKLA для RFEM 5
RF-JOINTS Steel - SIKLA позволяет рассчитывать соединения Sikla по GS. Она включает в себя кронштейны AK и TKO, а также торцевые пластины STA, WBD и WD. Учитывается взаимодействие внутренних сил и эксцентриситетов. Дополнительный модуль определяет нелинейные константы пружины, проверяет геометрию соединения и сечения балок.
В нем также задокументированы нагрузки и сопротивление, включая коэффициенты использования для каждого соединения. Особо следует отметить автоматическое определение определяющих внутренних сил для загружений и узлов соединений, которое облегчает эффективный расчет и проектирование соединений Sikla.
Дополнительный модуль RF-JOINTS Timber - Steel to Timber для RFEM 5
RF-JOINTS Timber - Steel for Timber Joints - это дополнительный модуль к RFEM, позволяющий рассчитывать соединения, в которых деревянные стержни непрямо соединены друг с другом посредством стальных пластин. Модуль содержит соединительные элементы в виде штифтов, такие как дюбели, шурупы, гвозди и болты.
Все параметры соединения можно импортировать из дополнительных модулей RF-JOINTS Timber. Соединённые стержни импортируются из модели RFEM. Модуль автоматически проверяет выполнение всех геометрических условий.
Дополнительный модуль RF-JOINTS Timber - Timber to Timber для RFEM 5
Дополнительный модуль RF-JOINTS Timber - Timber to Timber используется для расчета соединений, в которых деревянные элементы напрямую соединяются друг с другом посредством наклонных шурупов.
Приложение позволяет рассчитывать шарнирные соединения, учитывая двухосный наклон соединяемого стержня (например, стропила) для диаметров болтов от 6 мм до 12 мм. Она выполняет автоматические проверки минимального расстояния между шурупами и в случае необходимости позволяет свободно определять расстояния между шурупами.
Дополнительный модуль RF-LIMITS для RFEM 5
С помощью дополнительного модуля RF-LIMITS можно посредством заданной предельной несущей способности хорошо рассчитывать несущую способность стержней, концов стержней, узлов, узловых опор или поверхностей.
Расширяемая база данных включает в себя деревянные крепежные элементы (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) и стальные крепежные элементы (стандартные соединения в стальных конструкциях зданий по норме EC 3, M-connect).
Дополнительный модуль RF-HSS для RFEM 5
Дополнительный модуль RF-HSS применяется для расчета и расчета различных соединений пустотелых профилей. Она включает в себя расчет как плоских, так и пространственных узлов фермы, которые могут состоять из круглых, квадратных или прямоугольных пустотелых профилей.
Этот дополнительный модуль полностью интегрирован в RFEM 5, автоматически распознает геометрию и позволяет задавать соединения вручную. Он предоставляет обширную библиотеку пустотелых профилей для поясов и стоек, а также выбор типов соединений в соответствии с нормативами и частичными коэффициентами надёжности для разных стран и другие функции.
