RFEM 5 | JOINTS Steel - DSTV: Типовые соединения в стальных конструкциях

Дополнительный модуль к RFEM 5

Чем я могу вам помочь?

У вас есть вопросы о продуктах Dlubal или вам нужна помощь в выборе программного обеспечения для вашего проекта?

Со мной можно легко связаться, используя указанные ниже контакты.

Будем рады ответить на ваши вопросы!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Начальник отдела продаж

+49 9673 9203-0

[email protected] Задать вопрос

Цены

Дополнительный модуль к RFEM 5
RF-JOINTS Steel - DSTV

Дополнительный модуль JOINTS Steel – DSTV позволяет рассчитывать устойчивые к моменту и шарнирные соединения двутавровых балок для стержней в соответствии с немецкой директивой «Типовые соединения в стальных конструкциях зданий» (Typisierte Anschlüsse im Stahlhochbau). Прочность определяется по норме Еврокод 3.

Вы можете рассчитывать устойчивые к моменту соединения с плоскими и выступающими торцевыми пластинами, а также устойчивые к изгибу соединения прогонов, шарнирные соединения балок с помощью торцевых пластин и уголков, а также пазы балок IK.

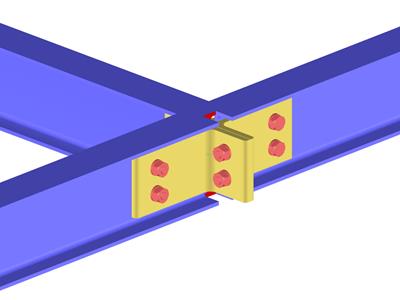

Все соединения наглядно визуализируются в режиме рендеринга. Программа предоставляет все необходимые конструктивные размеры торцевых пластин, уголков и дополнительных профилей, а также соответствующее схемы отверстий.

Типовые соединения в стальных конструкциях

Всего позиций: 4

Характеристики

Расчет простых и устойчивых к моменту узлов у двутавровых прокатных профилей по норме Еврокод 3:
- Устойчивые к моменту соединения с лобовой плитой (тип IH/IM)
- Устойчивые к моменту стыки прогонов (тип PM)
- Простые узлы с уголками-накладками и длинными уголками (типы IW и IG)
- Простые узлы с лобовыми плитами, прикрепленные либо только к стенке, либо к стенке и полке (тип IS)
- Проверка пазовых соединений (IK) в сочетании с шарнирными лобовыми плитами (IS) и соединениями с уголками (IW)
Автоматический расчет необходимых узловых соединений с размерами болтов (все типы)
Проверка требуемой толщины несущих стержней в соединениях, воспринимающих сдвиг
Результаты всех необходимых конструктивных подробностей, таких как дополнительные элементы, расположение отверстий, необходимые расширения, количество болтов, размеры лобовой плиты и сварные швы
Результаты жесткости S_j,ini для устойчивых к изгибу соединений
Документация полученных нагрузок и их сравнение с несущей способностью
Результаты расчетных соотношений для каждого отдельного узла
Автоматическое вычисление определяющих внутренних сил для нескольких загружений и соединительных узлов

Ввод данных

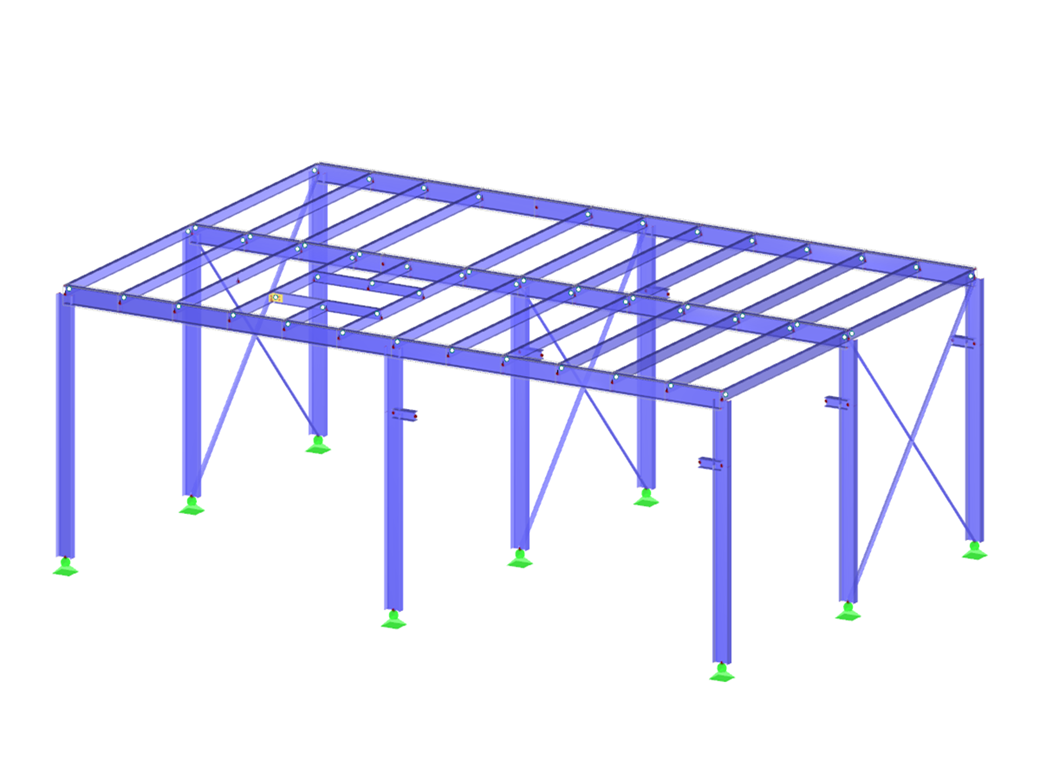

После запуска дополнительного модуля, необходимо выбрать тип соединения (устойчивый к моменту или шарнирное соединение двутавровой балки). Можно графически выбрать отдельные узлы в модели RFEM/RSTAB.

Дополнительный модуль RF-/JOINTS Steel - DSTV автоматически распознает сечение, включая соответствующие материалы и проверяет, возможен ли расчет узла по руководству DSTV. Кроме того, можно моделировать и рассчитывать конструктивно подобные соединения на нескольких местах в конструкции балке.

Расчёт

Многочисленные варианты направляющих DSTV включены в базу данных дополнительного модуля RF-/JOINTS Steel - DSTV. Каждый узел характеризуется уникальным буквенно-цифровым кодом.

Возможные соединения DSTV можно отфильтровать по соответствующим спецификациям типа соединения DSTV (IH, IW, IS, IG и IK) и используемому сечению. Таким образом, можно определить несущую способность выбранного узла.

Результаты

После завершения расчета, все результаты отображаются в виде наглядных таблиц результатов; например, по загружениям или по узлам. Определяющие внутренние силы сравниваются с предельными величинами, указанными в руководстве DSTV.

Можно визуализировать узлы графически в дополнительном модуле или в RFEM/RSTAB. В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация.
