Přídavný modul pro RFEM 5
RF-JOINTS Steel – DSTV

Přídavný modul RF-JOINTS Steel – DSTV posuzuje momentové a kloubové přípoje I-nosníků podle německé směrnice "Typizované přípoje v ocelových konstrukcích pozemních staveb". Únosnost se stanoví podle Eurokódu 3.

Můžete posoudit ohybově tuhé přípoje s čelní deskou bez přesahu nebo s přesahem, ohybově tuhé vaznicové přípoje, kloubové přípoje s čelní deskou a úhelníky a také přípoje s výřezy.

Přípoje jsou přehledně zobrazeny v renderování. Program zobrazí všechny potřebné rozměry navržené čelní desky, úhelníků, a další průřezů a odpovídající rozmístění otvorů.

Typizované přípoje v ocelových konstrukcích pozemních staveb

Celkový počet: 4

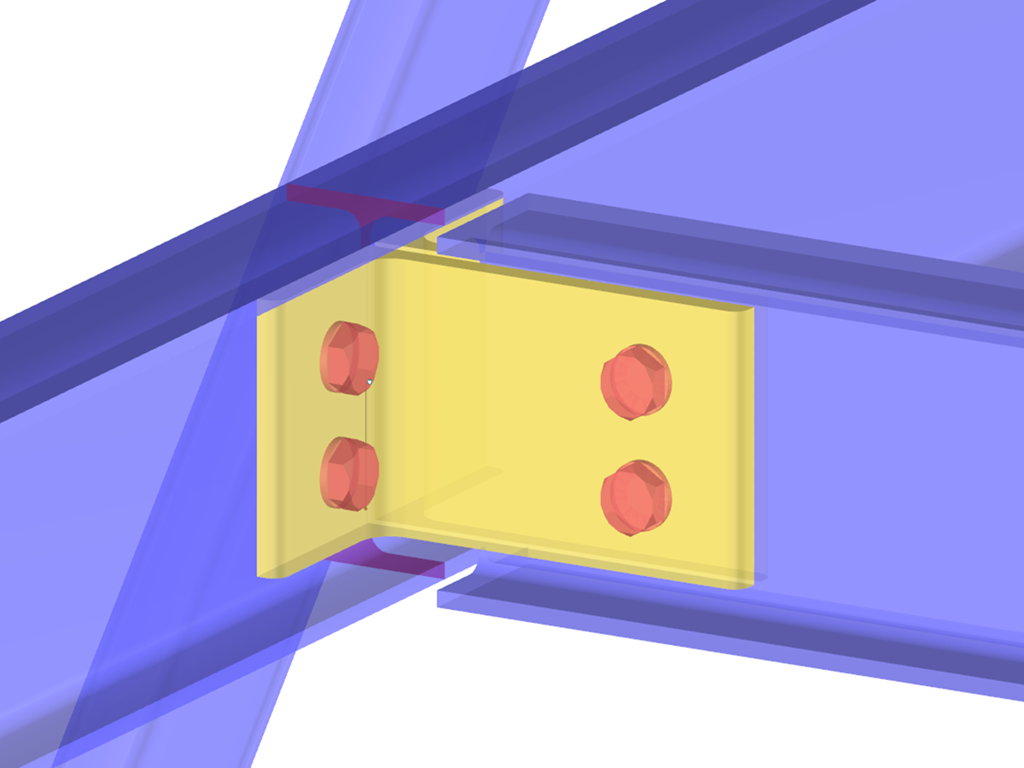

Přídavný modul RF-/JOINTS Steel - DSTV programu RFEM/RSTAB | Typizované spoje v ocelových konstrukcích podle EC 3

Základní vlastnosti

Posouzení ohybově tuhých a kloubových přípojů válcovaných I-profilů podle Eurokódu 3:
- Momentové přípoje s čelní deskou (typ IH/IM)
- Momentový přípoj s příložkami na stojině (typ PM)

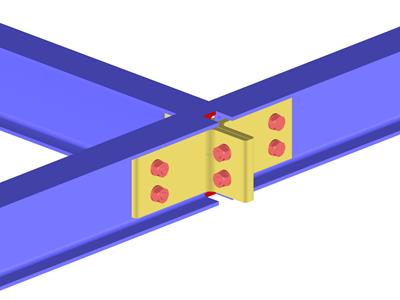

- Kloubový přípoj s výřezy a dlouhými úhelníky (typ IW a IG)
- Kloubový přípoj s čelní deskou umístěnou buď jen na stojině nebo na stojině a přírubě (typ IS)
- Kontrola přípoje (IK) v kombinaci s přišroubovanou čelní deskou (IS) a připojení úhelníku (IW)
Automatické uspořádání požadovaného přípoje s velikostmi šroubů (pro všechny typy)
Kontrola požadované tloušťky namáhaného prvku pro smykové přípoje
Zobrazení všech potřebných konstrukčních detailů, jako například uspořádání otvorů, nezbytné přesahy, počet šroubů, rozměry čelní desky a svarů
Zobrazení tuhosti S_j,ini pro ohybově tuhé přípoje
Dokumentace dostupného zatížení a porovnání s únosností
Uvedení stupně využití pro jednotlivé přípoje
Automatické stanovení rozhodujících vnitřních sil pro několik zatěžovacích stavů a uzlů přípojů

Jako vstup se zadávají potřebné grafy časového průběhu síly.

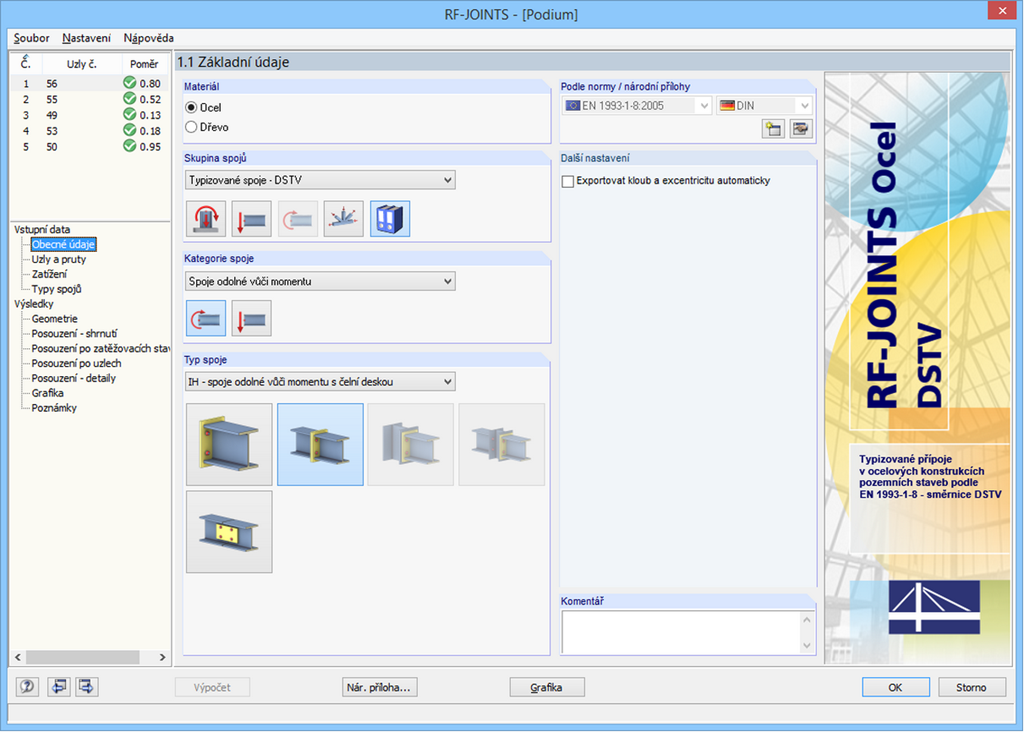

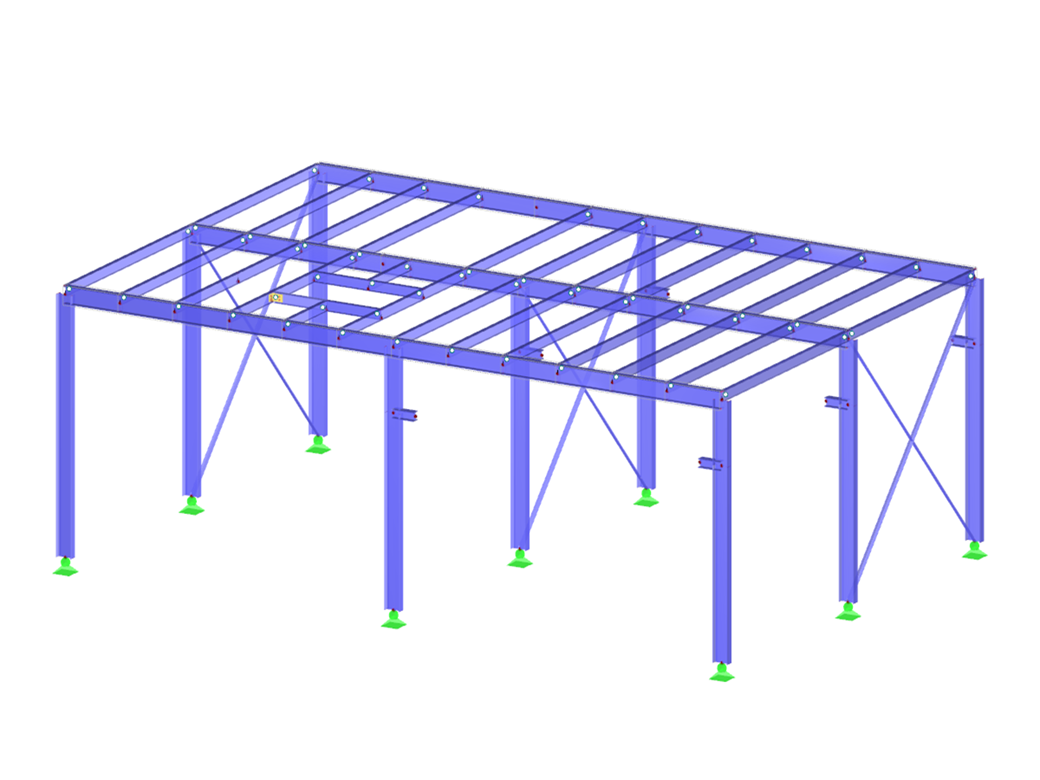

Po otevření přídavného modulu je třeba vybrat typ přípoje (momentový nebo kloubový přípoj I-nosníků). Jednotlivé uzly lze vybrat graficky v modelu RFEM/RSTAB.

Přídavný modul RF-/JOINTS Steel - DSTV automaticky rozpozná průřez včetně příslušného materiálu a ověří, zda je možné provést posouzení přípoje podle směrnice DSTV. Kromě toho lze modelovat a posuzovat staticky podobné přípoje na několika místech v nosníkové konstrukci.

Dimenzování,

Obsáhlá směrnice DSTV je uložena v databázi, která je součástí přídavného modulu RF-/JOINTS Steel - DSTV. Každý spoj je charakterizován jedinečným alfanumerickým kódem.

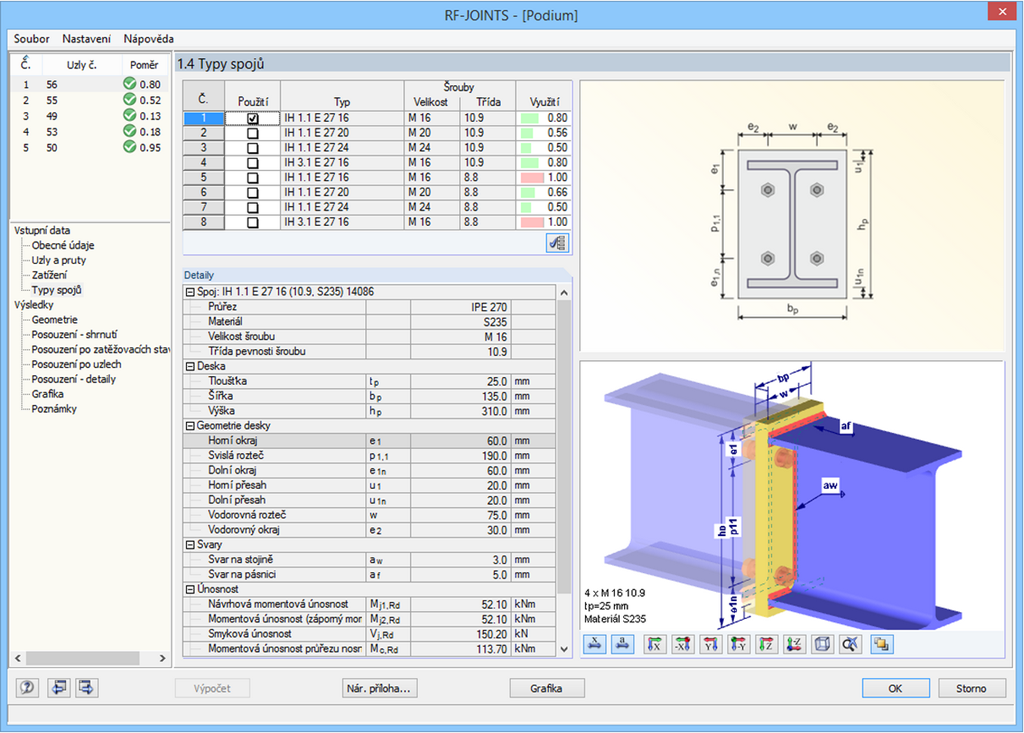

Možné spoje DSTV lze vyfiltrovat podle příslušné specifikace pro typ spoje DSTV (IH, IW, IS, IG a IK) a použitý průřez. Tímto způsobem je možné stanovit únosnost vybrané styčné plochy.

Výsledky

Po posouzení se všechny výsledky zobrazí v přehledných tabulkách; například po zatěžovacích stavech nebo po uzlech. Rozhodující vnitřní síly se porovnají s mezními hodnotami uvedenými ve směrnici DSTV.

Spoje lze vizualizovat v přídavném modulu a v RFEM/RSTAB modelu. Kromě vstupních a výstupních dat včetně detailů posouzení zobrazených v tabulkách lze do tiskového protokolu přidat všechny obrázky. Tímto způsobem je zaručena srozumitelná a přehledná dokumentace.
