Module additionnel pour RFEM 5
RF-JOINTS Steel - DSTV

• Vérification des assemblages articulés et résistants à la flexion des sections en I laminées selon l'Eurocode 3 :
  • Platines d'about résistantes à la flexion (type IH/IM)
  • Épissures de pannes résistantes à la flexion (type PM)

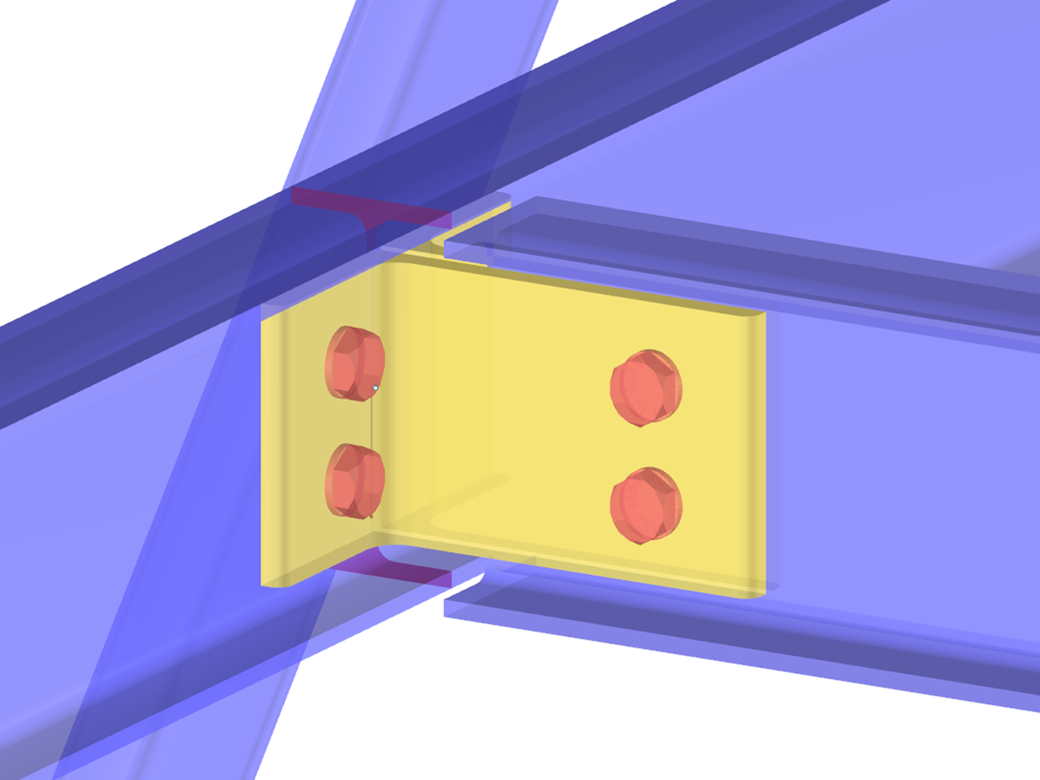

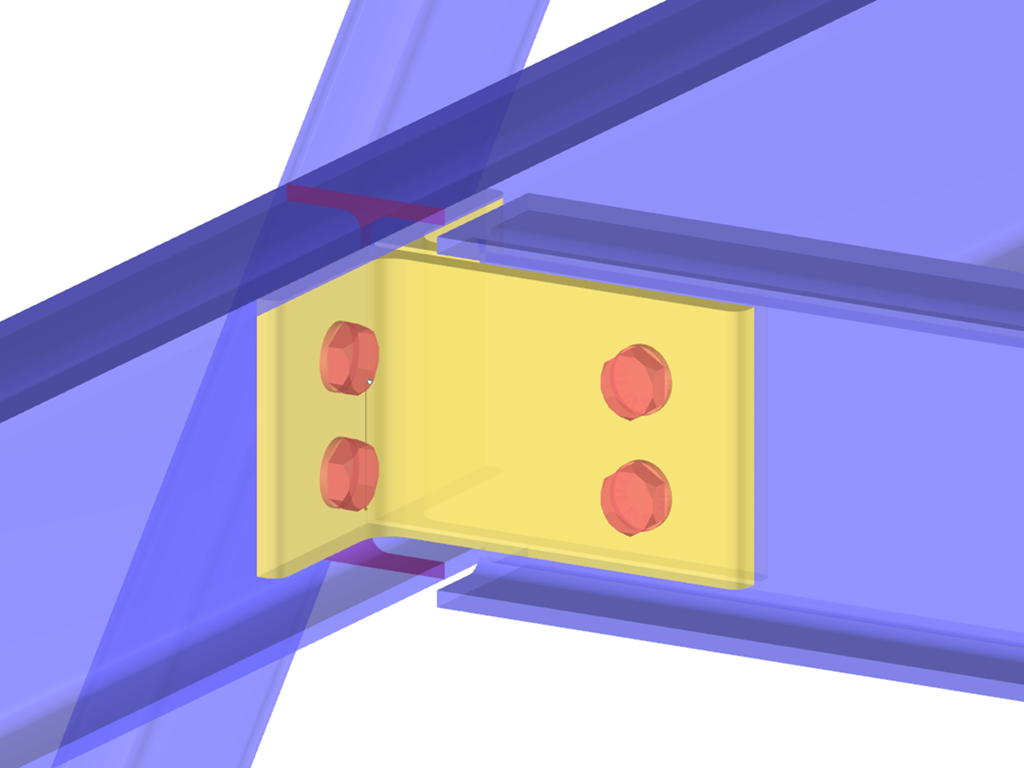

  • Assemblages articulés avec angles normaux et étirés (types IW et IG)
  • Assemblages articulés via des platines d'about avec fixation uniquement à l'âme ou à l'âme et à la semelle (type IS)

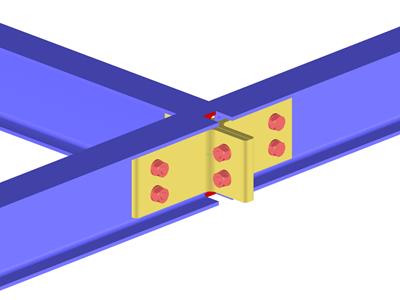

  • Vérification des entailles IK en combinaison avec les platines d'about articulées (IS) et les assemblages d'angle (IW)
• Vérification automatique de l'assemblage requis avec la taille des vis (tous types)
• Vérification de l'épaisseur requise du composant porteur pour les assemblages aux efforts tranchants
• Sortie de tous les détails de conception nécessaires : produits semi-finis, configurations des trous, débordements requis, nombre de vis, dimensions des platines d'about, soudures, etc.
• Sortie des rigidités S_j,ini pour les assemblages rigides

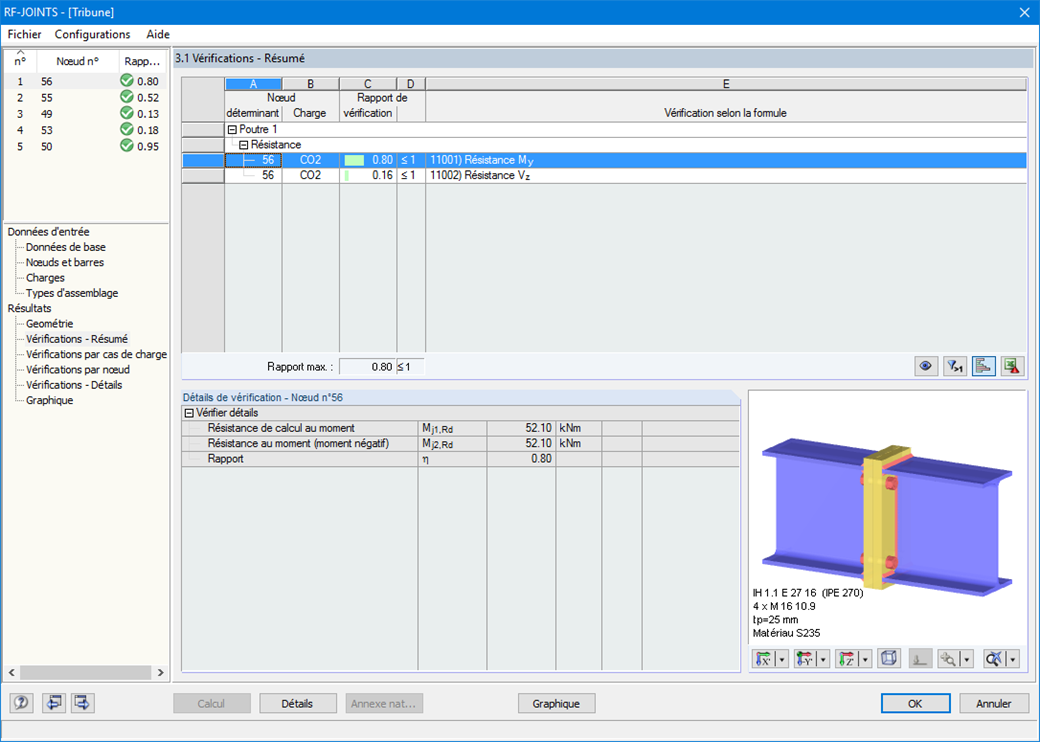

• Documentation des contraintes existantes et comparaison avec les résistances
• Sortie du rapport de calcul pour chaque assemblage
• Détermination automatique des efforts internes déterminants pour plusieurs cas de charge et nœuds de connexion

Les directives RF-/DSTV sont stockées dans une base de données du module additionnel RF-/DSTV. Chaque assemblage est caractérisé par un code alphanumérique unique.

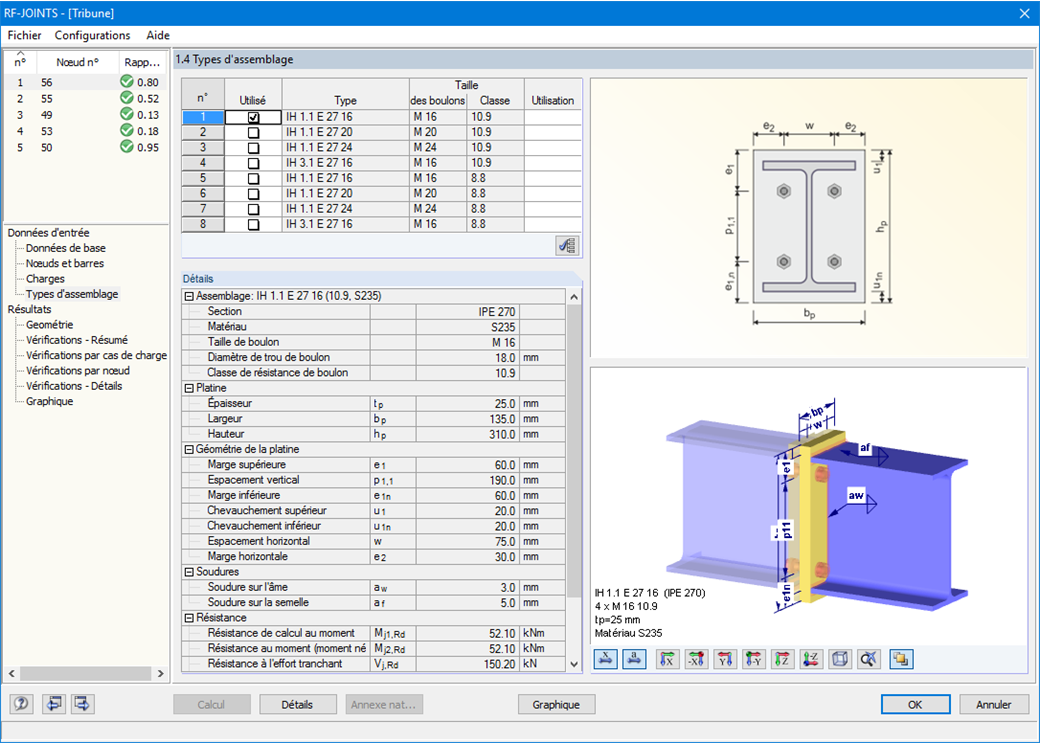

Les assemblages DSTV possibles peuvent être filtrés par les spécifications correspondantes pour le type d'assemblage DSTV (IH, IW, IS, IG et IK) et la section utilisée. Ainsi, la capacité portante de l'assemblage sélectionné peuvent être déterminée.
