RF-JOINTS Stahl - DSTV

Das Zusatzmodul RF-JOINTS Stahl – DSTV bemisst momententragfähige und gelenkige I-Trägeranschlüsse für Stäbe gemäß dem Regelwerk "Typisierte Anschlüsse im Stahlhochbau". Die Beanspruchbarkeiten werden nach der Norm Eurocode 3.

Sie können momententragfähige Anschlüsse mit bündiger und überstehender Stirnplatte sowie biegesteife Pfettenstöße, gelenkige Trägeranschlüsse über Stirnplatten und Winkel sowie IK-Trägerausklinkungen bemessen.

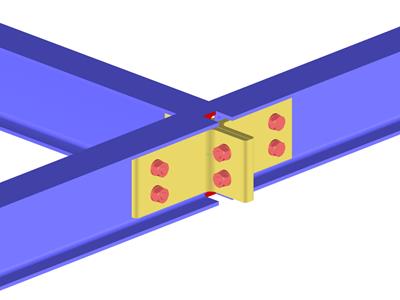

Die Verbindungen werden anschaulich im Renderingmodus visualisiert. Das Programm gibt Ihnen alle notwendigen Konstruktionsmaße für Stirnplatten, Winkel und den jeweiligen Zusatzprofilen sowie die zugehörigen Lochbilder aus.

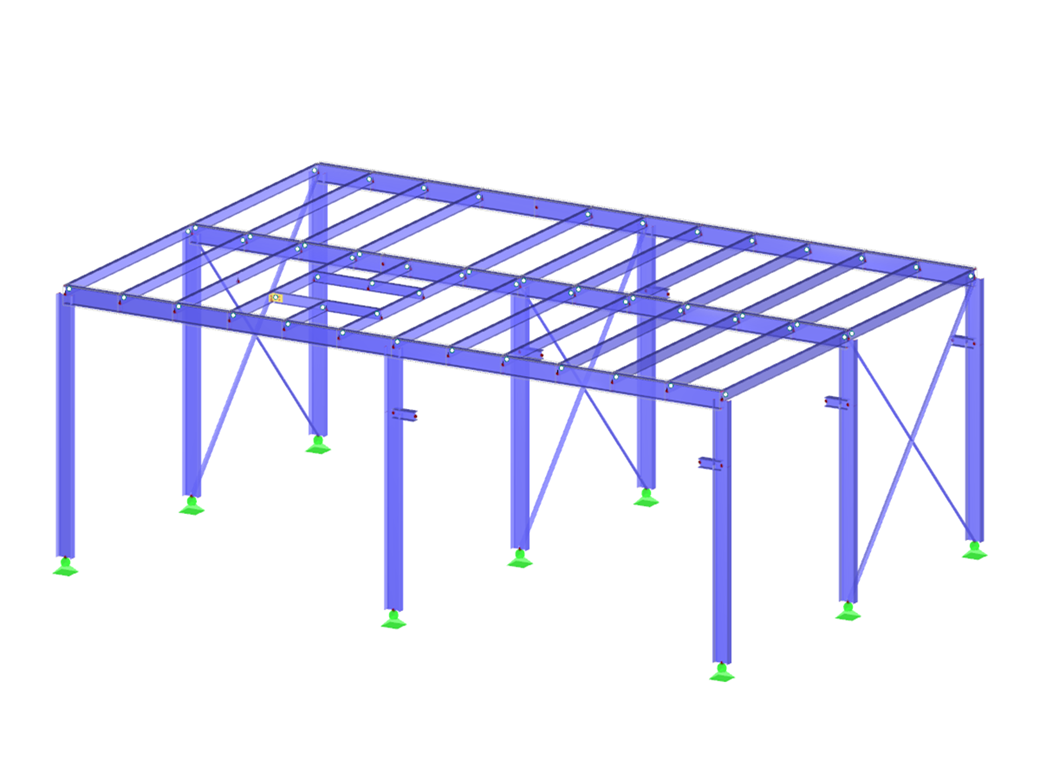

Typisierte Anschlüsse im Stahlhochbau

Gesamtanzahl: 4

Leistungsmerkmale

Bemessung für momententragfähige und gelenkige Verbindungen von I-förmigen Walzprofilen nach Eurocode 3:
- Momententragfähige Stirnplattenanschlüsse (Typ IH/IM)
- Momententragfähige Pfettenstöße (Typ PM)
- Gelenkige Anschlüsse mit normalen und gestreckten Winkeln (Typen IW und IG)
- Gelenkige Anschlüsse über Stirnplatten mit Befestigung entweder nur am Steg oder an Steg und Flansch (Typ IS)
- Überprüfung von Ausklinkungen IK in Kombination mit gelenkigen Stirnplatten (IS) und Winkelanschlüssen (IW)
Automatische Auslegung der erforderlichen Verbindung mit Schraubengrößen (alle Typen)
Überprüfung der notwendigen Dicke des lastannehmenden Bauteils bei Querkraftanschlüssen
Ausgabe sämtlicher notwendiger Konstruktionsdetails wie Halbzeuge, Lochbilder, notwendiger Überstände, Anzahl der Schrauben, Stirnplattenabmessungen, Schweißnähte
Ausgabe der Steifigkeiten S_j,ini für biegesteife Verbindungen
Dokumentation vorhandener Beanspruchungen und Gegenüberstellung mit Beanspruchbarkeiten
Ausgabe des Ausnutzungsgrades für jede individuelle Verbindung
Automatische Ermittlung maßgebender Schnittgrößen für mehrere Lastfälle und Anschlussknoten

Eingabe

Nach dem Start des Moduls wählt man den Anschlusstyp (momententragfähiger oder gelenkiger I-Trägeranschluss) aus. Grafisch lassen sich nun die einzelnen Knoten aus dem RFEM/RSTAB-Modell wählen.

RF-/JOINTS Stahl - DSTV erkennt automatisch das Profil mit dem zugehörigen Material und prüft zunächst, ob nach dem DSTV-Ringbuch ein Anschluss möglich ist. Für mehrere Stellen im Tragwerk können konstruktiv gleichartige Anschlüsse ausgeführt werden.

Bemessung

Das umfangreiche DSTV-Ringbuch ist im Modul RF-/JOINTS Stahl - DSTV als Datenbank hinterlegt. Jeder Anschluss ist durch einen eindeutigen alphanumerischen Code charakterisiert.

Durch die entsprechenden Festlegungen zum DSTV-Anschlusstyp (IH, IW, IS, IG und IK) und dem verwendeten Querschnitt lassen sich die möglichen DSTV-Anschlüsse herausfiltern. Dies ermöglicht Aussagen über die Tragfähigkeit des gewählten Anschlusses.

Ergebnisse

Nach der Bemessung werden die Ergebnisse in übersichtlichen Tabellen ausgegeben, z. B. lastfall- oder knotenweise. Dabei werden die maßgebenden Schnittgrößen den Grenzwerten des DSTV-Ringbuchs gegenübergestellt.

Die Verbindungen lassen sich im Modul sowie in RFEM/RSTAB anschaulich visualisieren. Neben den tabellarischen Ein- und Ausgabedaten einschließlich Bemessungsdetails können sämtliche Grafiken in das Ausdruckprotokoll eingebunden werden. Damit ist die nachvollziehbare und anschauliche Dokumentation gewährleistet.
