Módulo adicional para o RFEM 5
RF-JOINTS Steel - DSTV

O módulo adicional RF-/JOINTS Steel - DSTV dimensiona ligações de vigas em I articuladas e com resistência a momentos para barras de acordo com a diretiva alemã "Ligações tipificadas para estruturas de aço" (Typisierte Anschlüsse im Stahlhochbau). As resistências são determinadas de acordo com a norma Eurocódigo 3.

É possível dimensionar ligações resistentes a momentos com chapas de extremidade alinhadas e salientes, bem como ligações de madre rígidas, ligações de vigas articuladas através de chapas de extremidade e cantoneiras, bem como entalhes de viga IK.

As ligações são claramente visualizadas no modo de representação. O programa fornece todas as dimensões de construção necessárias para as chapas de extremidade, as cantoneiras e as respetivas secções adicionais, bem como os padrões de furos associados.

Ligações tipificadas para estruturas de aço

Total de itens: 4

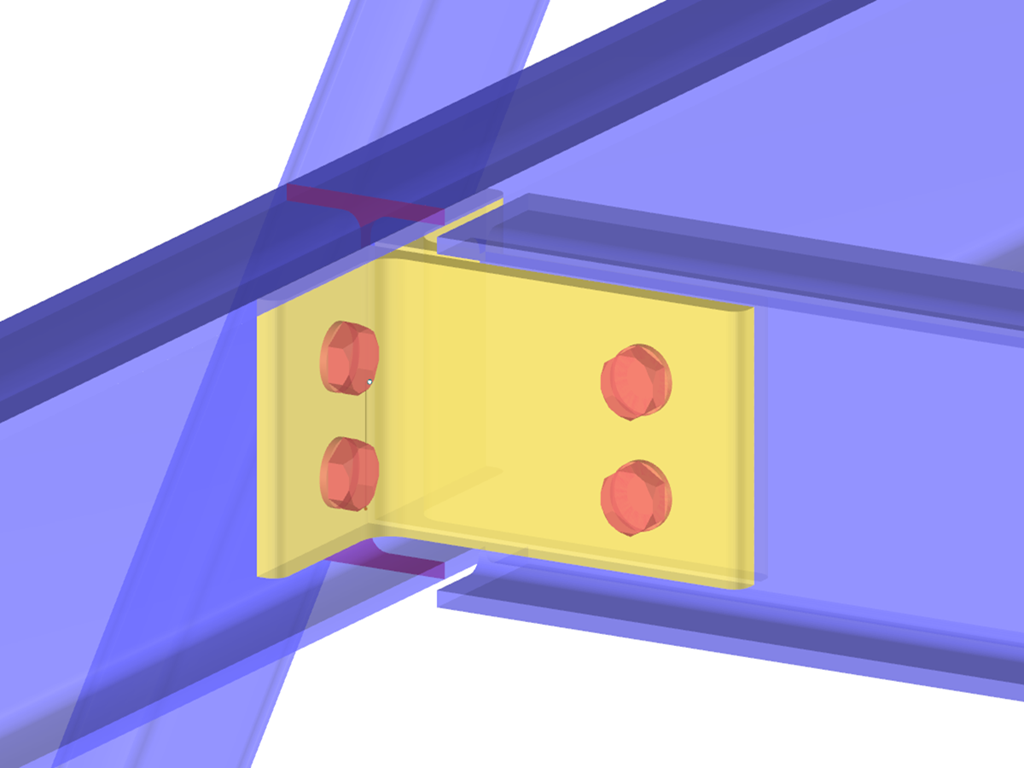

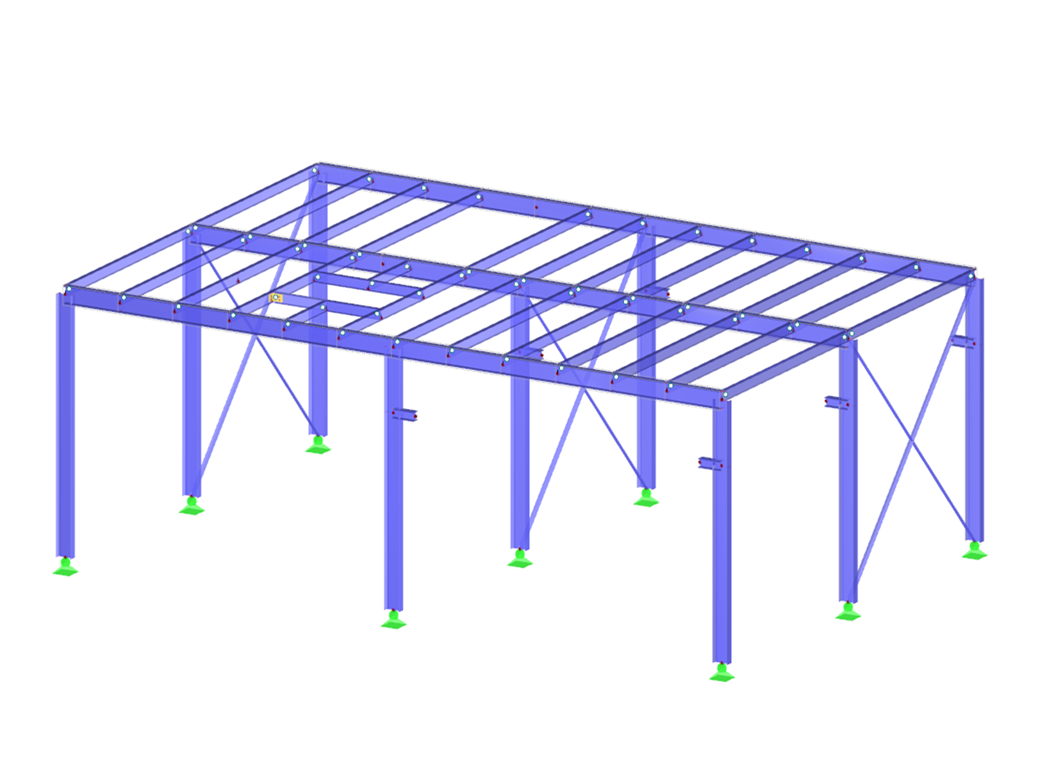

Módulo adicional RF-/JOINTS Steel - DSTV para o RFEM/RSTAB | Ligações tipificadas na construção em aço segundo o EC 3

Funções

Dimensionamento de ligações resistentes a momentos ou articuladas para perfis em I laminados segundo o Eurocódigo 3:
- Ligações de chapa de extremidade resistentes a momentos (tipo IH/IM)
- Ligações de continuidade de madres resistentes a momentos (tipo PM)
- Ligações articuladas com cantoneiras normais e esticadas (tipos IW e IG)
- Ligações articuladas através de chapas de extremidade com fixação só na alma ou na alma e no banzo (tipo IS)
- Verificação de entalhes IK em combinação com chapas de extremidade articuladas (IS) e ligações de cantoneiras (IW)
Disposição automática da ligação necessária com tamanhos de parafusos (todos os tipos)
Verificação da espessura necessária da barra portante para as ligações de corte
Saída dos resultados de todos os detalhes construtivos necessários, tais como produtos semiacabados, disposições de furos, extensões necessárias, número de parafusos, dimensões de chapas de extremidade e soldaduras
Saída das rigidezes S_j,ini para ligações resistentes a ligações
Documentação das cargas existentes e comparação com as resistências
Resultados do grau de utilização para cada ligação individual
Determinação automática de esforços internos determinantes para vários casos de carga e nós de ligação

Entradas

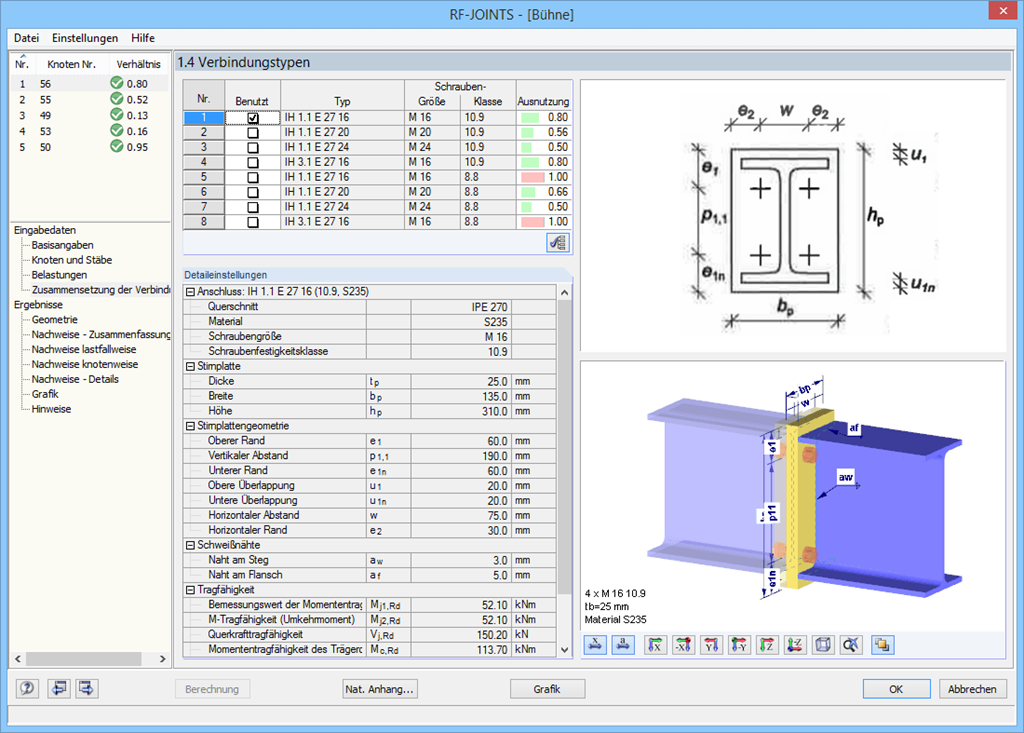

Após iniciar o módulo adicional, é necessário selecionar o tipo de ligação (ligação de viga em I articulada ou resistente ao momento). Prossegue-se com a seleção dos nós individuais, graficamente no modelo do RFEM/RSTAB.

O RF-/JOINTS Steel - DSTV reconhece automaticamente a secção inclusive o respetivo material e verifica desde logo, se é possível uma ligação de acordo com as diretivas DSTV. O programa permite também a realização de ligações construtivas idênticas em diferentes partes da estrutura.

Dimensionamento

As diretivas da DSTV estão integradas numa base de dados do RF-/JOINTS Steel - DSTV. Cada ligação é caracterizada através de um código alfanumérico único.

As possíveis ligações DSTV podem ser filtradas pelas especificações correspondentes para o tipo de ligação DSTV (IH, IW, IS, IG e IK) e a secção utilizada. Assim, podem ser retiradas conclusões acerca da resistência da ligação selecionada.

Resultados

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas; por exemplo, por caso de carga ou por nó. Os esforços internos determinantes são comparados com os valores limite listados nas diretivas DSTV.

As ligações podem ser visualizadas graficamente no módulo adicional ou no RFEM/RSTAB. Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva.
