Collegamenti tipizzati nella costruzione di edifici in acciaio
Caratteristiche
- Progettazione di collegamenti semplici e rigidi per sezioni trasversali ad I laminate secondo Eurocodice 3:
- Collegamenti della piastra d'estremità resistenti a momento (tipo IH/IM)
- Giunti rigidi coprigiunti arcareccio (tipo PM)
- Giunti semplici con angolari normali o lunghi (tipo IW e IG)
- Giunti semplici usando flange di estremità montate o solo sull'anima o anche sull'ala (tipo IS)
- Controllo collegamenti con mortesature (IK) con flange di estremità incernierate (IS) e collegamenti angolari (IW)
- Layout automatico del giunto richiesto con dimensioni bulloni (tutti i tipi)
- Verifica dello spessore richiesto dell’asta portante per i collegamenti a taglio
- Output di tutti i dettagli strutturali necessari quali dispositivi, disposizione dei fori, estensioni necessarie, numero di bulloni, dimensioni delle flange di estremità e saldature
- Output delle rigidezze Sj,ini per collegamenti rigidi
- Documentazione dei carichi disponibili e confronto con le capacità portanti
- Output del rapporto di progetto per ogni singolo collegamento
- Determinazione automatica delle forze interne determinanti per i diversi casi di carico e i nodi di collegamento
Input

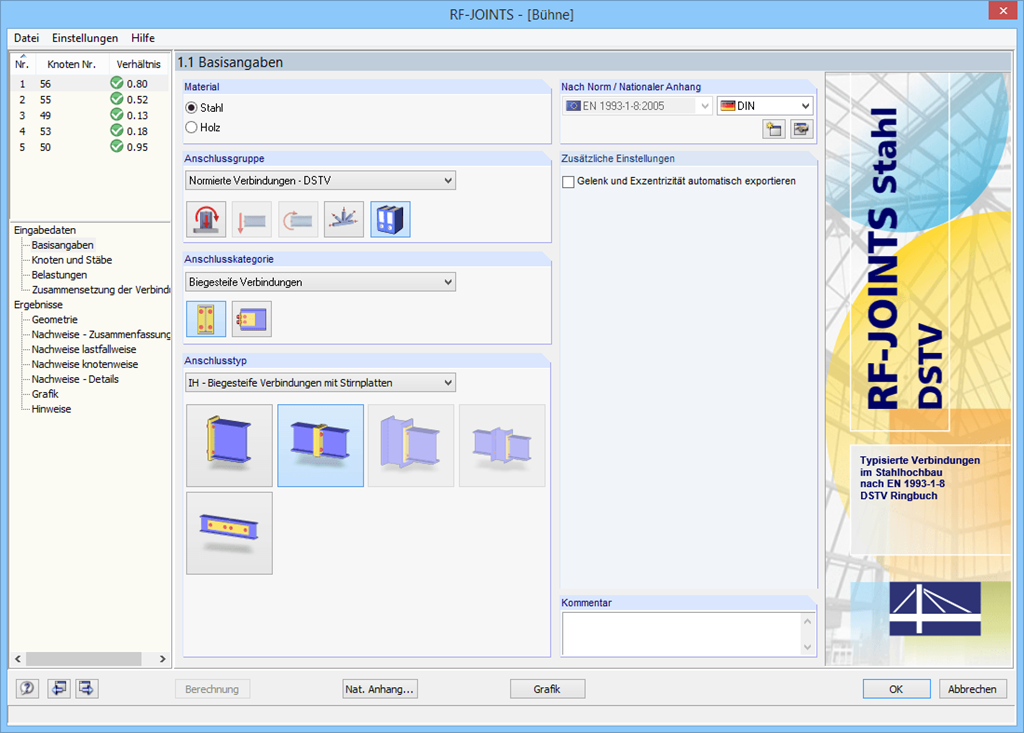

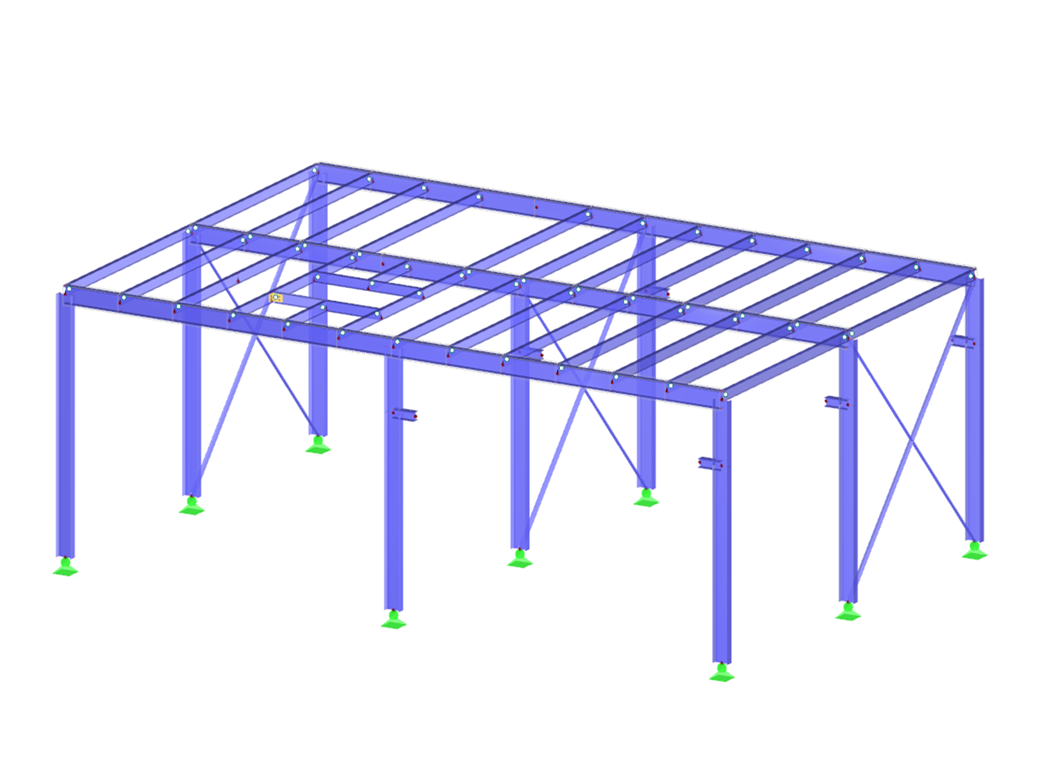

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare il tipo di giunto (collegamento con trave a I resistente al momento o incernierato). È possibile selezionare i singoli nodi graficamente nel modello RFEM/RSTAB.
Il modulo aggiuntivo RF-/JOINTS Steel - DSTV riconosce automaticamente la sezione trasversale incluso il materiale corrispondente e verifica se è possibile una verifica del giunto secondo la linea guida DSTV. Inoltre, è possibile modellare e progettare collegamenti strutturalmente simili in diverse posizioni nella struttura della trave.
progettazione
Le linee guida DSTV sono raccolte in uno speciale database integrato nel modulo aggiuntivo RF‑/JOINTS Steel - DSTV. Ogni giunto è caratterizzato da un codice alfanumerico univoco.

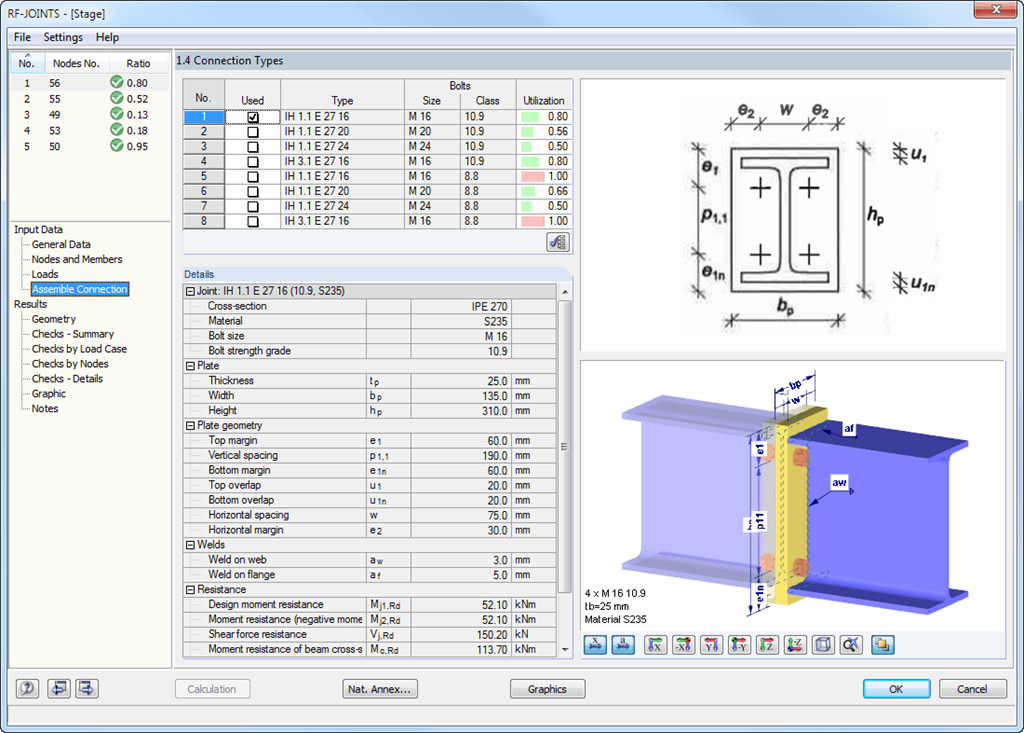

I possibili collegamenti DSTV possono essere filtrati dalle specifiche corrispondenti per il tipo di collegamento DSTV (IH, IW, IS, IG e IK) e la sezione trasversale utilizzata. In questo modo, è possibile determinare la capacità di carico del giunto selezionato.
Risultati
Dopo la verifica, tutti i risultati sono visualizzati in tabelle di risultati chiaramente disposte; ad esempio, per caso di carico o per nodo. Le forze interne determinanti sono confrontate con i valori limite elencati nella linea guida DSTV.

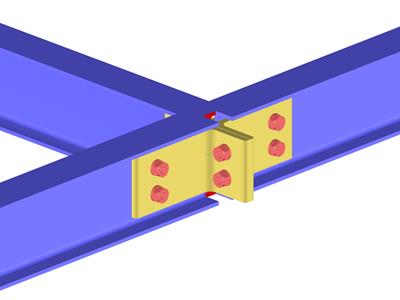

I giunti possono essere visualizzati graficamente sia nel modulo aggiuntivo che in RFEM/RSTAB. Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata.
