Módulos adicionais para o RFEM 5 - Ligações
No RFEM existem vários módulos adicionais para o dimensionamento de ligações de aço e madeira. Para estruturas de aço podem, por exemplo, ser dimensionadas ligações de vigas, bases de pilares, ligações de perfis ocos e ligações de torres, tanto rígidas como articuladas, de acordo com o Eurocódigo 3.

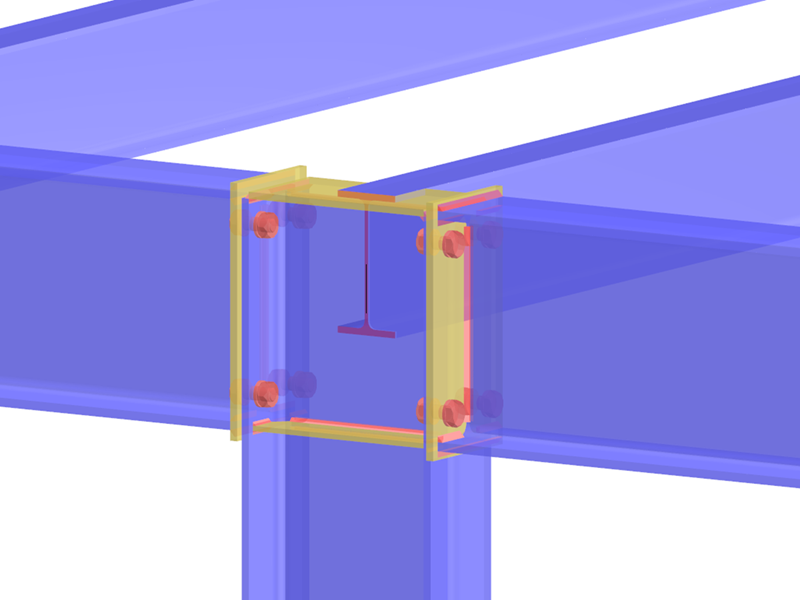

Módulo adicional RF-FRAME-JOINT Pro para o RFEM 5
O módulo adicional RF-FRAME-JOINT Pro dimensiona ligações rígidas e aparafusadas entre pilares e vigas horizontais e classifica essas ligações. As ligações de parafusos rígidas são calculadas com o método de carga última, de acordo com o Eurocódigo 3.
Opcionalmente, podem ser introduzidos reforços, armaduras de chapas de alma e chapas de enchimento, bem como é verificado se as ligações dimensionadas podem ser aparafusadas.
Módulo adicional RF-JOINTS Steel - DSTV para o RFEM 5
O RF-JOINTS Steel - DSTV dimensiona ligações de vigas em I articuladas e com resistência a momentos para barras de acordo com a diretiva alemã "Ligações tipificadas para estruturas de aço" (Typisierte Anschlüsse im Stahlhochbau). As resistências são determinadas de acordo com a norma Eurocódigo 3.
É possível dimensionar ligações resistentes a momentos com chapas de extremidade alinhadas e salientes, bem como ligações de madre rígidas, ligações de vigas articuladas através de chapas de extremidade e cantoneiras, bem como entalhes de viga IK.

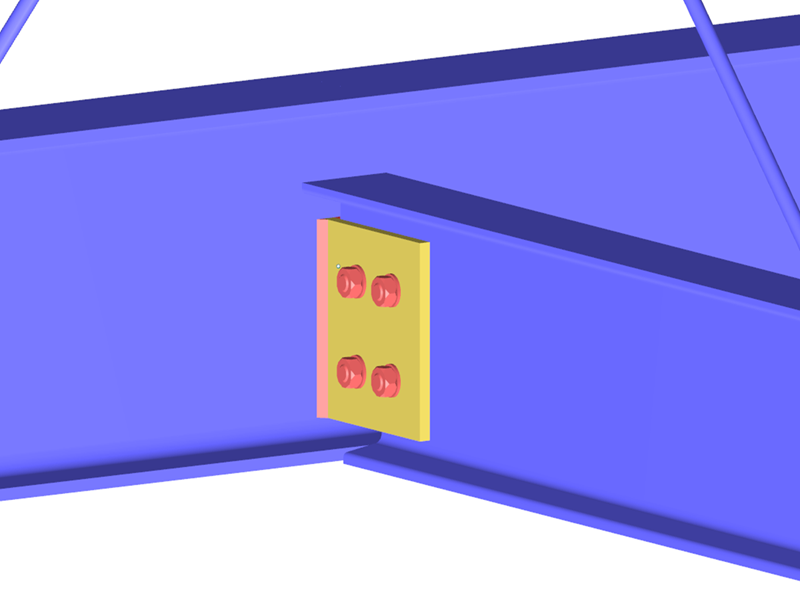

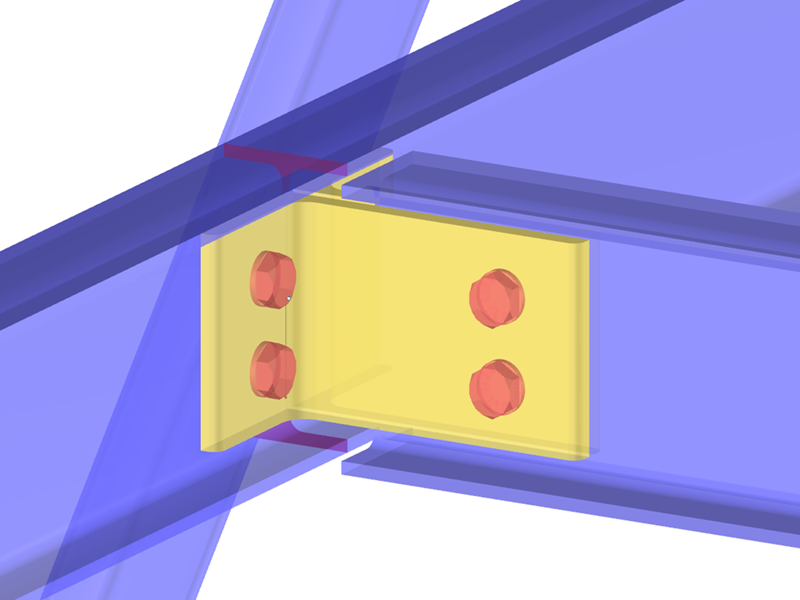

Módulo adicional RF-JOINTS Steel - Pinned no RFEM 5
O módulo adicional RF-JOINTS Steel - Pinned permite configurar e dimensionar ligações de corte de vigas em I. O dimensionamento é realizado de acordo com as normas do Eurocódigo 3 e das Recomendações Europeias para o dimensionamento de ligações simples em estruturas de aço.
Estão disponíveis quatro tipos para seleção: ligação com cantoneiras de alma, ligação de aleta, ligação de chapa de extremidade e ligação com conector de bloco e chapa de extremidade.
Todas as ligações são apresentadas de forma clara num gráfico 3D, incluindo todas as dimensões necessárias para chapas e cantoneiras, incluindo a disposição dos furos. Os gráficos podem ser transferidos para o relatório de impressão em conjunto com as linhas de dimensão, descrições de parafusos e soldaduras.
Módulo adicional RF-JOINTS Steel - Rigid no RFEM 5
O módulo adicional RF-JOINTS Steel - Rigid permite configurar e dimensionar ligações resistentes a momentos de vigas em I laminadas e soldadas. O dimensionamento é realizado de acordo com a norma EN 1993-1-8:2010 (incluindo os anexos nacionais).
Estão disponíveis três tipos para seleção: Uma ligação rígida entre viga e pilar com uma chapa de extremidade, uma ligação de chapa de extremidade rígida como ligação de viga e uma ligação rígida com cobre-junta.
As ligações são dimensionadas com a saída de quase todos os valores intermédios relevantes e com uma representação gráfica da respetiva tensão do componente, para que o cálculo seja sempre compreensível e verificável pelo utilizador.
Módulo adicional RF-JOINTS Steel - Column Base para o RFEM 5
O módulo adicional RF-JOINTS Steel - Column Base permite dimensionar pilares de aço articulados e encastrados de acordo com as especificações da norma da União Europeia EN 1993-1-8 (incluindo anexos nacionais).
Para as bases dos pilares articulados estão disponíveis quatro ligações da base do pilar para cumprir os requisitos de diferentes projetos de construção. Esta variedade permite um dimensionamento mais flexível e uma adaptação aos requisitos específicos de um projeto de construção.

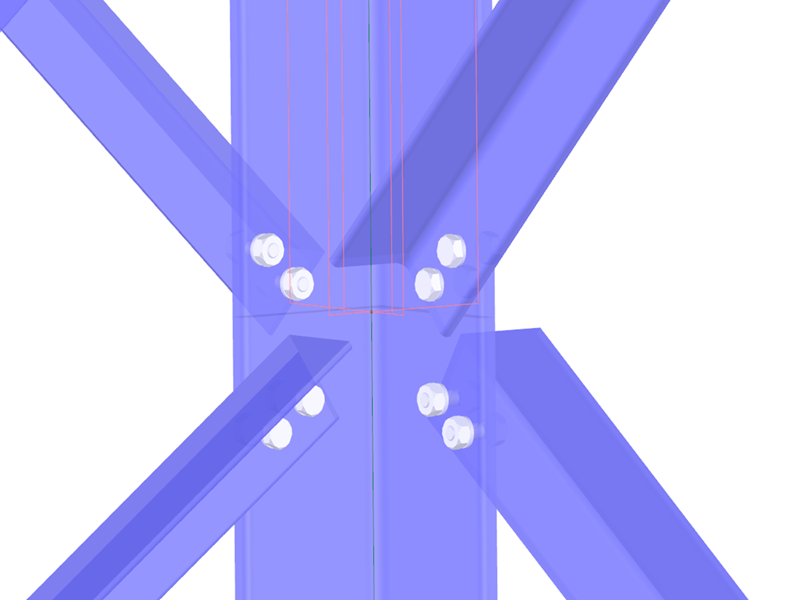

Módulo adicional RF-JOINTS Steel - Tower para o RFEM 5
O módulo adicional RF-JOINTS Steel - Tower é especializado no dimensionamento de ligações articuladas de torres trianguladas de acordo com as normas da União Europeia.
A aplicação permite uma gama vasta de diferentes tipos de ligações, tais como ligações diagonais aparafusadas sem chapas de gusset em 2D ou 3D, bem como ligações de pilares aparafusadas. Para as ligações das diagonais, também são consideradas ligações em T, K e KT.
Módulo adicional RF-JOINTS Steel - SIKLA para o RFEM 5
O RF-JOINTS Steel - SIKLA permite o dimensionamento de ligações Sikla de acordo com a GS. Inclui consolas AK e TKO assim como chapas de extremidade STA, WBD e WD. É considerada a interação de esforços internos e as excentricidades. O módulo adicional determina as constantes de mola não lineares, verifica a geometria das ligações e as secções das vigas.
Também documenta as cargas e as resistências com a relação de utilização para cada ligação. Destaca-se a determinação automática dos esforços internos determinantes para os casos de carga e os nós de ligação, o que facilita a análise e o dimensionamento eficientes das ligações Sikla.
Módulo adicional RF-JOINTS Timber - Steel to Timber para o RFEM 5
O RF-JOINTS Timber - Steel for Timber Joints é um módulo adicional do RFEM que permite dimensionar ligações onde barras de madeira estão unidas indiretamente umas às outras através de chapas de aço. O módulo fornece elementos de ligação sob a forma de cavilhas, tais como cavilhas, parafusos, pregos e parafusos.
Os parâmetros de ligação podem ser importados dos módulos adicionais RF-JOINTS Timber. As barras a serem conectadas são importadas do modelo do RFEM. O módulo adicional verifica automaticamente se todas as condições geométricas estão cumpridas.
Módulo adicional RF-JOINTS Timber - Timber to Timber para o RFEM 5
O módulo adicional RF-JOINTS Timber - Timber to Timber é utilizado para dimensionar ligações onde as barras de madeira são unidas diretamente umas às outras através de parafusos inclinados.
A aplicação permite o dimensionamento de ligações articuladas, considerando a inclinação biaxial da barra ligada (por exemplo, uma viga de cobertura), para diâmetros de parafusos de 6 mm a 12 mm. Realiza verificações automáticas do espaçamento mínimo entre parafusos e, opcionalmente, definição livre dos espaçamentos dos parafusos.
módulo adicional RF-LIMITS para o RFEM 5
O RF-LIMITS dimensiona a capacidade de carga de barras, extremidades de barras, nós, apoios nodais e superfícies através do limite de capacidades de cargas definido.
A base de dados expansível inclui elementos de ligação em madeira (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) e elementos de fixação em aço (ligações padronizadas para estruturas de aço de acordo com o EC 3, M-connect).
Módulo adicional RF-HSS para o RFEM 5
O módulo adicional RF-HSS é utilizado para o dimensionamento e a análise de várias ligações de secções ocas. Isto inclui o cálculo de nós de treliça planos e espaciais, que podem ser constituídos por secções ocas circulares, quadradas ou retangulares.
Este módulo adicional integra-se perfeitamente no RFEM 5, reconhece automaticamente a geometria e permite a definição manual das ligações. Contém uma biblioteca extensa de secções ocas para cordas e escoras, bem como uma seleção de tipos de ligações de acordo com as normas e coeficientes de segurança parciais para diferentes países, entre outras funções.
