Módulo adicional para o RFEM 5
RF-FRAME-JOINT Pro

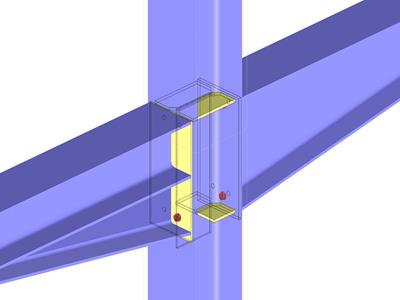

• Dimensionamento de juntas em cotovelo, em T, em cruz e ligações com pilares contínuos com perfis em I

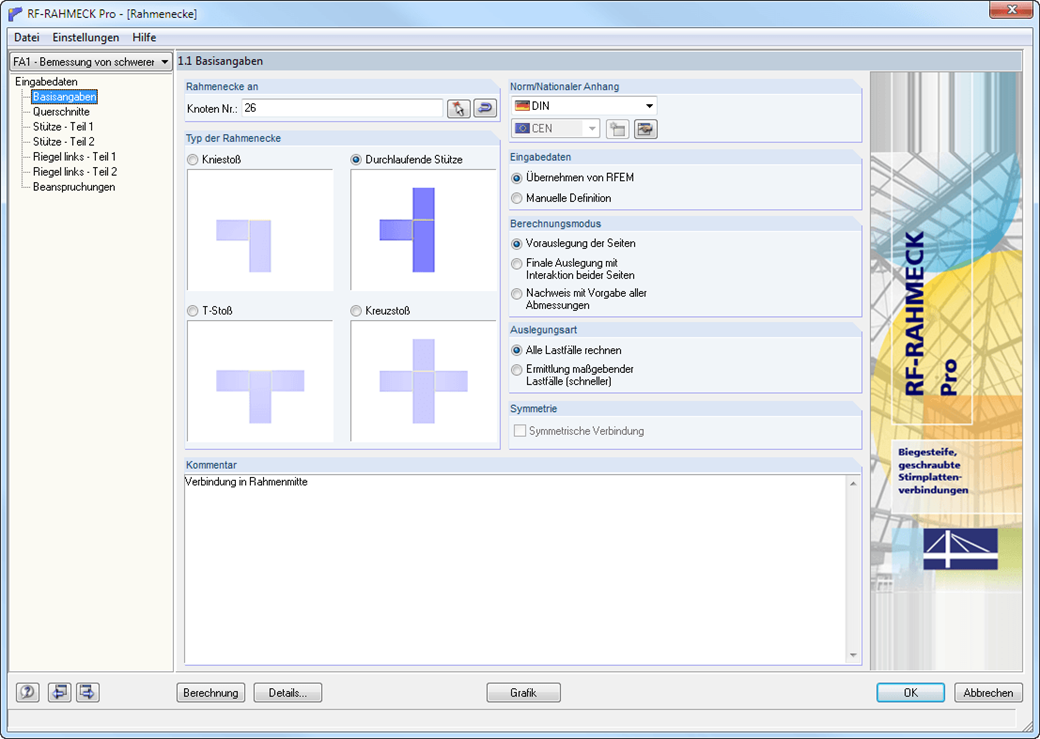

• Importação de dados de geometria e carga do RFEM/RSTAB ou especificação manual da ligação (por exemplo, para recálculo sem um modelo existente do RFEM/RSTAB)
• Ligações alinhadas em cima ou ligações com fila de parafusos na extensão
• Dimensionamento para momentos de pórtico positivos e negativos
• Inclinações diferentes para vigas horizontais à esquerda e à direita, assim como possibilidade de aplicação para pórticos de coberturas de uma ou duas águas
• Consideração de banzos adicionais numa viga horizontal, por exemplo para secções de secção variável
• Juntas em T ou em cruz simétricas ou assimétricas
• Ligação em ambos os lados com diferente altura de secção na direita e na esquerda

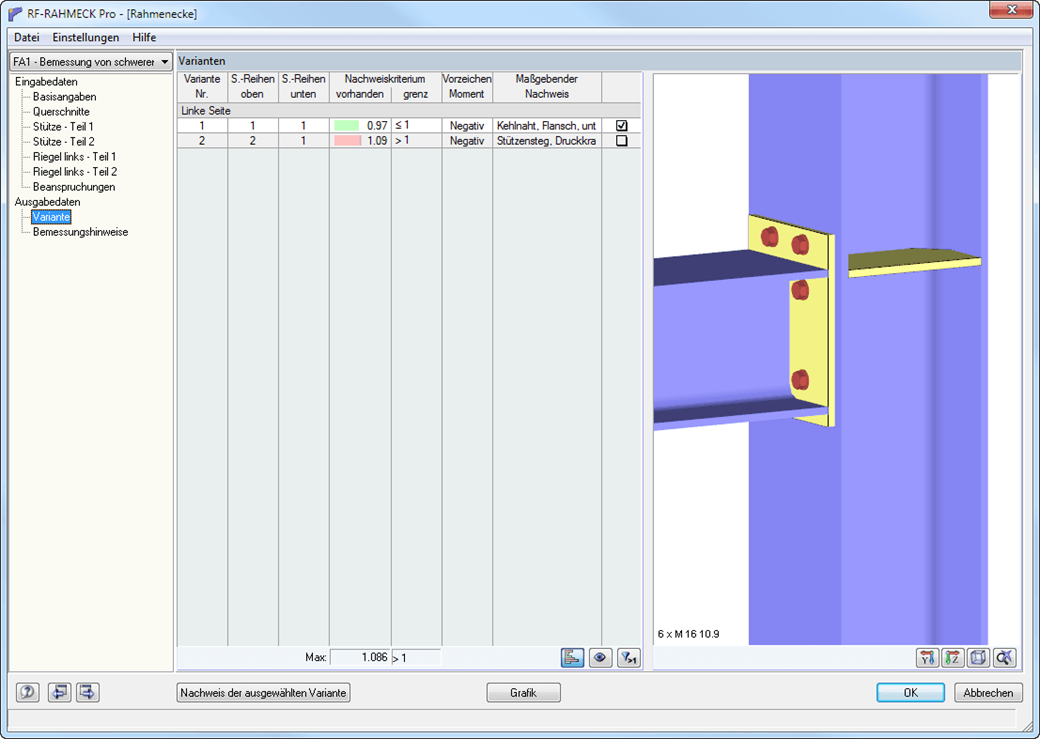

• Sugestão automática da disposição dos parafusos e reforços necessários
• Modo de dimensionamento opcional com possibilidade de especificar todos os espaçamentos de parafusos, soldaduras e espessuras de chapa
• Verificação da possibilidade de aparafusar com dimensões ajustáveis das chaves utilizadas
• Classificação da ligação por rigidez com cálculo da rigidez da mola de ligação para consideração no cálculo dos esforços internos
• Comprovação de até 45 verificações individuais (componentes) da ligação
• Determinação automática dos esforços internos determinantes para cada verificação individual

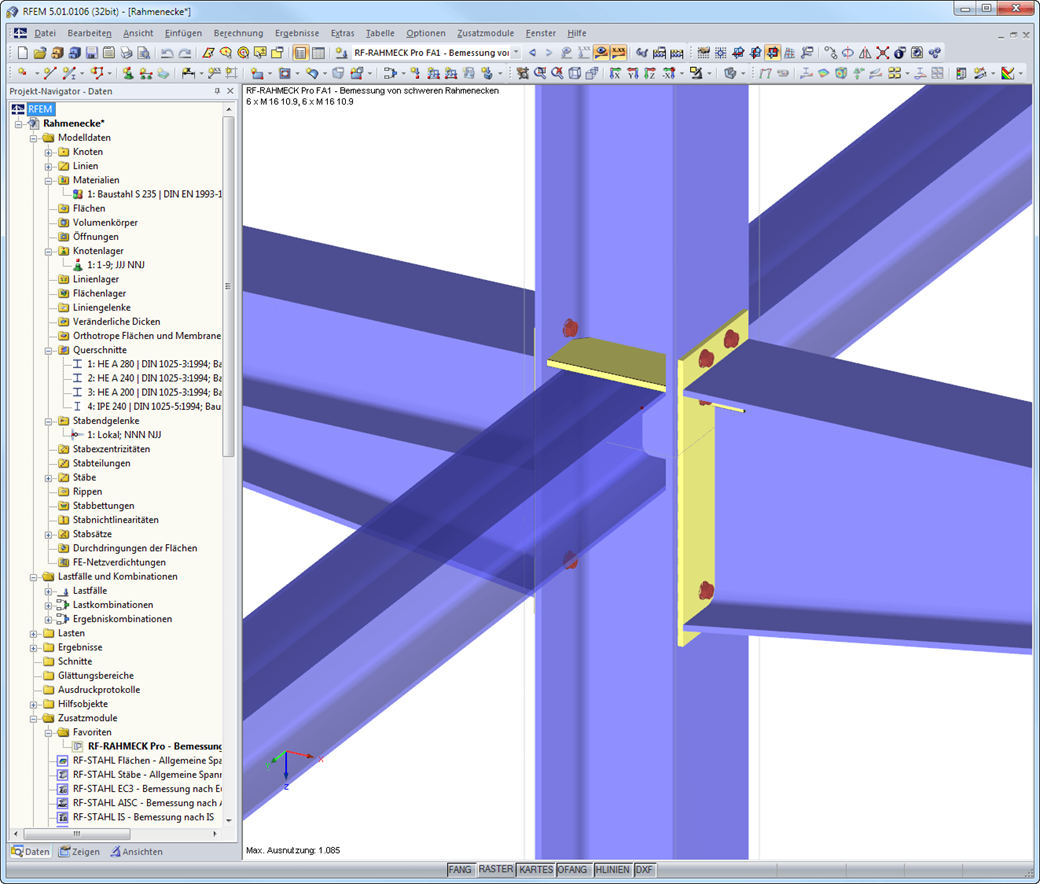

• Saída gráfica controlável da ligação no modo de composição com especificação dos dados do material, espessuras de chapas, cordões de soldadura, espaçamentos de parafusos e todas as dimensões para a construção
• Configuração expansível integrada e flexível para anexos nacionais segundo a norma EN 1993-1-8
• Conversão automática dos esforços internos do cálculo dos pórticos para as respetivas secções, também para ligações de barras excêntricas
• Determinação automática da rigidez inicial S_j,ini da ligação
• Verificação detalhada da plausibilidade de todas as dimensões com especificação dos limites de entrada (por exemplo, para distâncias de borda e espaçamento de furos)
• Introdução opcional de forças de compressão no pilar através de contacto
• Possibilidade de atualização da altura da viga horizontal para ligações de secção variável após otimização da geometria da secção no RF-/FRAME-JOINT Pro

O RF-/FRAME-JOINT Pro realiza durante o dimensionamento as seguintes verificações de acordo com as normas EN 1993-1-8 ou DIN 18800:

• Placa de extremidade da viga e do banzo do pilar segundo a teoria da linha de cedência
• Parafusos à tração (incluindo forças de contacto)
• Parafusos ao corte
• Introdução de força de tração na alma do pilar e da viga
• Verificação da encurvadura local da chapa de gusset de canto
• Verificação ao corte da chapa de gusset de canto
• Introdução de força de compressão na alma do pilar e verificação da encurvadura da chapa da alma
• Caso necessário:
  • Verificação de reforço diagonal
  • reforço da alma
  • Reforço de alma de pilar
• Introdução de força de compressão na viga horizontal
• Verificação de cordões de soldadura
