Module additionnel pour RFEM
RF-FRAME-JOINT Pro

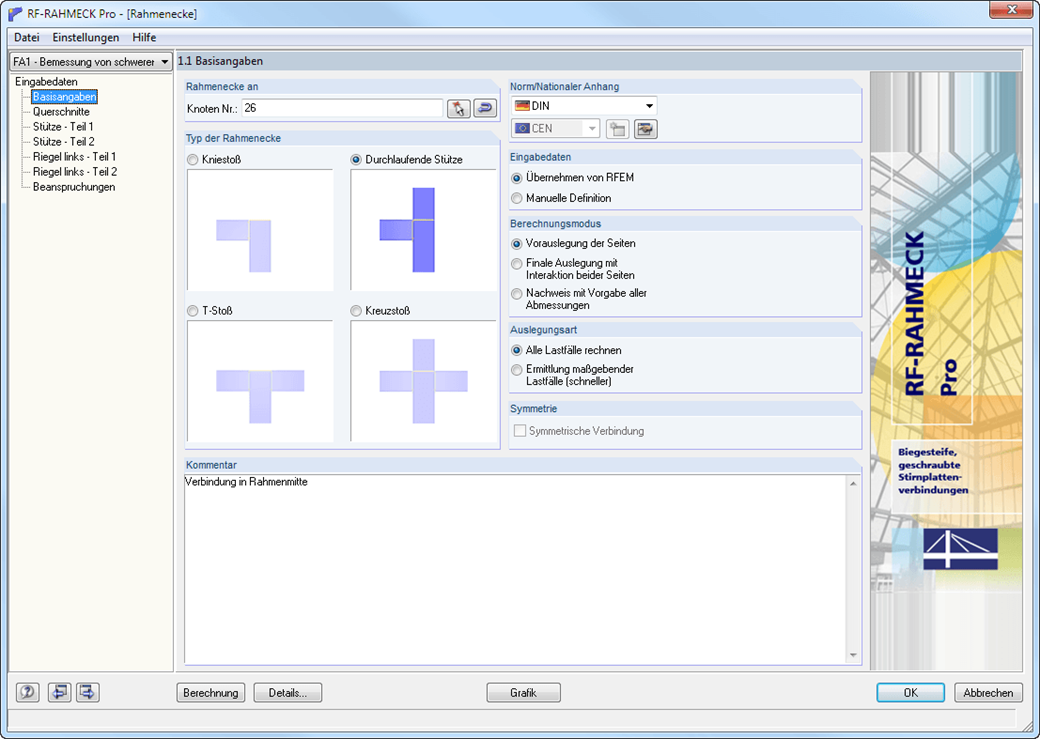

• Vérification des articulations en T, des assemblages en croix et des assemblages de poteaux continus avec des profilés en I
• Importation de la géométrie et des données de charge de RFEM/RSTAB ou définition manuelle de l'assemblage (par exemple pour le recalcul sans modèle RFEM/RSTAB existant)
• Assemblages affleurants ou assemblages avec rangée de boulons
• Vérification des moments d'assemblage de portique positifs et négatifs
• Diverses inclinaisons de poutres horizontales droite et gauche ainsi qu'une application aux charpentes de toitures à un ou deux versants

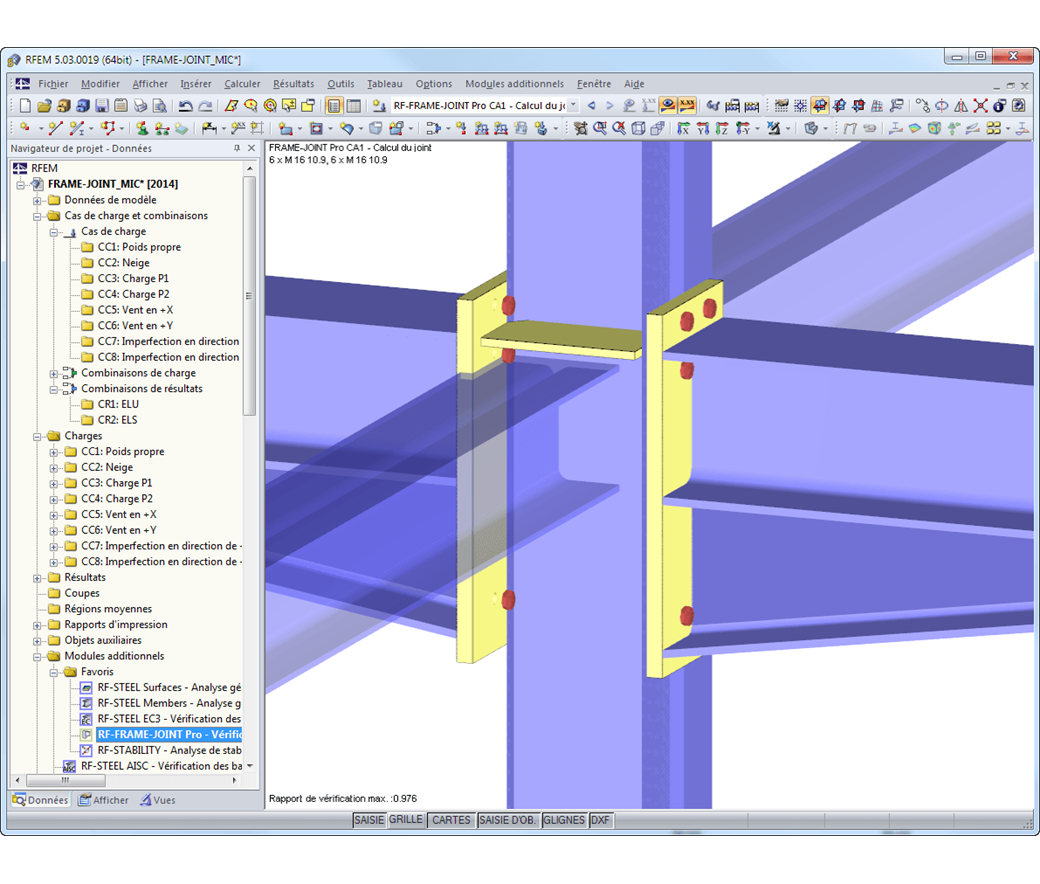

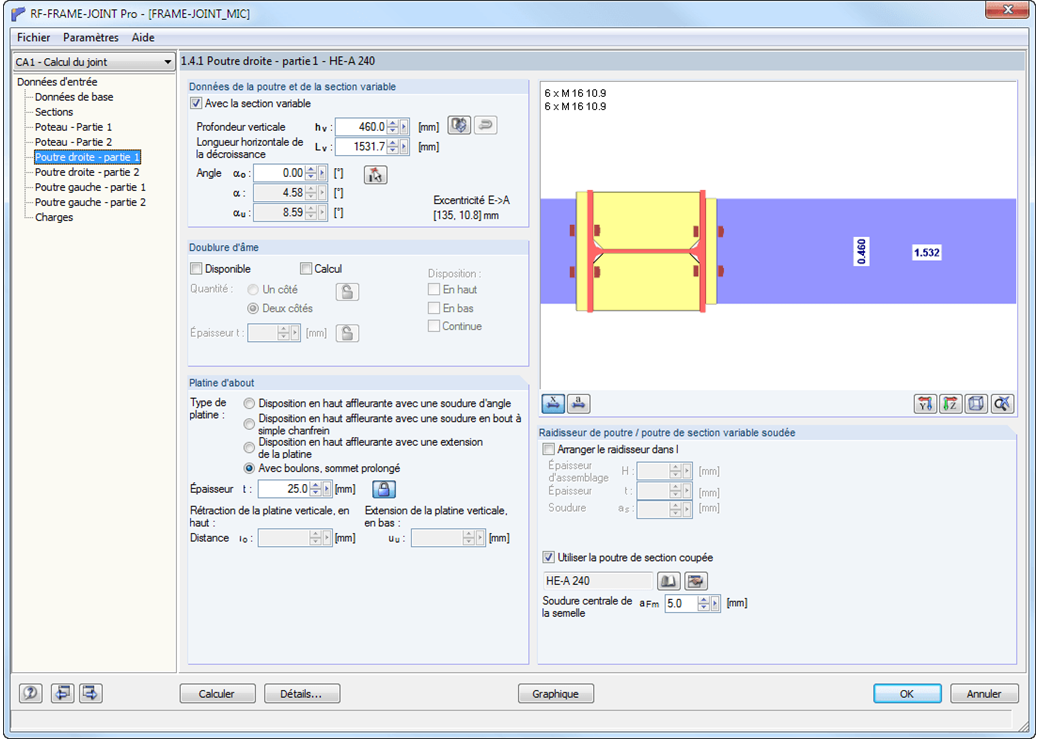

• Considération de semelles supplémentaires dans une poutre horizontale, par exemple pour les sections à inertie variable
• Joints en T ou en croix symétriques et asymétriques
• Assemblage bilatéral avec des hauteurs de section différentes à droite et à gauche

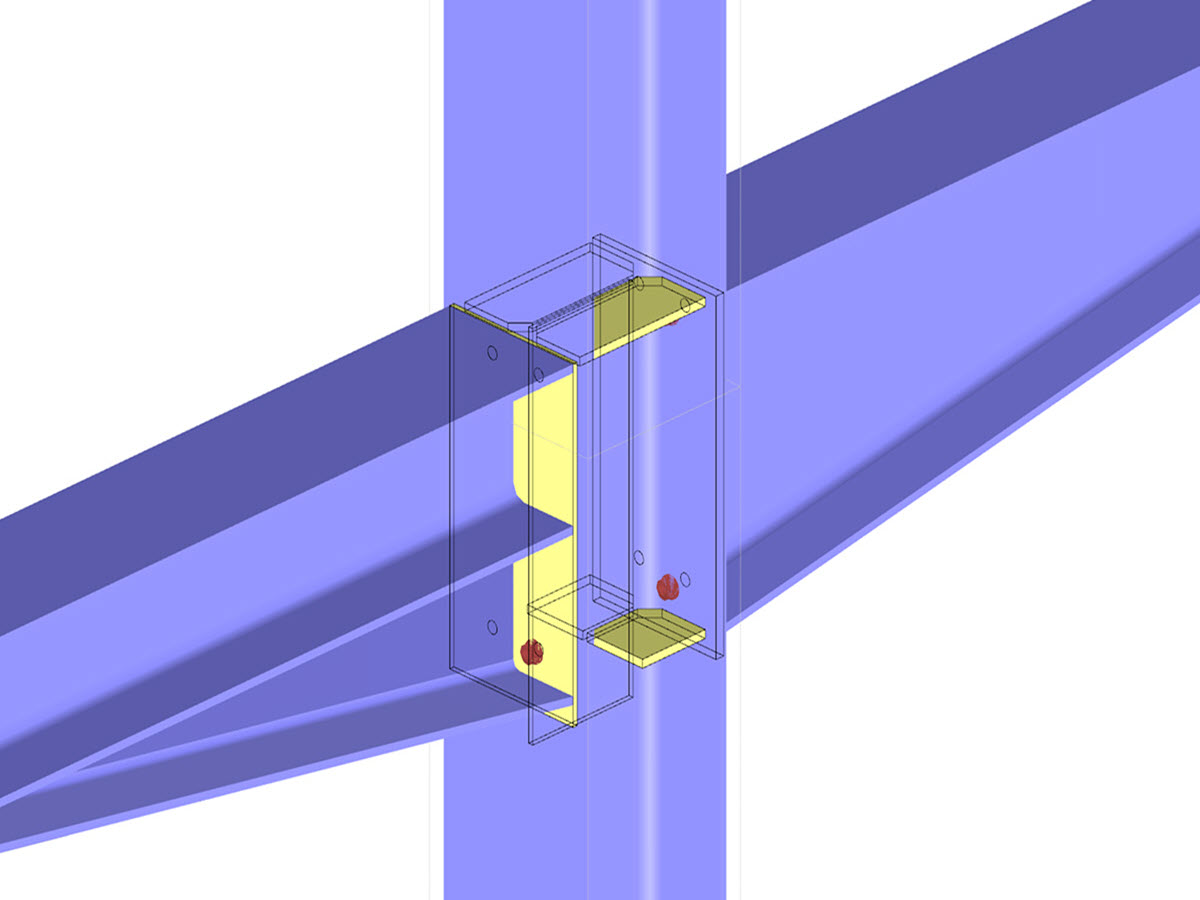

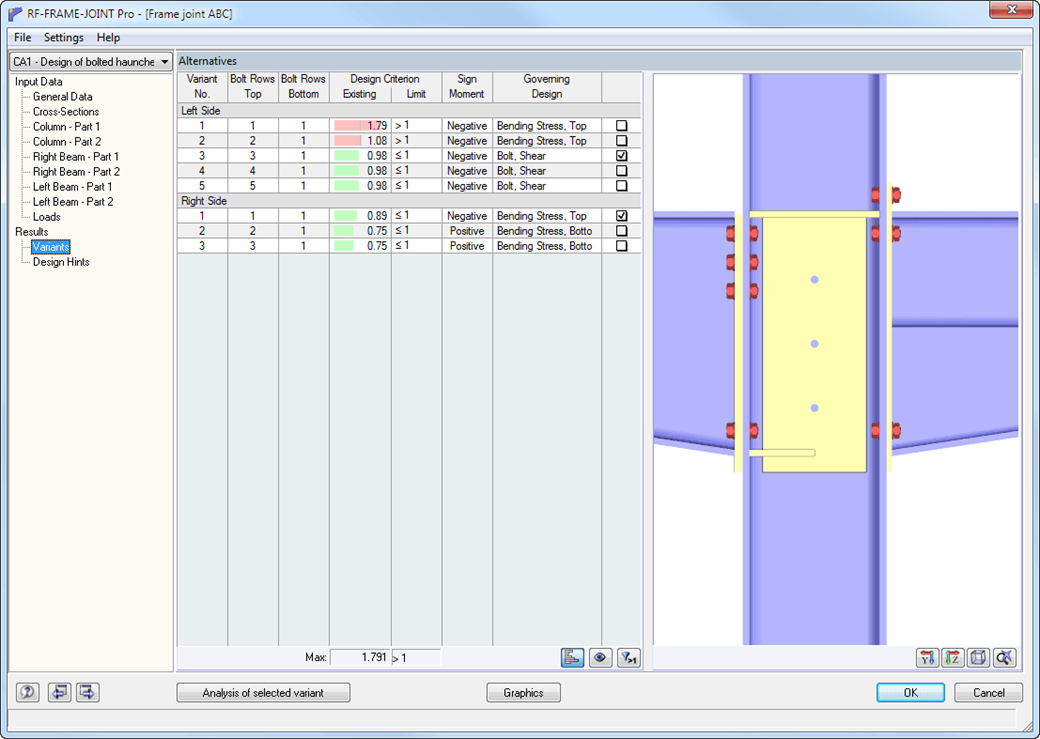

• Calcul préliminaire automatique de la disposition des boulons et des rigidité requises
• Mode de calcul optionnel avec possibilité de spécifier tous les espacements entre les boulons, les soudures et les épaisseurs des tôles
• Vérification de la vis avec les dimensions ajustables des clés utilisées
• Classification des assemblages par rigidité et calcul des raideurs de ressort des assemblages considérés dans la détermination des efforts internes
• Vérification de 45 vérifications au maximum (composants) de l'assemblage
• Détermination automatique des efforts internes déterminants pour chaque vérification
• Graphiques d'assemblage contrôlables en mode rendu avec spécifications du matériau, épaisseur de tôle, soudures, espacement des boulons et toutes les dimensions pour la construction
• Paramètres intégrés et extensibles des Annexes Nationales selon la norme EN 1993-1-8
• Conversion automatique des efforts internes du calcul de structure dans les sections correspondantes, également pour les assemblages de barres excentriques
• Détermination automatique de la rigidité initiale S_j,ini de l'assemblage
• Contrôle détaillé de plausibilité de toutes les dimensions, y compris les spécifications des limites d'entrée (par exemple, pour les distances de contour et l'espacement des trous)
• Application facultative des forces de compression à un poteau via le contact
• Mise à jour de la hauteur de section des poutres horizontales dans le cas d'assemblages à inertie variable après optimisation de la géométrie des assemblages dans RF-/FRAME-JOINT Pro

Le module RF-/FRAME-JOINT Pro effectue les vérifications suivantes selon EN 1993-1-8 ou DIN 18800 :

• Platine d'about et semelle de poteau selon la théorie de l'articulation plastique
• Boulons en traction (y compris les forces de contact)
• Boulons en cisaillement
• Introduction de l'effort de traction dans l'âme de poteau et de poutre
• Vérification de flambement de la plaque gousset
• Vérification de cisaillement de la plaque gousset
• Introduction de l'effort de compression dans l'âme de poteau et vérification du flambement pour la platine d'âme
• Si requis :
  • Vérification du raidisseur diagonal
  • Raidisseur d'âme
  • Paroi de l'âme supplémentaire
• Introduction de l'effort de compression dans la poutre horizontale
• Vérification des soudures
