EN 1993-1-8 (EC 3) 框架节点
总数： 4
FRAME-JOINT Pro | 产品特性
- 计算膝关节、T 形节点、十字节点和 I 形柱连续节点
- 从 RFEM/RSTAB 导入几何尺寸和荷载数据，或者手动指定连接节点（例如在没有现有 RFEM/RSTAB 模型的情况下重新计算）
- 顶部齐平连接或在扩展中与螺栓一排连接
- 可计算框架节点的正弯矩和负弯矩
- 计算左右横梁不同倾角以及适用于双坡屋面和单坡屋面框架的问题
- 考虑水平梁中的附加翼缘，例如楔形截面
- 对称和不对称的T型节点或十字节点
- 左侧和右侧具有不同截面高度的双面连接
- 自动初步计算螺栓布置和所需刚度
- 可以指定所有螺栓间距、焊缝和板材厚度的设计模式
- 检查用过的扳手的活动尺寸
- 按刚度分类的连接类型以及计算连接处的弹簧刚度
- 最多检查 45 个连接设计（组件）
- 自动计算每种设计的主导内力
- 渲染模式下可控制的连接图形，包括材料、板材厚度、焊缝、螺栓间距和所有结构尺寸的规定
- 集成且可灵活扩展的国家附录设置按照欧洲规范 EN 1993-1-8
- 自动将结构内力转换为相应的截面，也适用于偏心杆件连接
- 自动计算连接的初始刚度 Sj,ini
- 对所有尺寸标注的真实性检查，包括输入限值的设定（例如边距和孔距的限值）
- 可选通过接触在柱子上施加压力
- 在 RF-/FRAME-JOINT Pro 中连接几何优化后，在变截面连接的情况下更新水平梁的截面高度

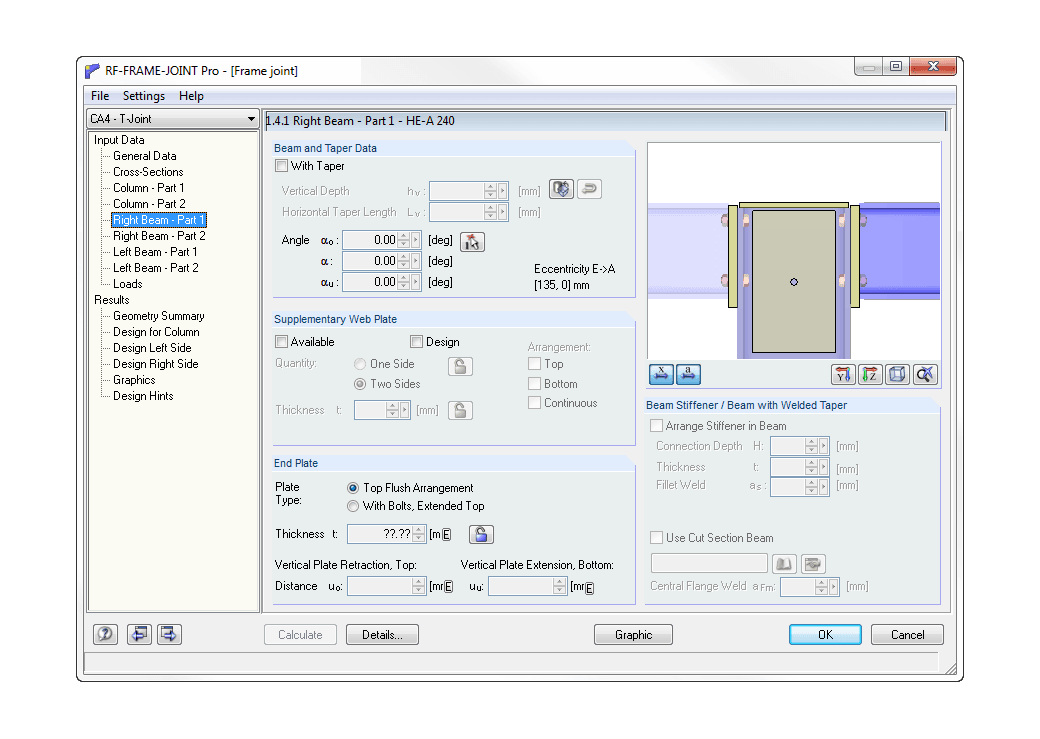

FRAME-JOINT Pro | 输入
附加模块 RF-/FRAME-JOINT Pro 可以对 RFEM/RSTAB 中计算得出的结构连接进行验算。 如果没有 RFEM/RSTAB 结构模型，您可以手动定义几何形状和荷载。例如，在检查外部计算时。
设计好的节点通常是从 RFEM/RSTAB 导入的。 模块会自动识别所有连接的杆件并为其分配连接类型。 根据不同的连接类型，您可以定义肋、垫板、腹板、螺栓、焊缝和孔间距的更多细节。 在 RFEM/RSTAB 中用户可以选择任意的荷载工况、荷载组合或结果组合作为荷载。

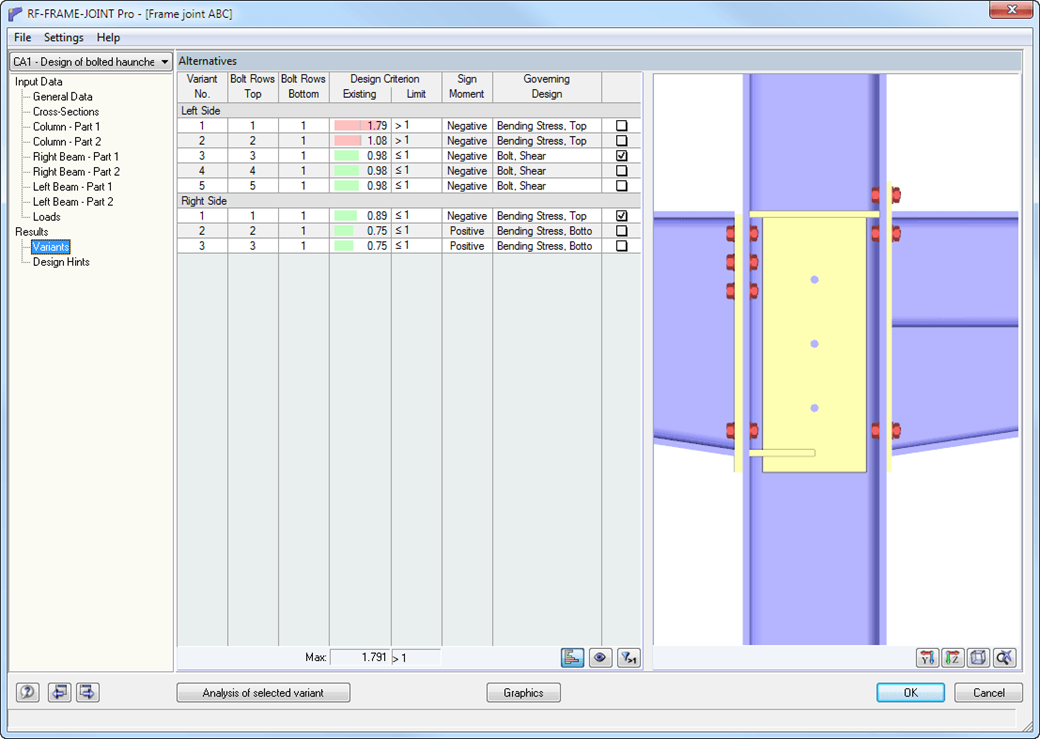

在“初步设计”计算模式下，RF-/FRAME-JOINT Pro 会执行第一个计算步骤，然后进行相应的布置建议。 在选择相关布置后，模块将通过详细的结果表和图形显示所有设计方案。
FRAME-JOINT Pro | 设计
模块 RF-/FRAME-JOINT Pro 按照规范 DIN 18800 或者 EN 1993-1-8 进行下列计算：
- 梁端板和柱子翼缘按照屈服线理论
- 螺栓受拉 (包括撬力)
- 螺栓抗剪
- 框架柱和梁腹板拉力传递
- 角板的屈曲验算
- 角板的抗剪验算
- 框架柱腹板压力传递和腹板屈曲验算
- 如果需要可进行下列验算：
- 斜向加劲肋
- 腹板加强肋
- 腹板加厚板
- 框架梁压力传递
- Weld design
FRAME-JOINT Pro | 结果输出

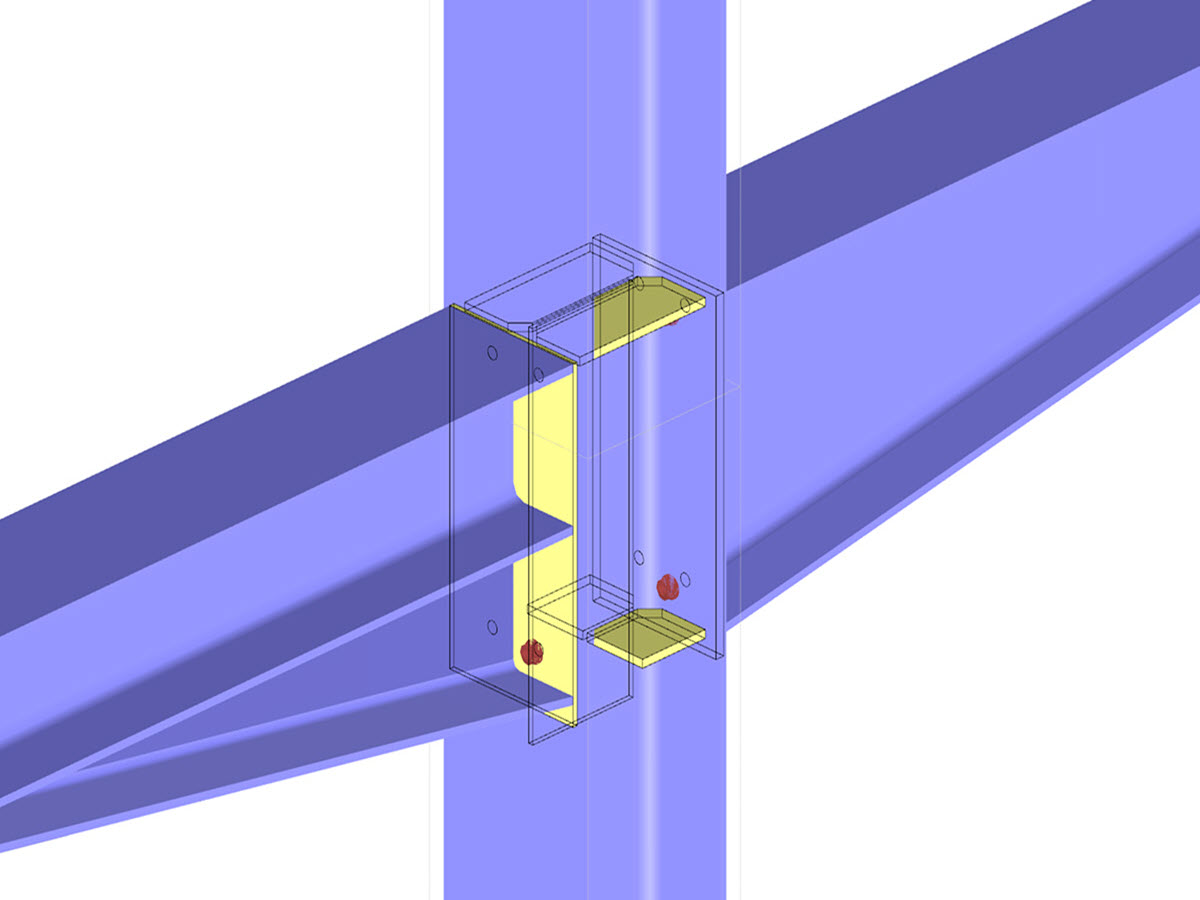

首先，该模块组合了柱子和水平梁的主导设计，并在结果表中显示连接几何形状。 在其他的结果表格中包含所有重要的设计细节，例如流线长度、螺栓承载力、焊缝应力或连接刚度。 所有连接都在 3D 渲染图形中显示。

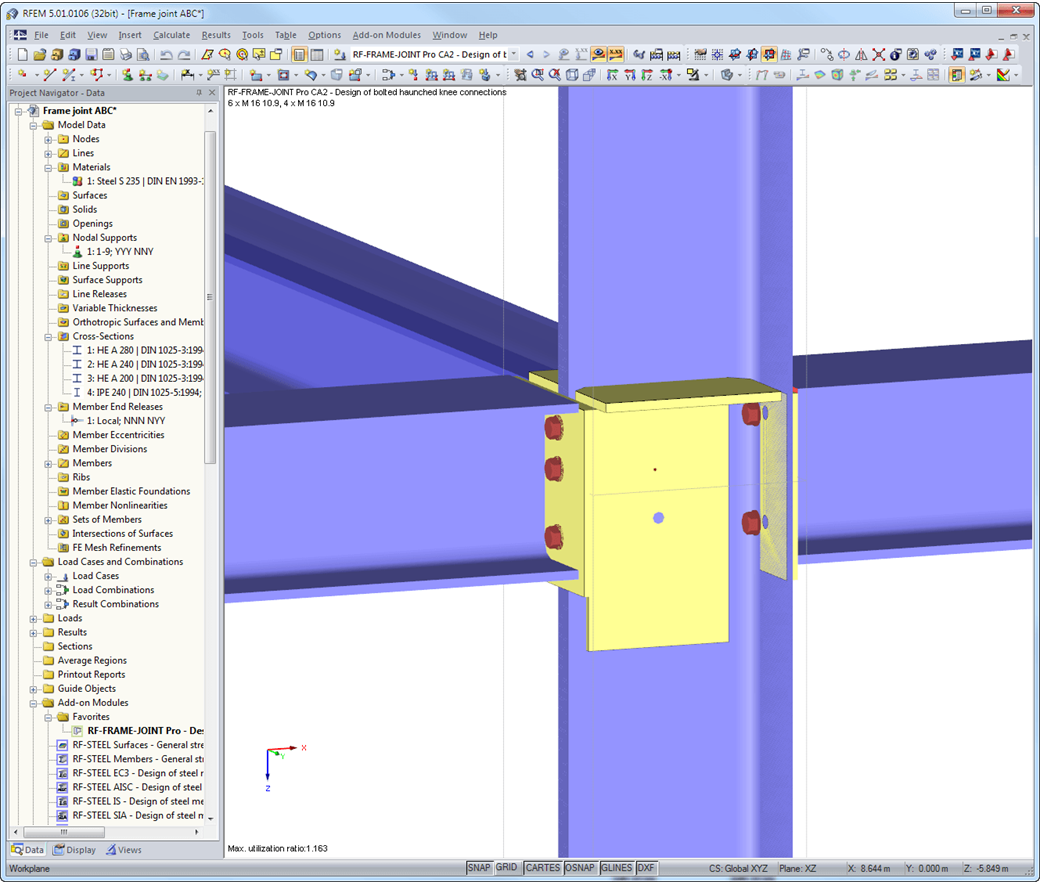

并且可以直接打印出对连接结构重要的尺寸、材料规格和焊缝。 在 RF-/FRAME-JOINT Pro 或直接在 RFEM/RSTAB 模型中可以对连接节点进行可视化。 所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出，所以在设计阶段就可以对软件进行目测检查。
