Дополнительный модуль к RFEM 5
RF-FRAME-JOINT Pro

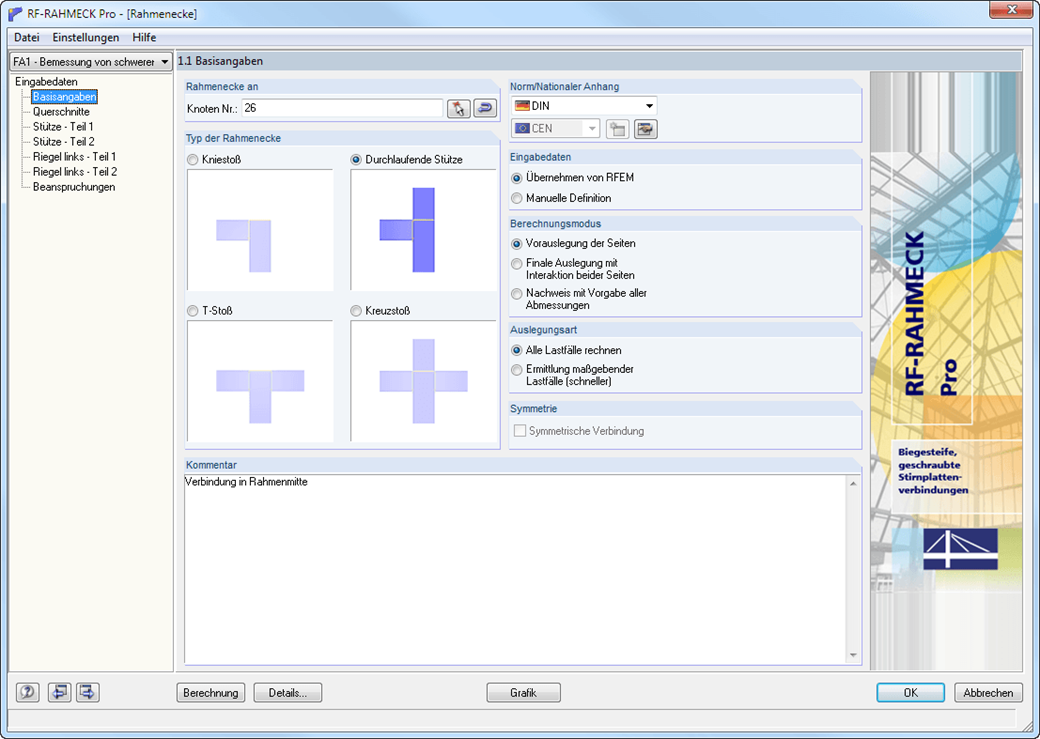

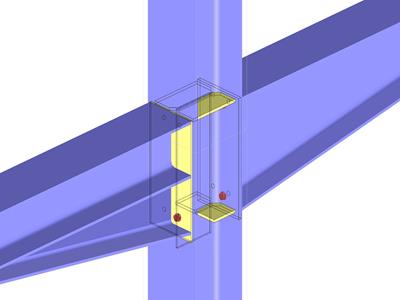

• Расчёт угловых, тавровых, поперечных соединений и непрерывных соединений колонн с двутавровыми профилями

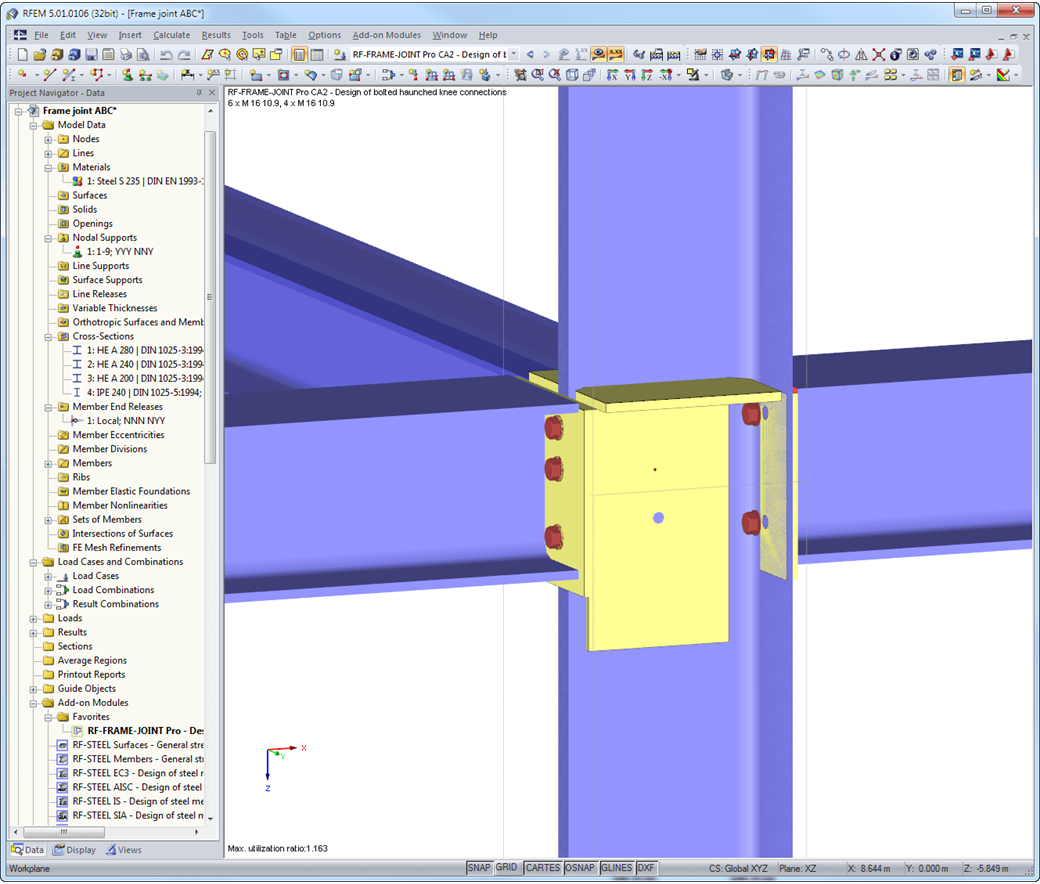

• Импорт геометрии и данных по нагрузкам из RFEM/RSTAB или задание соединения вручную (например, для перерасчета без существующей модели RFEM/RSTAB)
• Соединения заподлицо или соединения с рядом болтов в продолжении
• Расчет положительных и отрицательных моментов рамных соединений
• Различный наклон правых и левых горизонтальных балок, а также применение к каркасам односкатных и двускатных крыш
• Учет дополнительных полок в горизонтальной балке, например, для конических сечений
• Симметричные и асимметричные тавровые или крестообразные соединения
• Двустороннее соединение с разной высотой сечения справа и слева

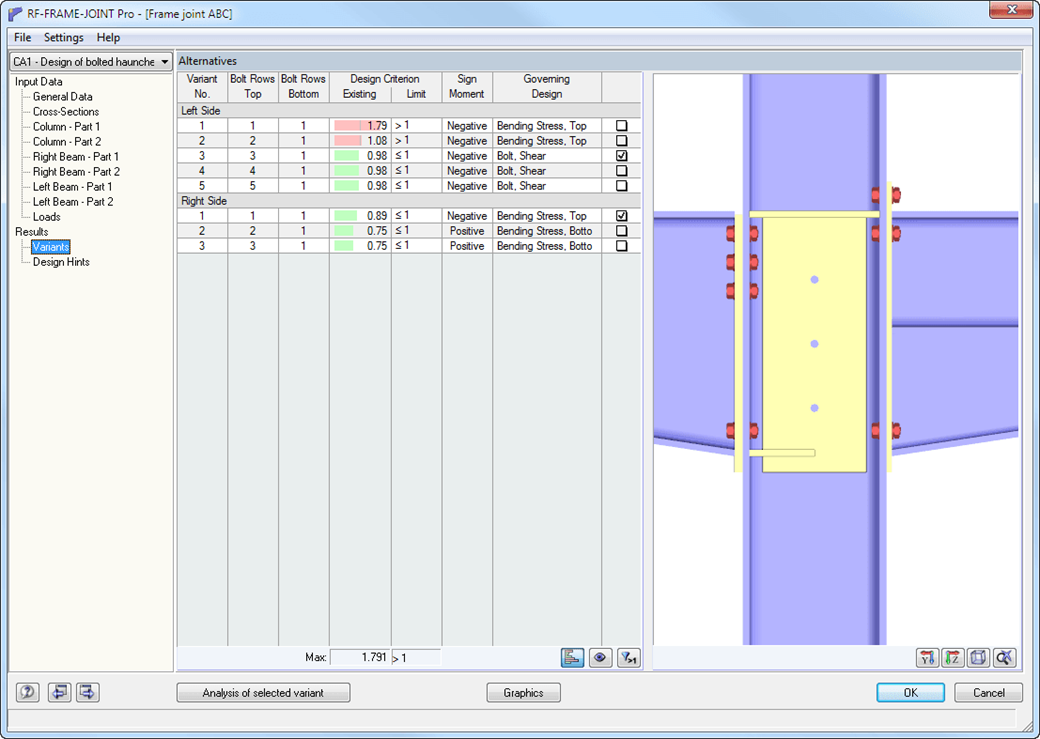

• Автоматический предварительный расчет расположения болтов и требуемого усиления жесткости

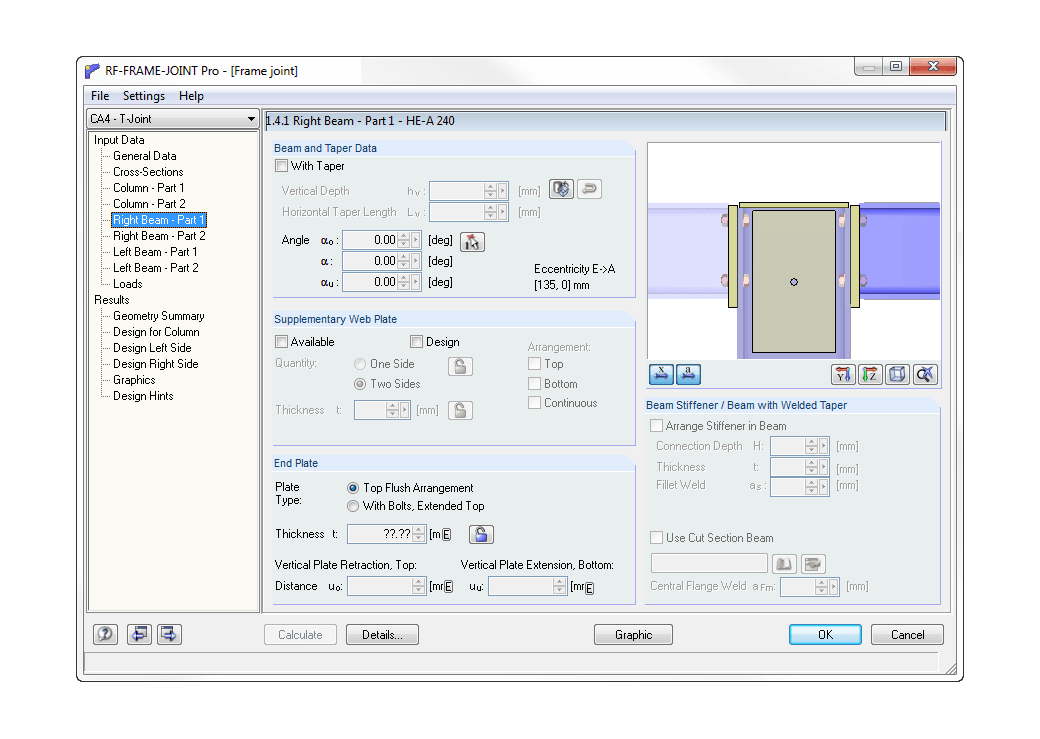

• Расчётный режим с возможностью задания расстояния между болтами, сварных швов и толщины листа
• Проверка вкручиваемости с регулируемыми размерами используемых ключей
• Классификация соединений по жесткости и расчет жесткости пружины соединений, учитываемых при определении внутренних сил
• Проверка до 45 отдельных расчетов (компонентов) соединения
• Автоматическое определение определяющих внутренних сил для каждого отдельного расчета
• Контролируемая графика соединений в режиме рендеринга с указанием материала, толщины листа, сварных швов, шага болтов и всех конструктивных размеров
• Интегрированные и гибко расширяемые настройки национальных приложений для нормы EN 1993-1-8
• Автоматическое преобразование внутренних сил из расчета конструкций в соответствующие сечения, также для внецентренных соединений стержней
• Автоматическое определение начальной жесткости S_j,ini соединения
• Подробная проверка достоверности всех размеров, включая спецификации вводных пределов (например, для расстояний до краёв и шагов отверстий)
• Возможность приложения сжимающих сил к колонне посредством контакта
• Возможность обновления высоты сечения горизонтальных балок у конических соединений после оптимизации геометрии соединения в RF-/FRAME-JOINT Pro

Дополнительный модуль The RF-/FRAME-JOINT Pro способен выполнить следующие расчеты по нормам EN 1993-1-8 или DIN 18800:

• Торцевая пластина балки и полка колонны по теории пластического шарнира
• Болты на растяжение (включая контактные силы)
• Болты на срез
• Действие растягивающей силы в стенке колонны и стенке балки
• Расчет накладка усиления на устойчивость
• Расчет накладка усиления на сдвиг
• Действие сжимающей силы в стенке колонны и расчет плита стенки на устойчивость
• При необходимости:
  • Расчет диагональных ребер жесткости
  • элемент жесткости стенки
  • Дополнительная стенка балки
• Действие сжимающей силы в горизонтальной балке
• Расчет шва
