Modules additionnels pour RFEM 5 - Assemblages

Le module complémentaire RF-FRAME-JOINT Pro permet de calculer des assemblages rigides et boulonnés entre des poteaux et des poutres droites, puis de classer ces assemblages. Les assemblages rigides boulonnés sont considérés avec la méthode de la charge ultime selon l'Eurocode 3.

Des raidisseurs, des plaques d'âme et des plaques de remplissage peuvent éventuellement être fournis, et vérifier si les assemblages peuvent être vissés.

RF-JOINTS Steel - DSTV permet de calculer les assemblages de poutres en I articulées et résistantes pour les barres conformément à la directive allemande « Assemblages typiques dans la construction métallique » (Typisierte Anschlüsse im Stahlhochbau). Les résistances sont déterminées selon l'Eurocode 3.

Il est possible de calculer des assemblages résistants aux moments avec des platines d'about affleurantes et prolongées ainsi que des joints de panne résistants à la flexion, des assemblages de poutres articulées à l'aide de platines d'about et de cornières et des encoches de poutre IK.

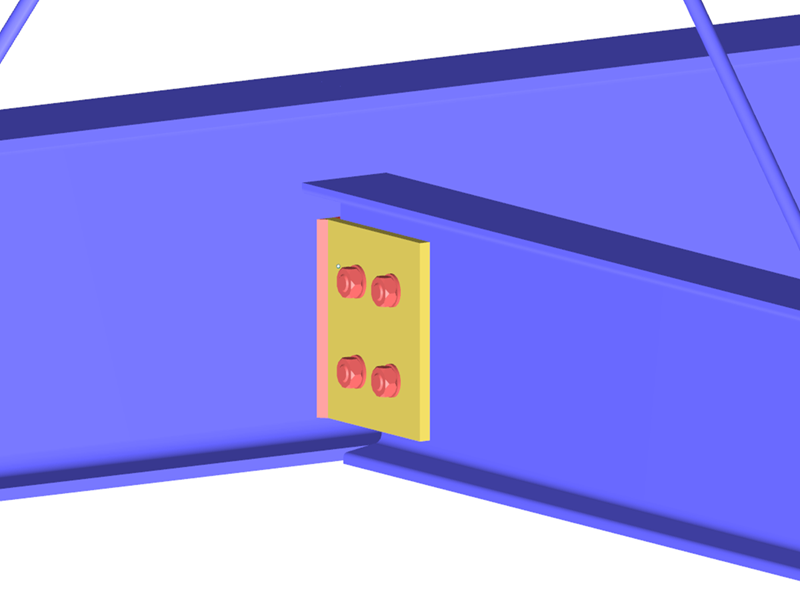

Le module additionnel RF-JOINTS Steel - Pinned vous permet de configurer et de vérifier les assemblages de cisaillement des poutres en I. La vérification est effectuée selon les normes Eurocode 3 et les Recommandations européennes pour le calcul des assemblages simples en acier.

Quatre types peuvent être sélectionnés : avec cornière, avec plaque de connexion, avec platine d'about et avec cornière et platine d'about.
Tous les assemblages sont clairement affichés dans un graphique 3D comprenant toutes les dimensions nécessaires pour les plaques et les cornières, y compris la disposition des trous. Les graphiques peuvent être transférés dans le rapport d'impression avec les lignes de cote, les descriptions des boulons et des soudures.

Le module additionnel RF-JOINTS Steel - Rigid permet de configurer et de vérifier des assemblages résistants aux moments de poutres en I laminées et soudées. La vérification est effectuée selon la norme EN 1993-1-8:2010 (Annexes Nationales incluses).

Trois types peuvent être sélectionnés : Assemblage rigide poutre-poteau avec platine d'about, assemblage rigide avec platine d'about comme assemblage de poutre et assemblage rigide avec éclisse.
Les assemblages sont calculés avec la sortie de presque toutes les valeurs intermédiaires pertinentes et avec un affichage graphique de la contrainte de composant respective, de sorte que le calcul soit toujours compréhensible et vérifiable pour l'utilisateur.

Le module additionnel RF-JOINTS Steel - Column Base vous permet de calculer des semelles de poteaux en acier articulés et encastrés selon les spécifications de la norme EN 1993-1-8 (y compris les annexes nationales).

Pour les pieds de poteaux articulés, vous pouvez choisir entre quatre assemblages de plaque de base pour répondre aux exigences des différents projets de construction. Cette diversité permet une conception plus flexible et une capacité d'adaptation aux besoins spécifiques d'un projet de construction.

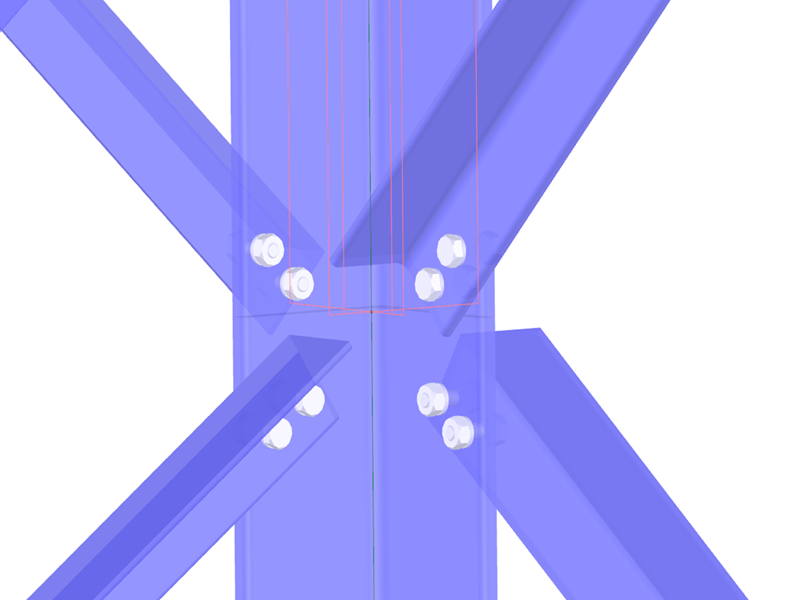

Le module additionnel RF-JOINTS Steel - Tower est spécialisé dans la vérification des assemblages articulés vissés de barres de tours en treillis selon les normes de l'Union européenne.

L'application permet de réaliser une gamme complète de différents types d'assemblages, tels que des assemblages diagonales boulonnés sans goussets en 2D ou en 3D, ainsi que des assemblages de poteaux boulonnés. Les assemblages T, K et KT sont pris en compte pour les assemblages de diagonales.

RF-JOINTS Steel - SIKLA permet de calculer des assemblages Sikla selon GS. Elle comprend des consoles AK et TKO ainsi que des platines d'about STA, WBD et WD. L'interaction des efforts internes et des excentrements est prise en compte. Le module additionnel détermine les constantes de ressort non linéaires, contrôle la géométrie des assemblages et les sections de poutre.

Il documente également le chargement et le compare aux résistances, y compris les rapports d'utilisation pour chaque assemblage. La détermination automatique des efforts internes déterminants pour les cas de charge et les nœuds de connexion facilite la conception et l'analyse des assemblages Sikla.

RF-JOINTS Timber - Steel for Timber Joints est un module additionnel de RFEM qui permet de concevoir des assemblages où des barres en bois sont fixées grâce à des plaques en acier. Le module fournit des éléments de connexion sous forme de broches, tels que des chevilles, des vis, des clous et des boulons.

Les paramètres d'assemblage peuvent être importés depuis les modules additionnels RF-JOINTS Timber. Les barres connectées sont importées depuis le modèle RFEM. Le module additionnel contrôle automatiquement si les conditions géométriques sont remplies.

Le module additionnel RF-JOINTS Timber - Timber to Timber permet de calculer les assemblages bois-bois directs avec vis lardées.

L'application vous permet de vérifier des assemblages articulés pour des diamètres de boulon compris entre 6 mm et 12 mm, en considérant l'inclinaison biaxiale de la barre connectée (comme dans le cas d'un assemblage jack-chevron). Il permet d'effectuer des vérifications automatiques de l'espacement minimal entre les vis et de définir librement l'espacement des vis.

RF-LIMITS permet d'analyser la capacité portante des barres, des extrémités de barres, des nœuds, des appuis nodaux et des surfaces par rapport à la résistance ultime définie.

La base de données extensible comprend des organes d'assemblage pour le bois (SIHGA, Sherpa, WÜRTH, Simpson StrongTie, KNAPP) et pour l'acier (assemblages normalisés pour les structures en acier selon l'EC 3, M-connect).

Le module additionnel RF-HSS permet de calculer et d'analyser les différents assemblages de sections creuses. Cela inclut le calcul des nœuds de treillis 2D et 3D qui peuvent être constitués de sections creuses circulaires, carrées ou rectangulaires.

Ce module additionnel s'intègre parfaitement à RFEM 5, reconnaît automatiquement la géométrie et permet de définir manuellement l'assemblage. Il offre une vaste bibliothèque de sections creuses pour les membrures et les bielles, ainsi qu'une sélection de types d'assemblages selon les normes et les coefficients partiels de sécurité pour différents pays, et d'autres fonctions.
