Module additionnel pour RFEM 5
RF-JOINTS Timber - Steel to Timber

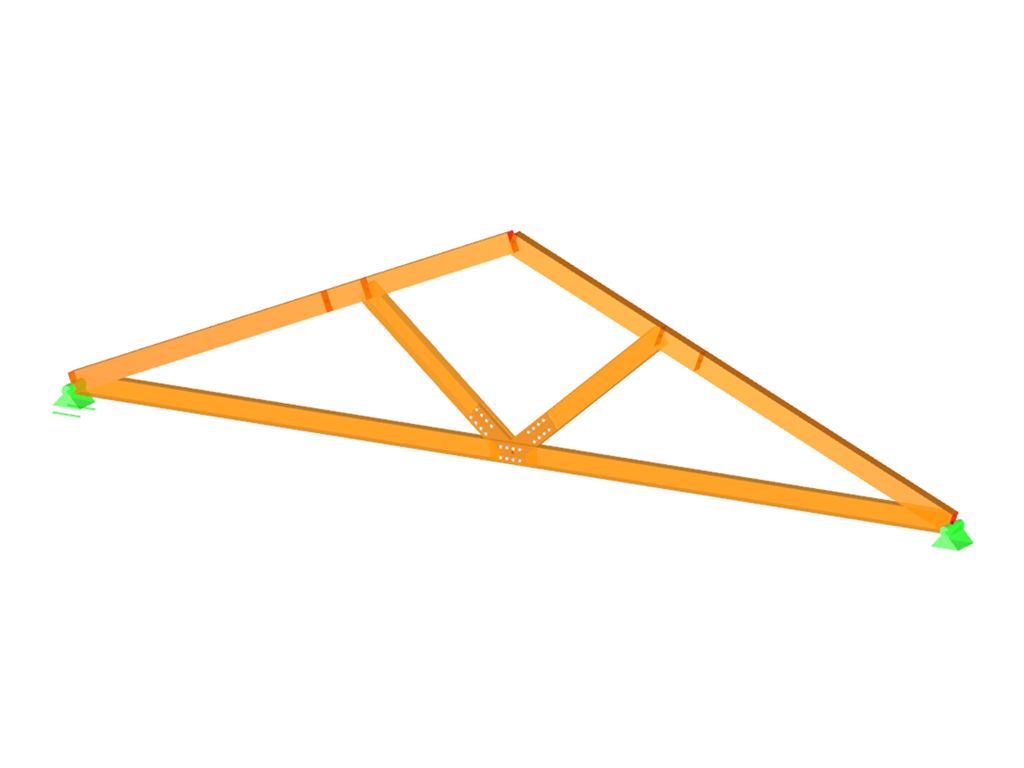

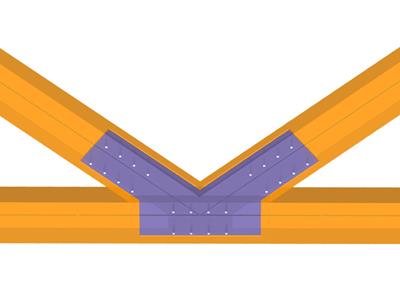

RF-JOINTS Timber - Steel to Timber est un module additionnel pour RFEM 5 permettant de calculer des assemblages où des barres en bois sont fixées par des plaques en acier. Le module fournit des éléments de connexion sous forme de broches, tels que des chevilles, des vis, des clous et des boulons.

Les paramètres d'assemblage peuvent être importés depuis les modules additionnels RF-JOINTS Timber. Les barres connectées sont importées depuis le modèle RFEM. Le module additionnel contrôle automatiquement si les conditions géométriques sont remplies.

Conception d'assemblages bois indirects selon l'Eurocode 5

Nombre total d'articles : 4

Module additionnel RF-/JOINTS Timber - Steel to Timber pour RFEM/RSTAB | Vérification d'assemblages bois indirects selon l'Eurocode 5 et la norme ANSI/AWC NDS 2015.

RF-/JOINTS Timber - Steel to Timber | Fonctionnalités

Vérification des assemblages articulés, semi-rigides et rigides
Définition de 5 plaques métalliques maximum
Jusqu'à 8 poutres connectées à un nœud
Épaisseur de plaque métallique : 5 mm – 40 mm
Toutes les tailles de fixations disponibles
Contrôle automatique de l'espacement minimal entre les fixations
Définition libre des distances entre les fixations (option)
Définition des dispositions asymétriques des fixations (par exemple, des chaînes polygonales quelconques)
Affichage graphique de l'assemblage dans le module et RFEM/RSTAB
Toutes les vérifications nécessaires pour l'acier et le bois (réduction des valeurs de section incluse)
Vérification des armatures de traction transversale (uniquement pour l'EN 1995-1-1)
Exportation des excentrements de barre vers RFEM/RSTAB, ainsi considérés dans la détermination des efforts internes
Option de définition d'une longueur de broche plus courte que la largeur de la section (pour les bouchons de bois)
Export des géométries d’assemblage en format DXF
Résistance au feu selon l'EN 1995-1-2

RF-/JOINTS Timber - Steel to Timber | Entrée

Vous devez d'abord sélectionner le type d'assemblage, la norme de vérification ainsi que le matériau de la plaque et de la goujon en acier. Le système de fixation WS-T de SFS peut également être sélectionné (uniquement pour l'EN 1995-1-1). La nuance correspondante est ensuite prédéfinie selon les indications du fabricant.

Les barres à assembler sont importées du modèle RFEM/RSTAB avec leur position et leur inclinaison. Le module additionnel contrôle automatiquement si les conditions géométriques sont remplies. Il est aussi possible d'entrer uniquement la géométrie de l'assemblage et les efforts internes pour procéder à une vérification rapide.

Les charges sont également importées de RFEM/RSTAB ou, dans le cas d'une définition manuelle des assemblages, les charges sont entrées. Dans la fenêtre Géométrie, vous pouvez définir les dimensions de la plaque métallique ainsi que la disposition des fixations sur les barres connectées.

RF-/JOINTS Timber - Steel to Timber | Vérification

Les rigidités d'assemblage de chaque barre et d'autres données sont listées après le calcul. Les résultats des vérifications suivantes sont affichés :

Contrôle de l'espacement minimum
Capacité de charge de chaque fixation
Plaques en acier (pression diamétrale et contraintes selon l'EC 3 et l'AISC)
Vérification des contraintes avec une section de bois réduite
rupture de cisaillement de bloc
Capacité portante totale (détermination de la rigidité, analyse de la traction transversale uniquement selon l'EN 1995-1-1, etc.)
Résistance au feu selon l'EN 1995-1-2

RF-/JOINTS Timber - Steel to Timber | résultats

Les vérifications sont d'abord rassemblées et affichées dans un tableau avec la géométrie de l'assemblage. Tous les détails de calcul nécessaires se trouvent dans d'autres tableaux de résultats.

Les dimensions et propriétés importantes de matériaux pour la construction des attaches sont aussitôt affichées et peuvent être imprimées. Il est également possible d'effectuer un export au format DFX. Les assemblages peuvent être affichés dans le module RF-/JOINTS Timber - Steel to Timber ainsi que dans RFEM/RSTAB.

Tous les graphiques peuvent être imprimés directement ou transférés dans le rapport d'impression de RFEM/RSTAB. Il est possible de contrôler visuellement les résultats de manière optimale dès la phase de calcul.
