RF-JOINTS Holz - Stahl zu Holz

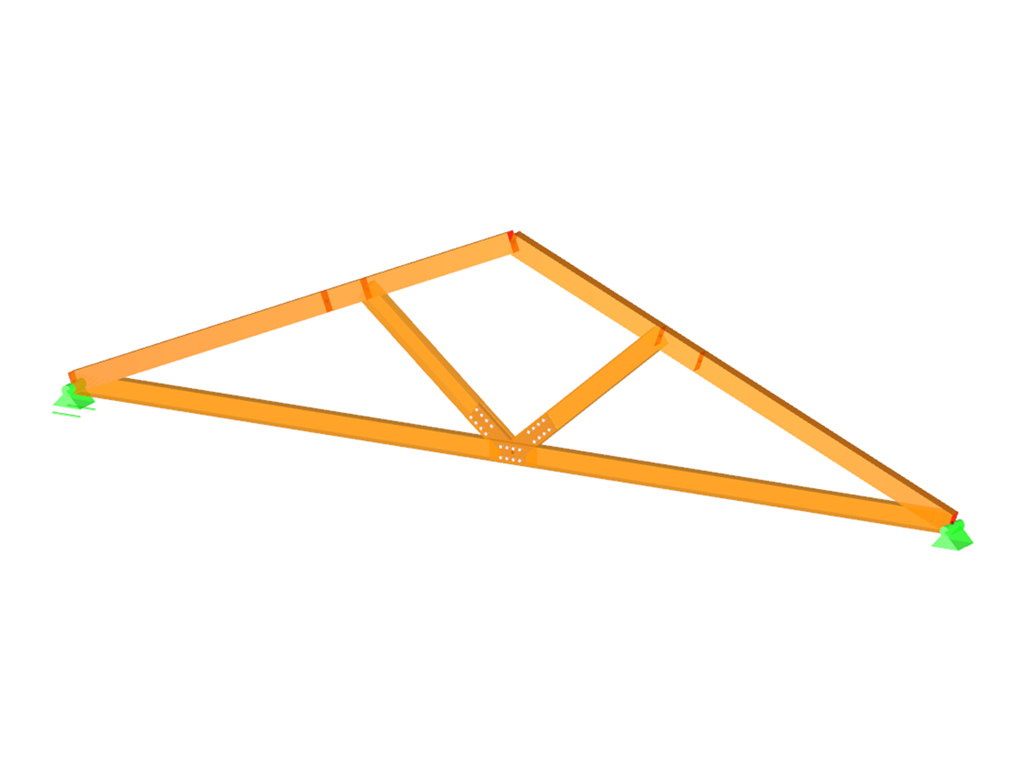

RF-JOINTS Holz - Stahl für Holzverbindungen ist ein Zusatzmodul für RFEM 5, welches das Design von Verbindungen ermöglicht, bei denen Holzstäbe indirekt über Stahlplatten miteinander verbunden sind. Das Modul bietet Verbindungselemente in Form von Stiften, wie Dübel, Schrauben, Nägel und Bolzen.

Verbindungsparameter können aus den Zusatzmodulen RF-JOINTS Holz - importiert werden. Verbundene Stäbe werden aus dem RFEM-Modell importiert. Das Zusatzmodul überprüft automatisch, ob alle geometrischen Bedingungen erfüllt sind.

Bemessung indirekter Holzverbindungen nach Eurocode 5

Gesamtanzahl: 4

RF-/JOINTS Holz - Stahl zu Holz | Leistungsmerkmale

Bemessung von gelenkigen, biegesteifen und nachgiebigen Anschlüssen
Definition von bis zu 5 eingeschlitzten Stahlblechen
Anschluss von bis zu 8 Stäben an einem Knoten
Stahlblechdicke 5 mm - 40 mm
Sämtliche Verbindungsmittelgrößen
Automatische Überprüfung der Verbindungsmittelmindestabstände
Optional freie Definition der Verbindungsmittelabstände
Definition von unsymmetrischen Verbindungsmittelanordnungen (z. B. beliebige Polygonzüge)
Grafische Visualisierung des Anschlusses im Modul sowie in RFEM/RSTAB
Alle erforderlichen Stahl- und Holznachweise inkl. Reduzierung der Querschnittswerte
Nachweis von Querzugverstärkungen (nur für EN 1995-1-1)
Export der Stabexzentrizitäten nach RFEM/RSTAB und damit Berücksichtigung bei der Ermittlung der Schnittgrößen
Dübellänge optional kürzer als die Querschnittsbreite (bei Verwendung von Holzstopfen)
DXF-Export der Anschlussgeometrie
Brandschutznachweis nach EN 1995-1-2

RF-/JOINTS Holz - Stahl zu Holz | Eingabe

Es wird zunächst der Anschlusstyp, die Bemessungsnorm sowie die Blech- und Dübelgüte ausgewählt. Optional kann das Befestigungssystem WS-T von SFS kann ausgewählt werden (nur für EN 1995-1-1). Dann wird die entsprechende Güte gemäß der Zulassung des Herstellers voreingestellt.

Die anzuschließenden Stäbe werden aus dem RFEM/RSTAB-Modell übernommen. Dabei überprüft das Modul automatisch, ob alle Geometriebedingungen erfüllt sind. Alternativ kann der Anschluss auch manuell eingegeben werden.

Auch die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben. In der Maske Geometrie werden die Stahlblechabmessungen sowie die Verbindungsmittelanordnungen an den angeschlossenen Stäben definiert.

RF-/JOINTS Holz - Stahl zu Holz | Bemessung

Nach der Berechnung werden unter anderem die Anschlusssteifigkeiten für jeden einzelnen Stab aufgeführt. Folgende Nachweise werden ausgegeben:

Überprüfung der Mindestabstände
Tragfähigkeit jedes Verbindungsmittels
Stahlblech (Lochleibung und Spannung gemäß EC 3 und AISC)
Spannungsnachweise mit reduziertem Holzquerschnitt
Blockscherversagen
Gesamttragfähigkeit (inkl. Steifigkeitsermittlung, Querzugnachweis (nur für EN 1995-1-1) etc.)
Brandschutznachweis nach EN 1995-1-2

RF-/JOINTS Holz - Stahl zu Holz | Ergebnisse

Zunächst werden die maßgebenden Nachweise zusammengestellt und mit der Geometrie der Verbindung tabellarisch ausgegeben. In weiteren Ausgabetabellen können alle wesentlichen Nachweisdetails eingesehen werden.

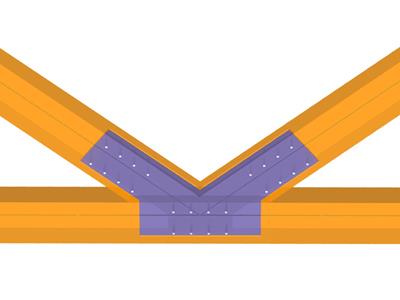

Für die Konstruktion der Verbindung wichtige Abmessungen und Materialangaben sind sofort ersichtlich und können im Ausdruck ausgeben werden. Ebenso ist ein DXF-Export möglich. Die Verbindungen lassen sich im Modul RF-/JOINTS Holz - Stahl zu Holz sowie in RFEM/RSTAB visualisieren.

Alle Grafiken sind direkt ausdruckbar oder können in das RFEM/RSTAB-Ausdruckprotokoll übernommen werden. Durch die maßstäbliche Ausgabe ist eine optimale visuelle Kontrolle schon in der Entwurfsphase möglich.
