RF-JOINTS Steel - Tower

O módulo adicional RF-JOINTS Steel - Tower é especializado no dimensionamento de ligações articuladas aparafusadas para barras de torres trianguladas de acordo com as normas da União Europeia.

A aplicação permite uma gama vasta de diferentes tipos de ligações, tais como ligações diagonais aparafusadas sem chapas de gusset em 2D ou 3D, bem como ligações de pilares aparafusadas. Para as ligações de diagonais, também são consideradas ligações em T, K e KT.

Dimensionamento de ligações articuladas de torres trianguladas segundo o Eurocódigo 3

Total de itens: 4

RF-/JOINTS Steel - Tower | Funcionalidades

Seleção de várias juntas, por exemplo:
- ligação aparafusada de diagonais sem chapa de gusset 2D
- ligação aparafusada de diagonais sem chapa de gusset 3D
- junta de pilar articulada
Para ligações de diagonais, consideração de ligações em T, K e KT
Possibilidade de selecionar diferentes categorias:
- A – ligação ao esmagamento/corte
- B – ligação resistente ao deslizamento com estado limite de utilização
- C – ligação resistente ao deslizamento com estado limite último
Classes de resistência dos parafusos 4.6–10.9
Diâmetros dos parafusos M12–M42
Possibilidade de modificar espaçamentos de parafusos
Apresentação da ligação completa numa janela de visualização

RF-/JOINTS Steel - Tower | Entradas

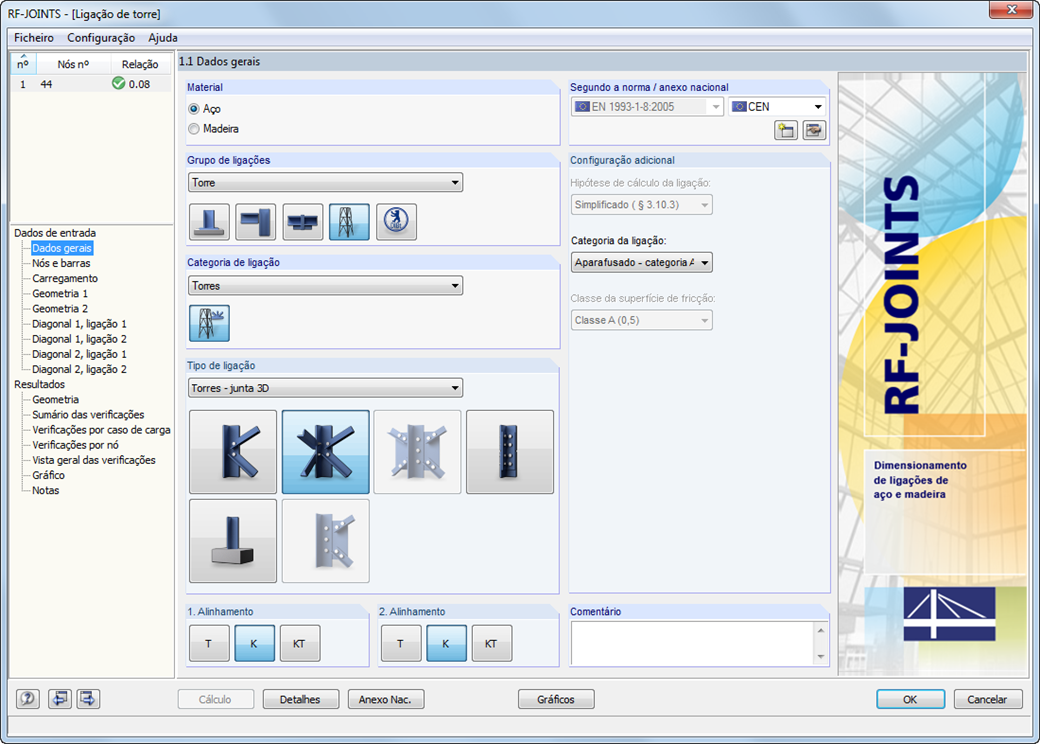

Na primeira janela do módulo, efetua-se, em primeiro lugar, a seleção do tipo de ligação, da categoria de ligações e da norma de dimensionamento. De seguida, na janela 1.2, é definido o nó que será importado do RFEM/RSTAB e dimensionado na ligação. Opcionalmente, é também possível definir manualmente a geometria da ligação.

Nas seguintes janelas de entrada, pode definir os parâmetros da ligação, tais como O carregamento é importado do RFEM/RSTAB ou, no caso de definição manual da ligação, as cargas são introduzidas.

RF-/JOINTS Steel - Tower | Dimensionamento

Após o cálculo, o módulo apresenta as seguintes verificações:

Verificação da secção líquida
Verificação ao esmagamento
Corte
Rotura de bloco
Deslizamento

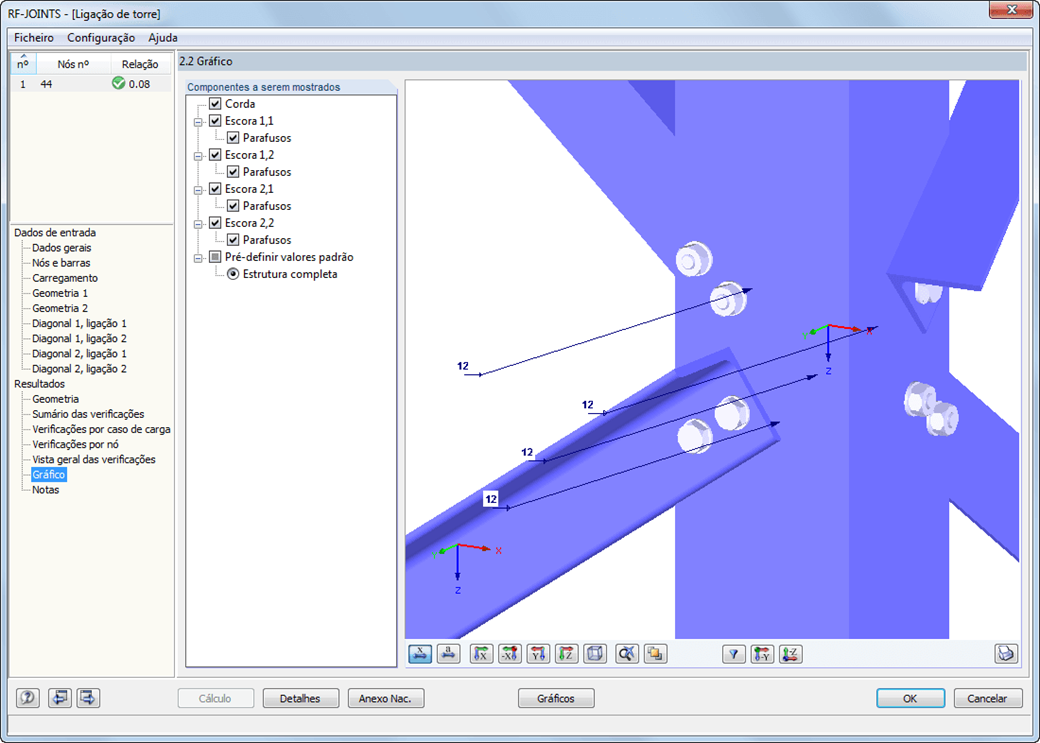

Visualização da ligação no RF-JOINTS Steel - Tower

RF-/JOINTS Steel - Tower | Resultados

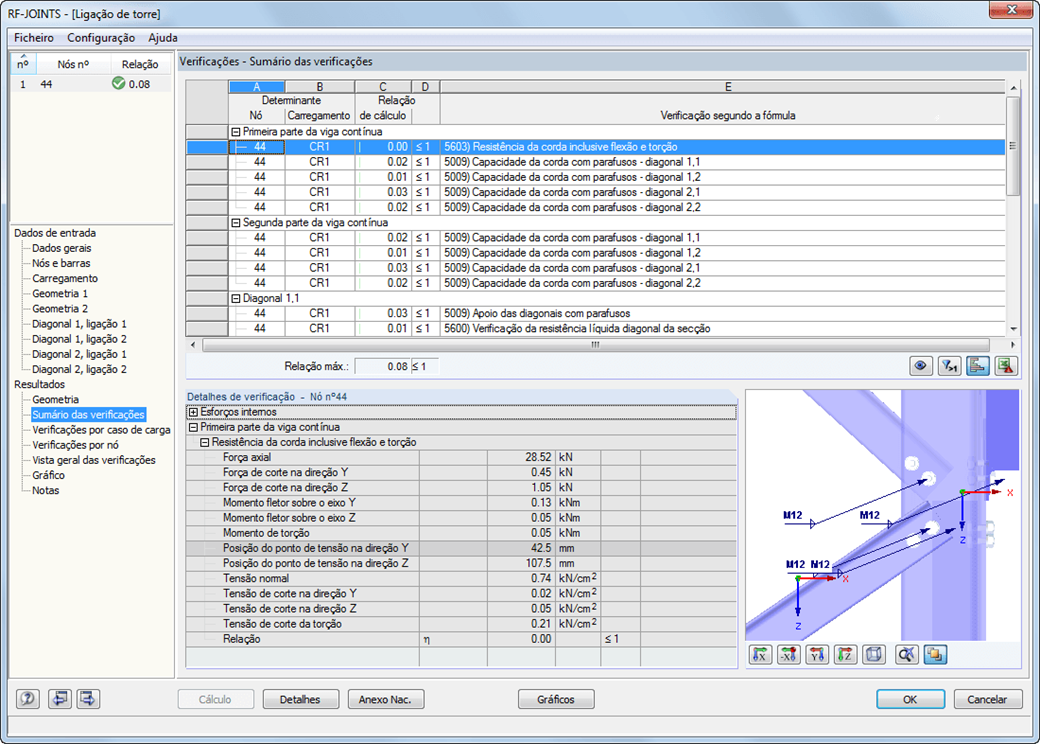

As verificações determinantes são resumidas numa tabela e representadas em conjunto com a geometria das ligações. Nas seguintes tabelas de resultados podem ser visualizados todos os detalhes das verificações, como por exemplo, apoios, corte, deslizamento etc.

São exibidas imediatamente as dimensões, as propriedades do material e as soldaduras para a construção das ligações e podem ser incluídas no relatório de impressão. As ligações podem ser visualizadas no módulo adicional RF-/JOINTS Steel - Tower ou diretamente no modelo do RFEM/RSTAB.

Todos os gráficos podem ser integrados no relatório de impressão do RFEM/RSTAB ou imprimidos diretamente. Devido à saída de resultados à escala, é possível uma comprovação visual logo na fase de dimensionamento.
