Přídavný modul pro RFEM 5
RF-JOINTS Steel - Tower

Přídavný modul RF-JOINTS Steel - Tower se specializuje na posouzení kloubových spojů se šroubovými spoji pro pruty v příhradových stožárech podle norem Evropské unie.

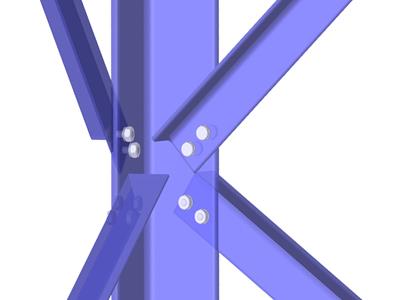

Aplikace umožňuje širokou škálu různých typů spojů, jako jsou šroubové diagonální spoje bez styčníkového plechu ve 2D nebo 3D nebo šroubové spoje sloupů. T-, K- a KT-přípoje se zohledňují také pro připojení diagonál.

Posouzení nominálních kloubových spojů prutů používaných v příhradových stožárech podle Eurokódu 3

Celkový počet: 4

RF-/JOINTS Steel - Tower | Základní funkce

Výběr různých spojů, například:
- Šroubovaný spoj s diagonálami bez styčníkového plechu 2D
- Šroubovaný spoj s diagonálami bez styčníhového plechu 3D
- Šroubovaný spoj se sloupem
T-, K- a KT-přípoje zohledněné pro diagonální přípoje
K dispozici jsou různé kategorie:
- A – Spoj ve smyku / otlačení
- B – Třecí spoj v mezním stavu použitelnosti
- C – Třecí spoj v mezním stavu únosnosti
Pevnostní třídy šroubů 4.6 – 10.9
Průměry šroubů M12 – M42
Rozteče šroubů můžeme upravovat
Vizualizace celého spoje v grafickém okně

RF-/JOINTS Steel - Tower | Údaje

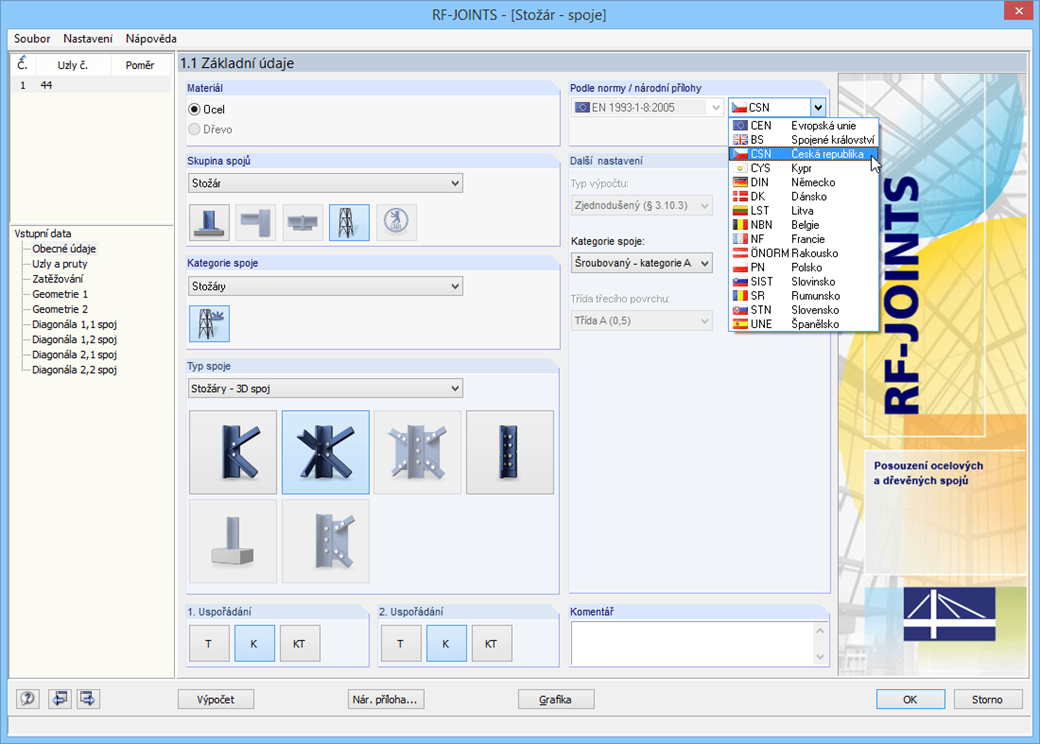

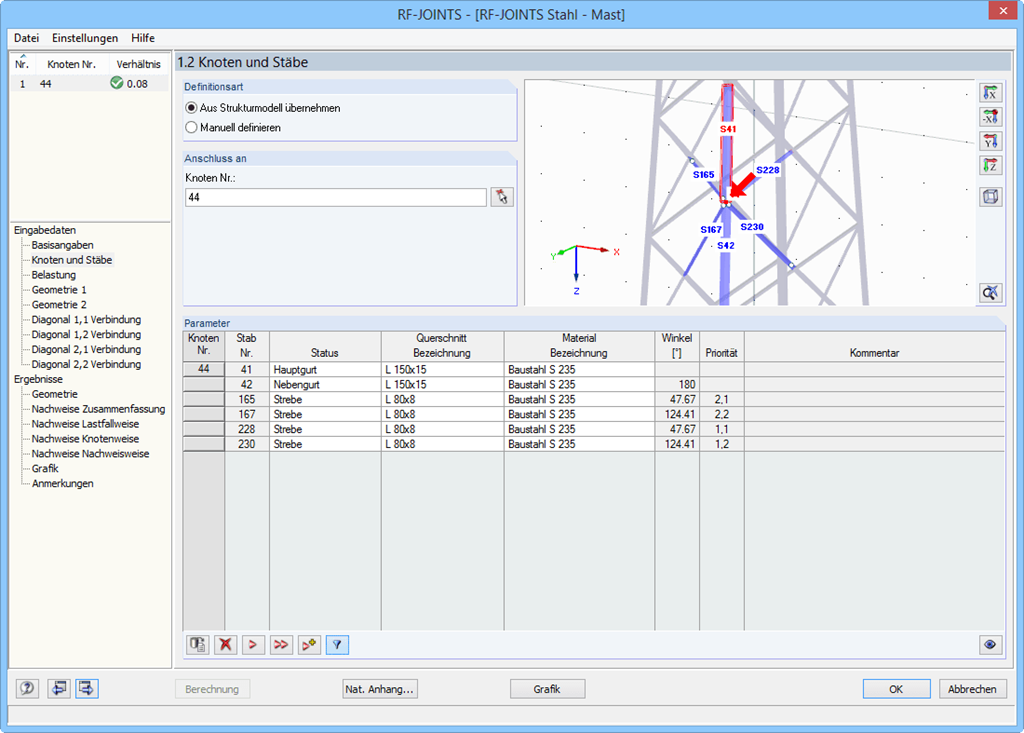

Po výběru typu spoje, kategorie spoje a návrhové normy v prvním vstupním okně lze v dialogu 1.2 zadat uzly, které budou přenesené z programu RFEM/RSTAB pro návrh příslušných spojů. Geometrii spoje lze zadat také ručně.

V ostatních vstupních tabulkách pak můžete zadat parametry přípoje, například Zatížení se převezme z programu RFEM/RSTAB nebo v případě ručního zadání přípoje zadáte zatížení.

RF-/JOINTS Steel - Tower | Dimenzování,

Po skončení výpočtu se zobrazí následující posouzení:

Posouzení oslabeného průřezu
Posouzení na otlačení
Smyk
Smyková únosnost bloku
Usmyknutí

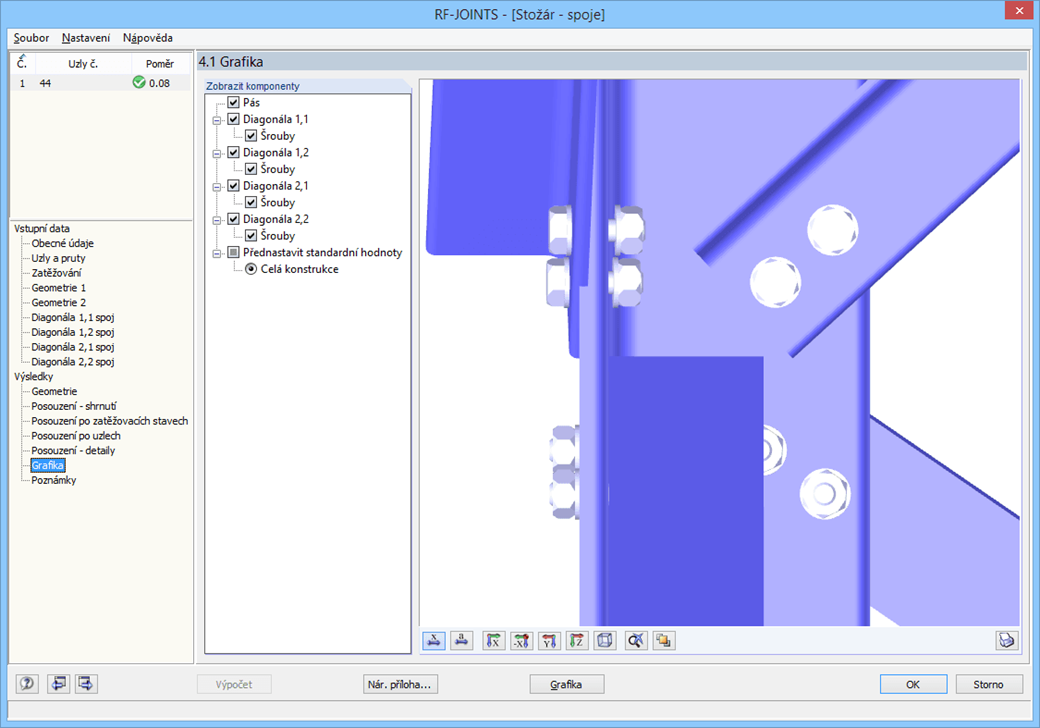

Vizualizace spoje v modulu RF -JOINTS Steel - Tower

RF-/JOINTS Steel - Tower | Výsledky

Nejdříve se rozhodující posouzení styčníků uspořádají do skupin a zobrazí se v prvním okně výsledků se základní geometrií styčníku. V ostatních tabulkách výsledků lze vidět všechny základní detaily posouzení, jako je únosnost otlačení, smyk, prokluz a další.

Rozměry, materiálové charakteristiky a svary důležité pro konstrukci spoje se okamžitě zobrazí a lze je přímo vytisknout. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Steel – Tower nebo přímo na RFEM/RSTAB modelu.

Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.
