- Výběr různých spojů, například:
- Šroubovaný spoj s diagonálami bez styčníkového plechu 2D
- Šroubovaný spoj s diagonálami bez styčníhového plechu 3D
- Šroubovaný spoj se sloupem
- T-, K- a KT-přípoje zohledněné pro diagonální přípoje
- K dispozici jsou různé kategorie:
- A – Spoj ve smyku / otlačení
- B – Třecí spoj v mezním stavu použitelnosti
- C – Třecí spoj v mezním stavu únosnosti
- Pevnostní třídy šroubů 4.6 – 10.9
- Průměry šroubů M12 – M42
- Rozteče šroubů můžeme upravovat
- Vizualizace celého spoje v grafickém okně
RF-/JOINTS Steel - Tower | Základní funkce
![Možnosti zobrazení pro 3D grafiku](/cs/webimage/010212/3027361/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Hallenrahmen als Grundlage für Flächenmodell](/cs/webimage/009068/527278/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/cs/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Tuhost ocelového spoje a její vliv na statické posouzení](/cs/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![Vizualizace spoje v modulu RF -JOINTS Steel - Tower](/cs/webimage/006906/1587032/000304-cs-png.png?mw=512&hash=4bc8d191aa34a0b8005fdb7472e75eee216690fe)
Nejdříve se rozhodující posouzení styčníků uspořádají do skupin a zobrazí se v prvním okně výsledků se základní geometrií styčníku. V ostatních tabulkách výsledků lze vidět všechny základní detaily posouzení, jako je únosnost otlačení, smyk, prokluz a další.
Rozměry, materiálové charakteristiky a svary důležité pro konstrukci spoje se okamžitě zobrazí a lze je přímo vytisknout. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Steel – Tower nebo přímo na RFEM/RSTAB modelu.
Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.
![Nachweise - Zusammenfassung](/cs/webimage/006905/1587010/000303-cs-png.png?mw=512&hash=21f13823996d49ac3e78ca9708cdbadf5964a78d)
Po skončení výpočtu se zobrazí následující posouzení:
- Posouzení oslabeného průřezu
- Posouzení na otlačení
- Smyk
- Smyková únosnost bloku
- Usmyknutí
![Eingabe der Knoten und Stäbe](/cs/webimage/006904/1586978/000302-cs-png-png.png?mw=512&hash=581ddca262dfcd246ad775808cde5f5365c4ba54)

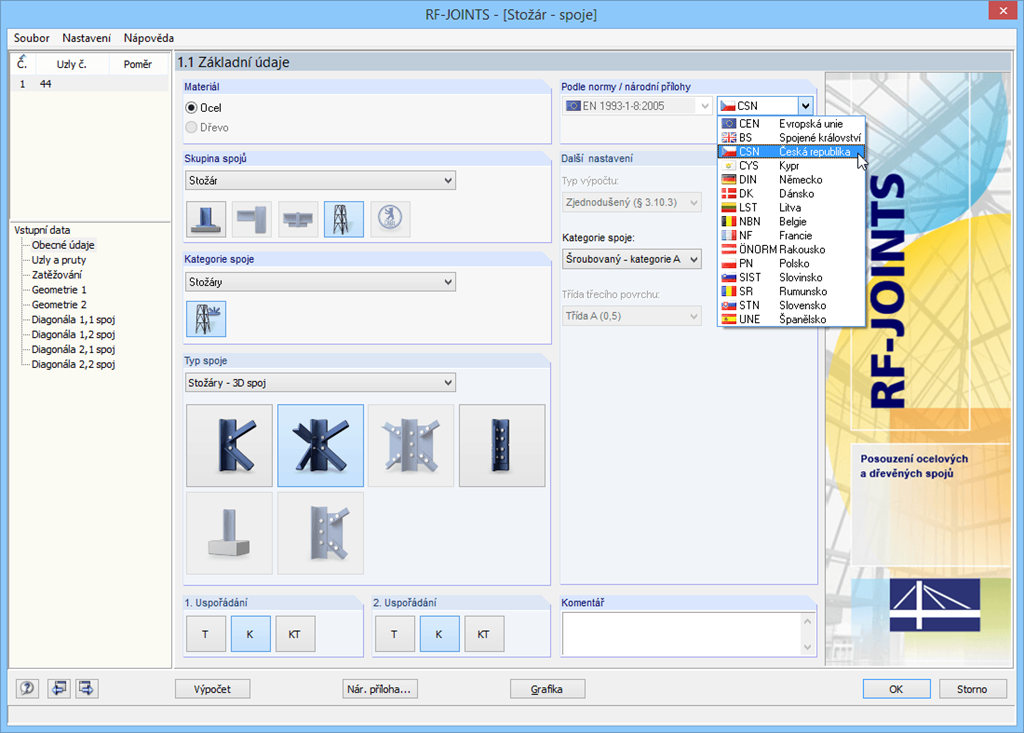

Po výběru typu spoje, kategorie spoje a návrhové normy v prvním vstupním okně lze v dialogu 1.2 zadat uzly, které budou přenesené z programu RFEM/RSTAB pro návrh příslušných spojů. Geometrii spoje lze zadat také ručně.
V ostatních vstupních tabulkách pak můžete zadat parametry přípoje, například Zatížení se převezme z programu RFEM/RSTAB nebo v případě ručního zadání přípoje zadáte zatížení.
![Basisangaben](/cs/webimage/006903/1586964/000301-cs-png.png?mw=512&hash=721887f93eea729b1c9ac85445ea2fff3686aec3)
- Výběr různých spojů, například:
- Šroubovaný spoj s diagonálami bez styčníkového plechu 2D
- Šroubovaný spoj s diagonálami bez styčníhového plechu 3D
- Šroubovaný spoj se sloupem
- T-, K- a KT-přípoje zohledněné pro diagonální přípoje
- K dispozici jsou různé kategorie:
- A – Spoj ve smyku / otlačení
- B – Třecí spoj v mezním stavu použitelnosti
- C – Třecí spoj v mezním stavu únosnosti
- Pevnostní třídy šroubů 4.6 – 10.9
- Průměry šroubů M12 – M42
- Rozteče šroubů můžeme upravovat
- Vizualizace celého spoje v grafickém okně
