- 选择不同的节点连接类型,例如:
- 对角腹杆螺栓连接,无节点板,二维
- 对角腹杆螺栓连接,无节点板,三维
- 柱子接头螺栓连接
- 对角腹杆螺栓连接可以考虑使用T-、K- 和 KT 形接头
- 选择不同的类型:
- A - 抗剪/承压连接
- B - 正常使用极限状态情况下抗滑移连接
- C - 承载能力极限状态情况下抗滑移连接
- 螺栓强度等级 4.6 - 10.9
- 螺栓直径 M12 - M42
- 螺栓间距可以编辑
- 在视图窗口可以显示全部节点的模型
RF-/JOINTS Steel - Tower (塔架节点设计模块) | 产品特性
您有什么问题想问的吗?
![3D图形的显示选项](/zh/webimage/010212/468809/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Neben den Ergebnistabellen wird in RF-/JOINTS und RF-/RAHMECK Pro eine dreidimensionale Grafik erstellt. Hierbei handelt es sich um eine wirklichkeitsgetreue und maßstäbliche Darstellung der Verbindung.
![Hallenrahmen als Grundlage für Flächenmodell](/zh/webimage/009068/527278/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
模块 RF-/FRAME-JOINT Pro 能够按照规范 DIN 18800 或者欧洲规范 3 设计框架节点。 当涉及到非标准化连接或者要更深入的了解连接以及其性质时,建议节点作为面建模。 接下来就展示如何按原则建这样的模型......
![知识库 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/zh/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
![钢结构连接刚度对结构设计的影响](/zh/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
![RF-JOINTS Steel-Tower的联合可视化](/zh/webimage/006906/1587040/000304-en-png.png?mw=512&hash=8becf1920b482c09b9d0a88de312202bf7bb7d57)
首先,主导的节点设计被分组,并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果表格中,您可以查看所有基本设计细节,例如支座承载力、剪力、滑动等。
对连接结构重要的尺寸、材料属性和焊缝会立即显示出来,并可以直接打印。 在 RF-/JOINTS Steel - Tower 或 RFEM/RSTAB 模型中的连接节点可以被可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出,所以在设计阶段就可以对软件进行目测检查。
![Nachweise - Zusammenfassung](/zh/webimage/006905/1587018/000303-en-png.png?mw=512&hash=3d56469bbaa646aa9d193096619b04114123c9f3)
模块计算完成之后将输出下列验算的结果:
- 净截面验算
- 螺栓承压验算
- 剪力
- 冲剪破坏验算
- 螺栓抗滑移验算
![Eingabe der Knoten und Stäbe](/zh/webimage/006904/1586987/000302-en-png-png.png?mw=512&hash=5fa36a2aa9257c021035e98659993aa4e91f0db7)
在第一个输入窗口中选择了节点类型、连接类别和设计规范后,您可以在窗口 1.2 中定义将从 RFEM/RSTAB 导入的并将用于节点设计的节点。 用户也可以手动定义连接节点的几何尺寸。
在其他输入窗口中,您可以定义连接的参数,例如 从 RFEM/RSTAB 导入荷载,或者在手动定义节点的情况下输入荷载。

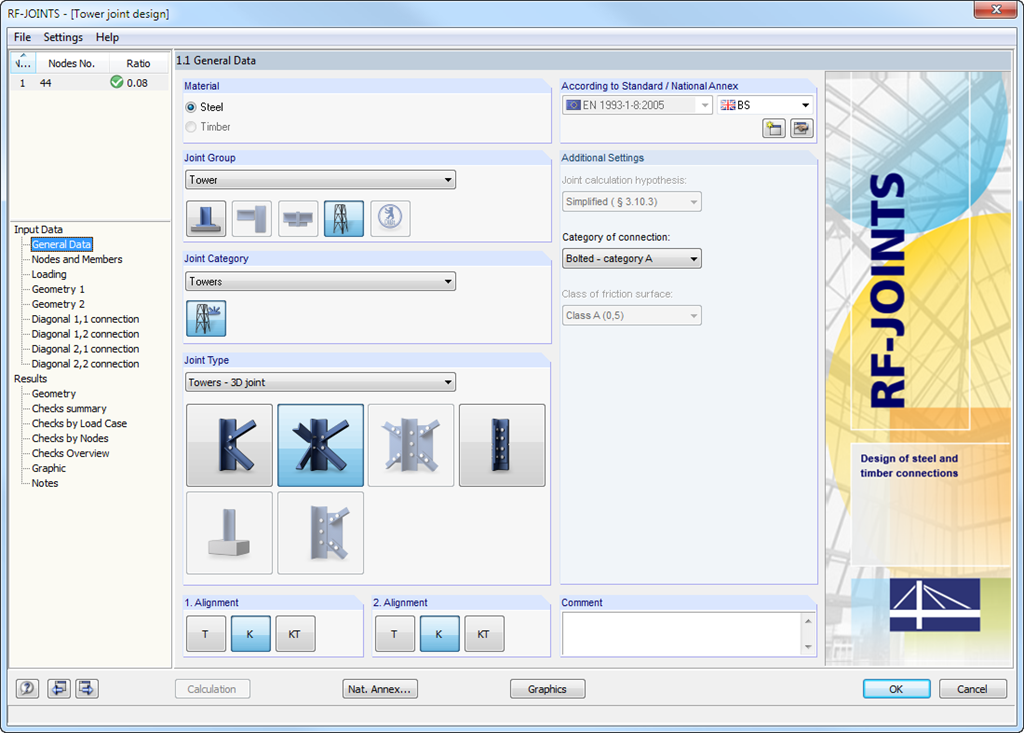

![Basisangaben](/zh/webimage/006903/1586969/000301-en-png.png?mw=512&hash=2dd84f1bf0391b935be0b12a7f9a24b945a77208)
- 选择不同的节点连接类型,例如:
- 对角腹杆螺栓连接,无节点板,二维
- 对角腹杆螺栓连接,无节点板,三维
- 柱子接头螺栓连接
- 对角腹杆螺栓连接可以考虑使用T-、K- 和 KT 形接头
- 选择不同的类型:
- A - 抗剪/承压连接
- B - 正常使用极限状态情况下抗滑移连接
- C - 承载能力极限状态情况下抗滑移连接
- 螺栓强度等级 4.6 - 10.9
- 螺栓直径 M12 - M42
- 螺栓间距可以编辑
- 在视图窗口可以显示全部节点的模型
