Modulo aggiuntivo per RFEM
RF-JOINTS Steel - Tower

Modulo aggiuntivo per RFEM
RF-JOINTS Steel - Tower

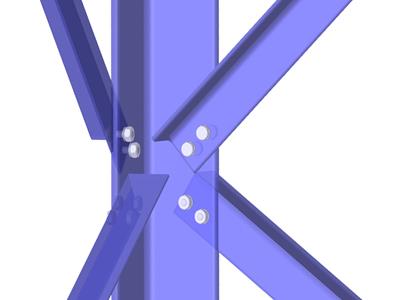

Il modulo aggiuntivo RF-JOINTS Steel - Tower è specializzato nella progettazione di giunti incernierati con collegamenti a bullone per aste utilizzate in tralicci secondo le norme europee.

Il software offre una vasta gamma di varie opzioni di giunto, come collegamenti diagonali bullonati senza piatto fazzoletto in 2D o 3D, nonché giunti di colonne bullonate. Anche i giunti T, K e KT sono considerati per i collegamenti diagonali.

Banner | Collegamenti in RFEM 5

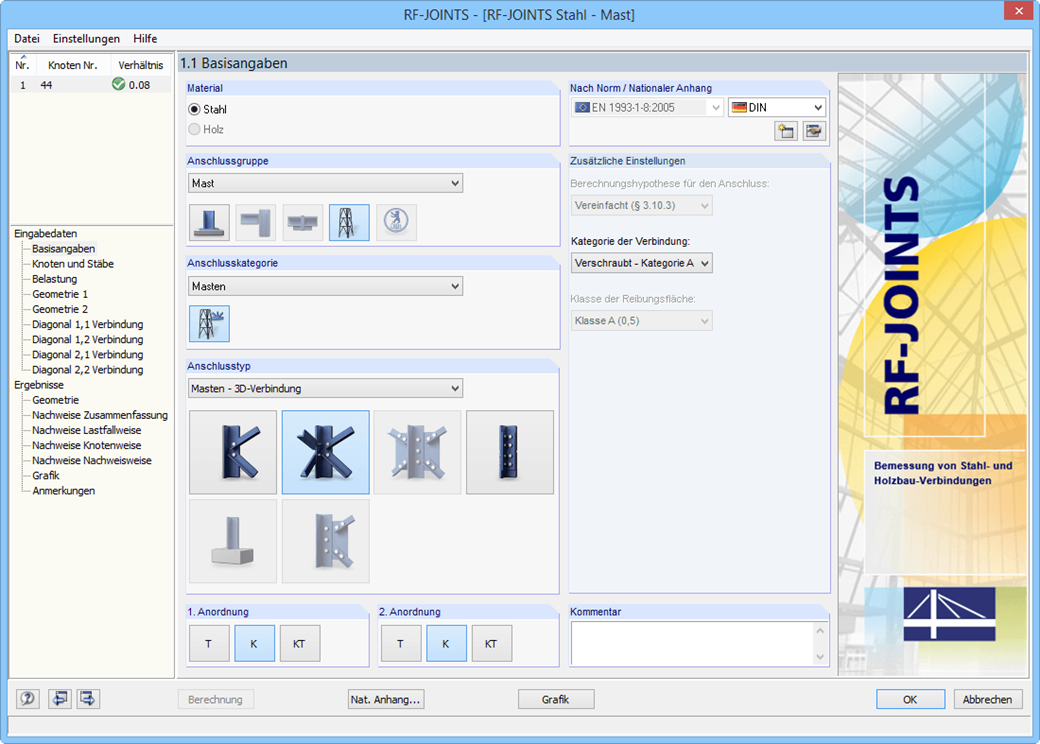

Basisangaben

RF-/JOINTS Steel - Tower | Caratteristiche

  • Selezione di vari giunti, per esempio:
    • Unione bullonata delle diagonali senza piastra di rinforzo 2D
    • Unione bullonata delle diagonali senza piastra di rinforzo 3D
    • Unione bullonata per colonna
  • Giunti a T, K e KT considerati per collegamenti di diagonali
  • Possono essere selezionate diverse categorie:
    • A - Collegamenti sottoposti a taglio/rifollamento
    • B - Collegamenti resistenti allo scorrimento allo stato limite di esercizio
    • C - Collegamenti resistenti allo scorrimento nello stato limite ultimo
  • Classi di resistenza dei bulloni da 4.6 a 10.9
  • Diametro dei bulloni da M12 a M42
  • La spaziatura dei bulloni può essere modificata
  • Il collegamento intero può essere visualizzato in una finestra illustrativa
Eingabe der Knoten und Stäbe

RF-/JOINTS Steel - Tower | Input

Dopo aver selezionato il tipo di giunto, la categoria di collegamento e la norma di verifica nella prima finestra di input, è possibile definire il nodo da importare da RFEM/RSTAB e da utilizzare per la verifica del giunto nella finestra 1.2. Facoltativamente, è possibile definire manualmente la geometria del collegamento.

Nelle altre finestre di input, è quindi possibile definire i parametri del collegamento, come Il carico è importato da RFEM/RSTAB o, nel caso della definizione manuale del giunto, vengono inseriti i carichi.

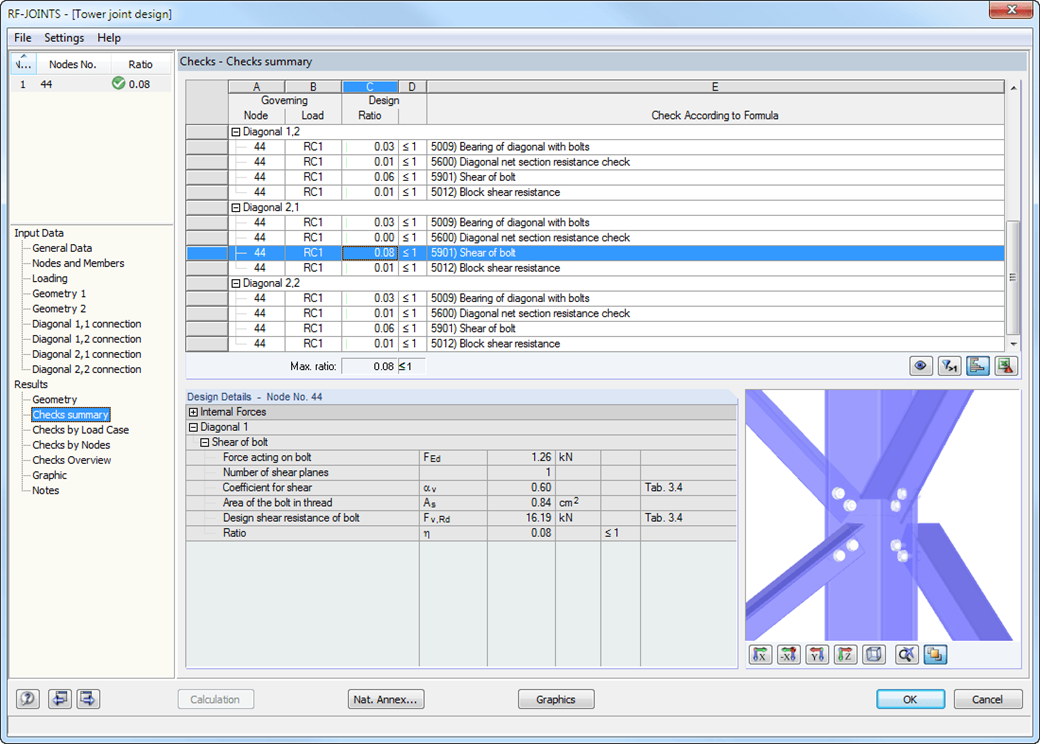

Nachweise - Zusammenfassung

RF-/JOINTS Steel - Tower | progettazione

Dopo aver effettuato il calcolo RF-/JOINTS Steel - Column Base visualizza i risultati per i seguenti progetti:

  • Calcolo della sezione trasversale netta
  • Calcolo della capacità portante
  • taglio
  • Meccanismo " Block shear"
  • scorrevole

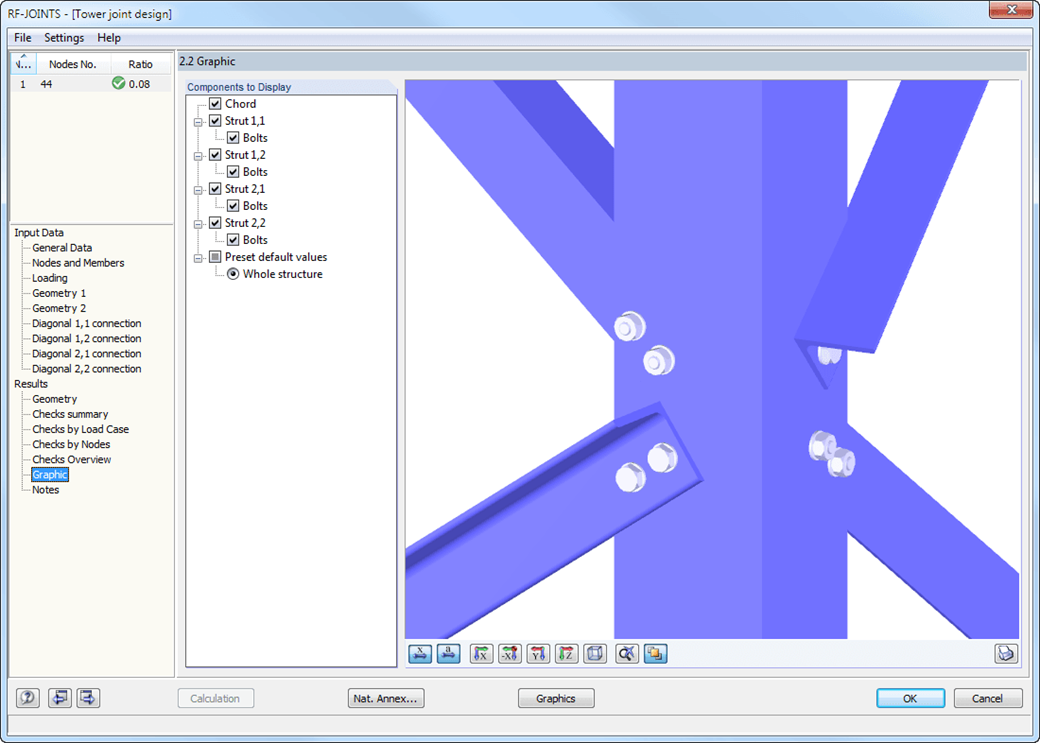

Visualizzazione dei giunti in RF -JOINTS Steel - Tower

RF-/JOINTS Steel - Tower | Risultati

Inizialmente, i progetti dei giunti determinanti sono disposti in gruppi e visualizzati con la geometria di base del giunto nella prima finestra dei risultati. Nelle altre tabelle dei risultati, è possibile vedere tutti i dettagli di progetto fondamentali come la resistenza portante, il taglio, lo scorrimento e altri.

Le dimensioni, le proprietà del materiale e le saldature importanti per la costruzione del collegamento vengono visualizzate immediatamente e possono essere stampate direttamente. I collegamenti possono essere visualizzati nel modulo aggiuntivo RF-/JOINTS Steel - Tower, o direttamente nel modello di RFEM/RSTAB.

Tutti i grafici possono essere inclusi nella relazione di calcolo di RFEM/RSTAB o stampati direttamente. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.
