Dimensionamento de bases de pilares articuladas e com alguma restrição
Para as bases do pilar articulado são providenciadas quatro diferentes ligações da base da laje:
- Laje da base do pilar sem reforço
- Laje da base do pilar com reforço em cavidade
- Laje da base do pilar para secções ocas retangulares
- Laje de base do pilar para tubos redondos
Para bases restringidas podem ser selecionados cinco tipos de secção em I:
- Laje da base do pilar sem reforço
- Laje da base do pilar com reforço no centro do banzo
- Laje da base do pilar com reforço dos dois lados do pilar
- Laje de base com perfis em U
- Fundação de encaixe

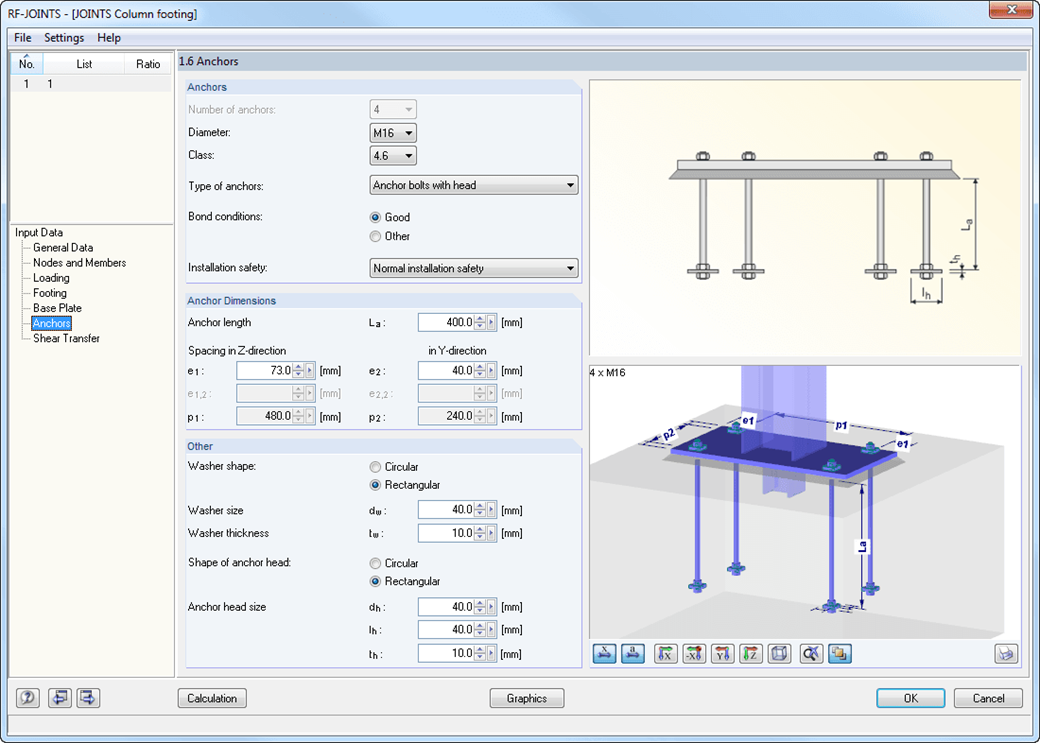

A laje da base está soldada em toda a volta do pilar de aço para todas as ligações. Se uma ligação tiver ancoragens, estas estão definidas no betão dentro da fundação. Pode selecionar ancoragens do tipo M12–M42 com as classes de aço de 4.6–10.9. Os lados superior e inferior da ancoragem podem ser providenciados com chapas redondas ou com ângulo para uma melhor distribuição da carga ou da ancoragem. Além disso, o utilizador pode decidir utilizar barras em rosca ou barras redondas com rosca aplicada nas extremidades.
Os materiais e a espessura das juntas de argamassa, bem como as dimensões e o material da fundação podem ser definidos livremente. Além disso, o utilizador pode selecionar uma armadura de extremidade na fundação. Para uma melhor transferência das forças de corte, o utilizador pode dispor uma chave de corte (conector de bloco) no lado inferior da laje de base.
As forças de corte são introduzidas pelo conector de bloco, pelas ancoragens ou pela fricção. Também é possível combinar os componentes individuais.

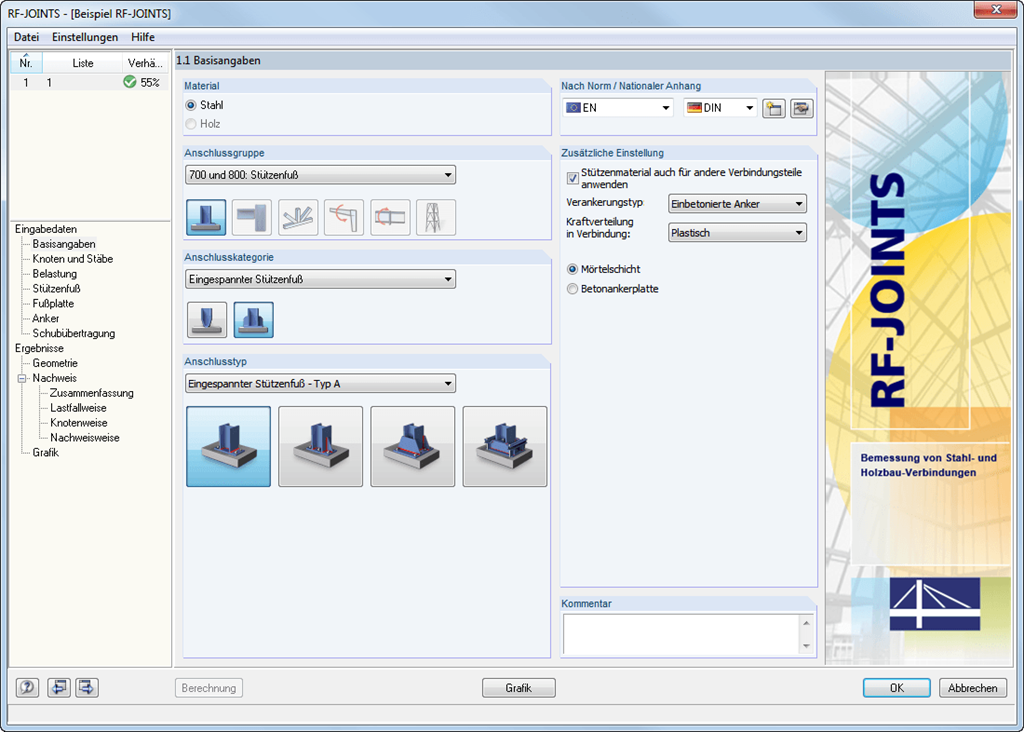

Após selecionar o tipo de ancoragem e a norma de dimensionamento na primeira janela de entrada de dados, defina na janela 1.2 o nó que deve ser importado do RFEM/RSTAB e para o qual a ancoragem da base do pilar deve ser dimensionada.
Opcionalmente, pode ser definida a secção/o material do pilar manualmente. Nos seguintes passos, podem ser definidos os parâmetros do ponto de base, como O carregamento é importado do RFEM/RSTAB ou as cargas são introduzidas no caso de uma definição manual da ligação.
Após o cálculo, o módulo apresenta as seguintes verificações:
- Flexão da base da laje
- Tração da âncora e força de corte da âncora
- Resistência da chave de corte
- Compressão do betão/rututa das extremidades do betão
- Fricção
- Soldaduras
As verificações determinantes são resumidas numa tabela e representadas em conjunto com a geometria das ligações. Em tabelas de resultados posteriores o utilizador pode verificar todos os importantes detalhes de dimensionamento como a capacidade de carga resistente das ancoragens, tensões nas soldaduras etc.

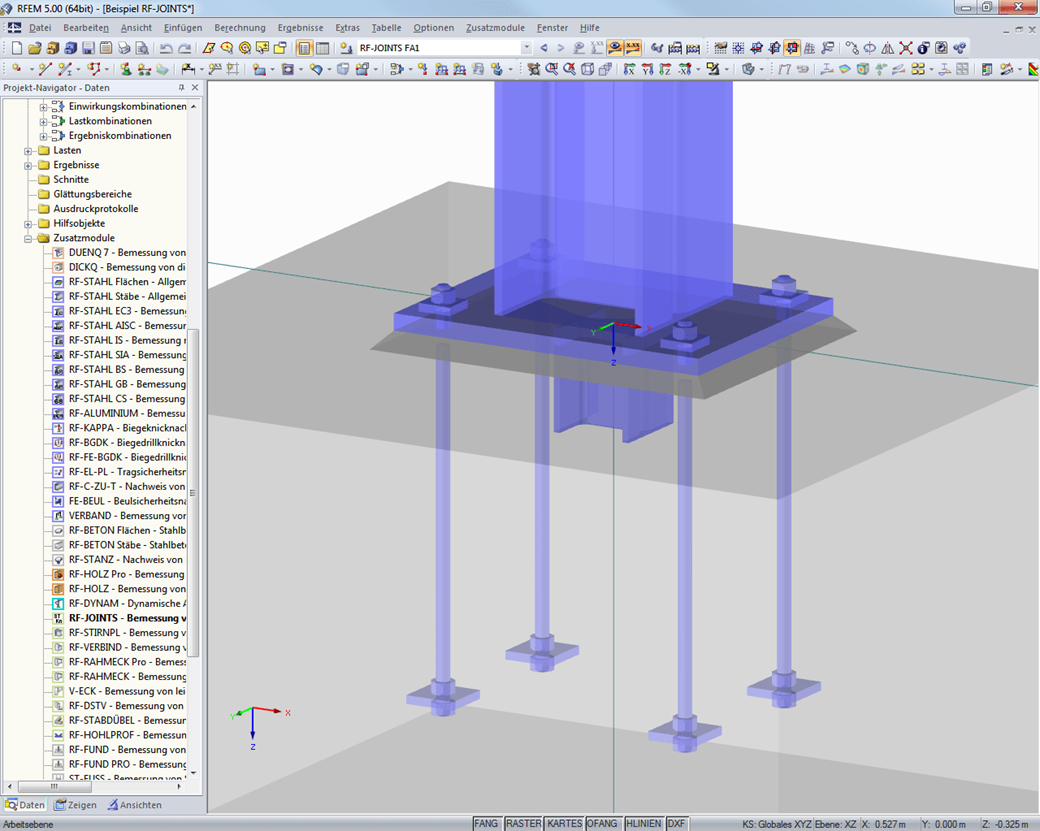

As dimensões, as especificações do material e as soldaduras que são importantes para a construção da ligação são imediatamente visíveis e podem ser impressas. As ligações podem ser visualizadas no módulo adicional RF-/JOINTS Steel - Column Base ou diretamente no modelo do RFEM/RSTAB.
Todos os gráficos podem ser integrados no relatório de impressão do RFEM/RSTAB ou imprimidos diretamente. Devido à saída de resultados à escala, é possível uma comprovação visual logo na fase de dimensionamento.
