Verifica di basi di pilastri incernierate e vincolate
La categoria dei plinti di fondazione incernierati fornisce quattro diversi collegamenti della piastra di base:
- Base della colonna semplice
- Base della colonna rastremata
- Base della colonna per sezioni cave rettangolari
- Base della colonna per sezioni cave circolari
La categoria Basamento per pilastri di vincolo fornisce cinque diverse disposizioni dei giunti delle sezioni a I:
- Piastra di base senza irrigidimenti
- Piastre di base con irrigidimenti al centro delle ali
- Piastra di base con irrigidimenti sui lati della colonna
- Piastra di base con sezioni a U
- Fondazione a bicchiere

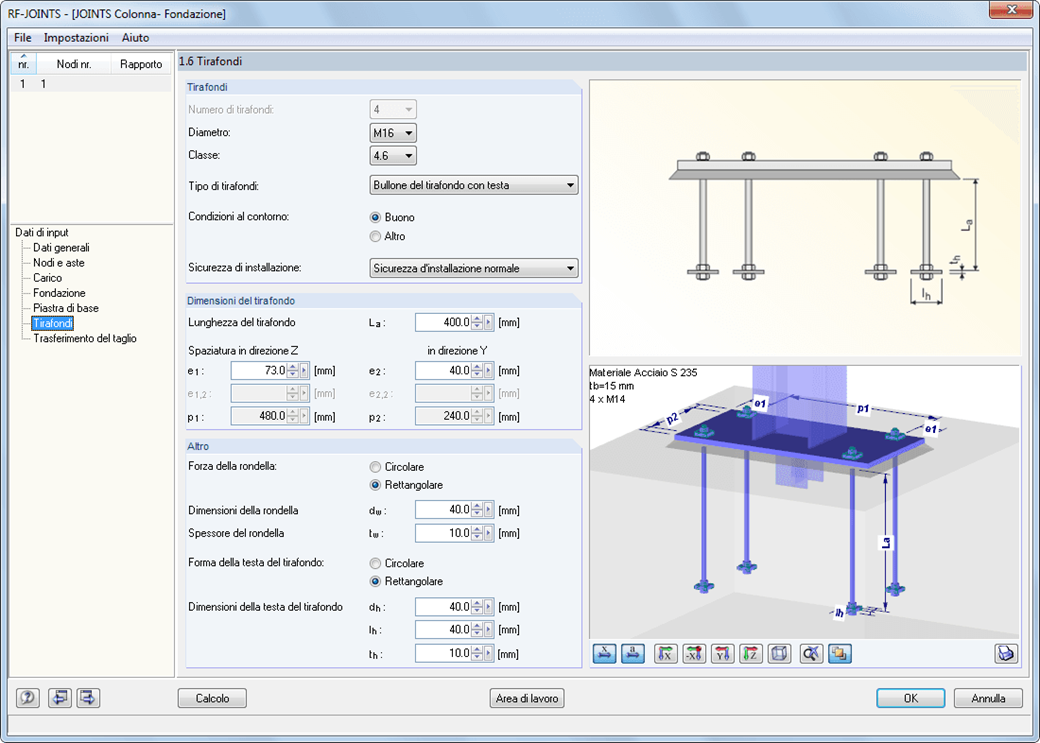

Tutti i tipi di collegamento includono una piastra di base saldata attorno a una colonna in acciaio. I collegamenti con ancoraggi sono fissati nel calcestruzzo all'interno della fondazione. È possibile selezionare i tipi di ancoraggio M12 – M42 con gradi di acciaio da 4.6 a 10.9. I lati superiore e inferiore degli ancoraggi possono essere dotati di lamiere rotonde o angolate per una migliore distribuzione del carico o ancoraggio. Inoltre, è possibile utilizzare teste di ancoraggio rettangolari o circolari con filettature applicate alle estremità dell'asta.
Il materiale e lo spessore dello strato di malta, nonché le dimensioni e il materiale del plinto, possono essere impostati liberamente. Inoltre, è possibile definire l'armatura del bordo della fondazione. Per un migliore trasferimento delle forze di taglio, è possibile disporre una chiave di taglio (tacchetto) sul lato inferiore della piastra di base.
Le forze di taglio sono trasferite da una staffa, da ancoraggi o da attrito. È possibile combinare i singoli componenti.

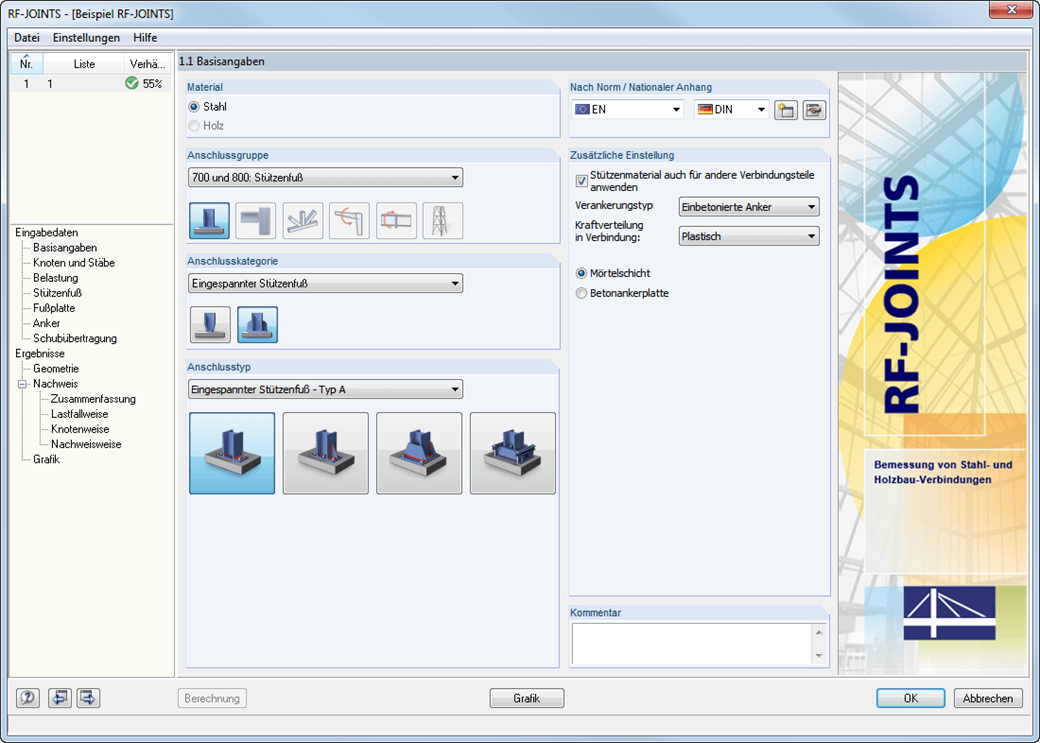

Dopo aver selezionato il tipo di ancoraggio e la norma di progetto nella prima finestra di input, definire il nodo nella finestra 1.2 che deve essere importato da RFEM/RSTAB e dove deve essere progettato l'ancoraggio della fondazione.
Facoltativamente, è possibile definire manualmente la sezione trasversale della colonna e il materiale. Nella finestra di input successiva, è possibile definire i parametri del punto base, come Il carico viene importato da RFEM/RSTAB o, nel caso di una definizione manuale del giunto, vengono inseriti i carichi.
Dopo aver effettuato il calcolo RF-/JOINTS Steel - Column Base visualizza i risultati per i seguenti progetti:
- Flessione piastra di base
- Trazione e forza di taglio tirafondi
- Resistenza chiave di taglio
- Compressione / rottura dei bordi calcestruzzo
- attrito
- Saldature

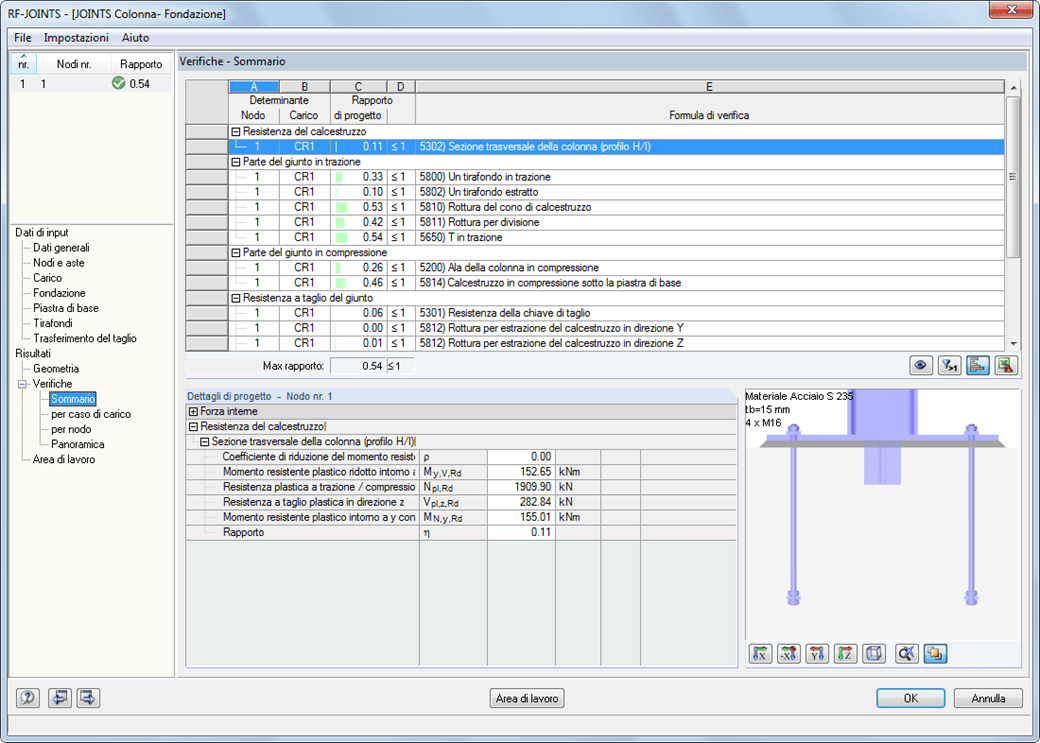

Inizialmente, i progetti dei giunti determinanti sono disposti in gruppi e visualizzati con la geometria di base del giunto nella prima finestra dei risultati. Nelle altre tabelle dei risultati, è possibile vedere tutti i dettagli di progetto fondamentali come la capacità di carico degli ancoraggi, le tensioni nelle saldature e altri.

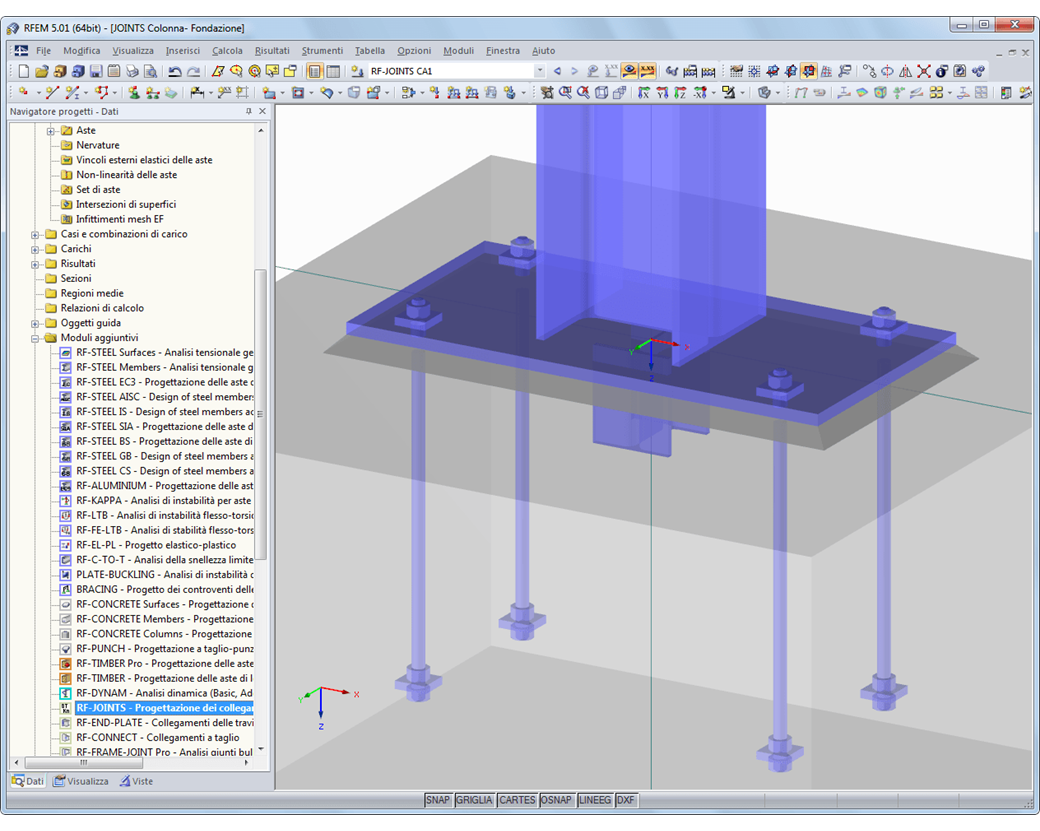

Le dimensioni, le specifiche dei materiali e le saldature che sono importanti per la costruzione del collegamento sono immediatamente visibili e possono essere stampate. È possibile visualizzare i collegamenti in RF-/JOINTS Steel - Column Base o nel modello RFEM/RSTAB.
Tutti i grafici possono essere inclusi nella relazione di calcolo di RFEM/RSTAB o stampati direttamente. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.
