RF-JOINTS Steel – Column Base

El módulo adicional JOINTS Steel – Column Base le permite calcular zapatas de bases de pilares de acero articuladas y coaccionadas según las especificaciones de la norma de la Unión Europea EN 1993-1-8 (incluidos los Anejos Nacionales).

Para zapatas de pilares articulados, puede seleccionar entre cuatro conexiones de placa base diferentes para cumplir con los requisitos de varios proyectos de construcción. Esta variedad permite un diseño más flexible y la adaptación a los requisitos específicos de su proyecto de construcción.

Cálculo de bases de pilares empotrados y articulados

Total de artículos: 4

RF-/JOINTS Steel - Column Base | Funciones

La categoría Zapata articulada proporciona cuatro conexiones de placa base diferentes:

Base de pilar simple
Base de pilar de sección variables
Base de pilar para secciones rectangulares huecas
Base de pilar para secciones circulares huecas

La categoría Zapata de pilar coaccionada proporciona cinco disposiciones diferentes de uniones de secciones en I:

Base de pilar sin rigidizadores
Base de pilar con rigidizadores en el centro de las alas
Base de pilar con rigidizadores en ambos lados del pilar
Base de pilar con secciones en U
cimentación en cáliz

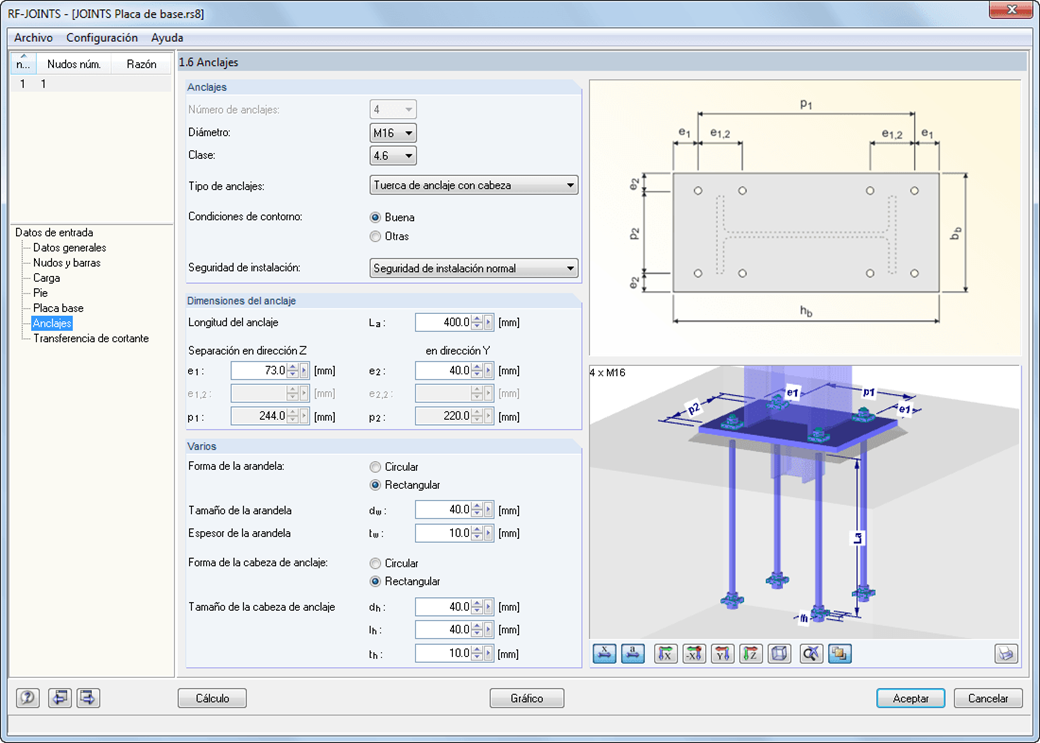

Todos los tipos de conexión incluyen una placa base soldada alrededor del pilar de acero. Las conexiones con anclajes se colocan en hormigón dentro de la cimentación. Puede seleccionar los tipos de anclaje M12 - M42 con grados de acero de 4.6 - 10.9. Los lados superior e inferior de los anclajes se pueden proporcionar con chapas redondas o en ángulo para una mejor distribución de la carga o anclaje. Además, es posible decidir utilizar barras roscadas o redondos con rosca aplicadas en el extremo.

El material y el espesor de la capa de lechada, así como las dimensiones y el material de la zapata, se pueden establecer libremente. Además, es posible seleccionar una armadura en el extremo de la cimentación. Para transferir mejor los esfuerzos axiles, es posible disponer una placa simple en el lado inferior de la placa base.

Los esfuerzos cortantes se transfieren mediante un casquillo, anclajes o fricción. También, es posible combinar los componentes individuales.

RF-/JOINTS Steel - Column Base | Entrada

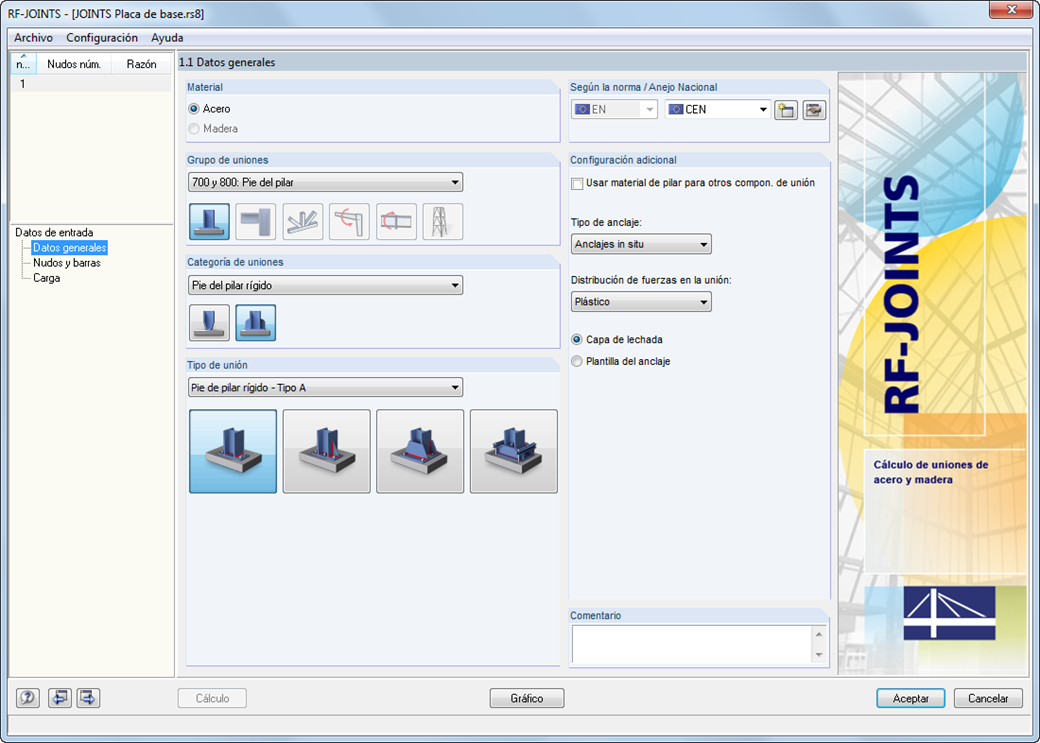

Después de haber seleccionado el tipo de anclaje y la norma de cálculo en la primera ventana de entrada, defina el nudo en la ventana 1.2 que se va a importar desde RFEM/RSTAB y donde se va a calcular el anclaje de la zapata.

Opcionalmente, puede definir la sección y el material del pilar manualmente. En las siguientes ventanas de entrada, puede definir los parámetros del punto base, como La carga se importa desde RFEM/RSTAB o, en el caso de una definición manual de la unión, se introducen las cargas.

RF-/JOINTS Steel - Column Base | cálculo

Después del cálculo, RF-/JOINTS Steel - Column Base muestra los dimensionamientos siguientes:

Momento flector de placa base
Tracción de anclaje y esfuerzo cortante de anclaje
Resistencia de clavija de cortante
Compresión de hormigón / fallo de bordes de hormigón
Fricción
Soldaduras

RF-/JOINTS Steel - Column Base | Resultados

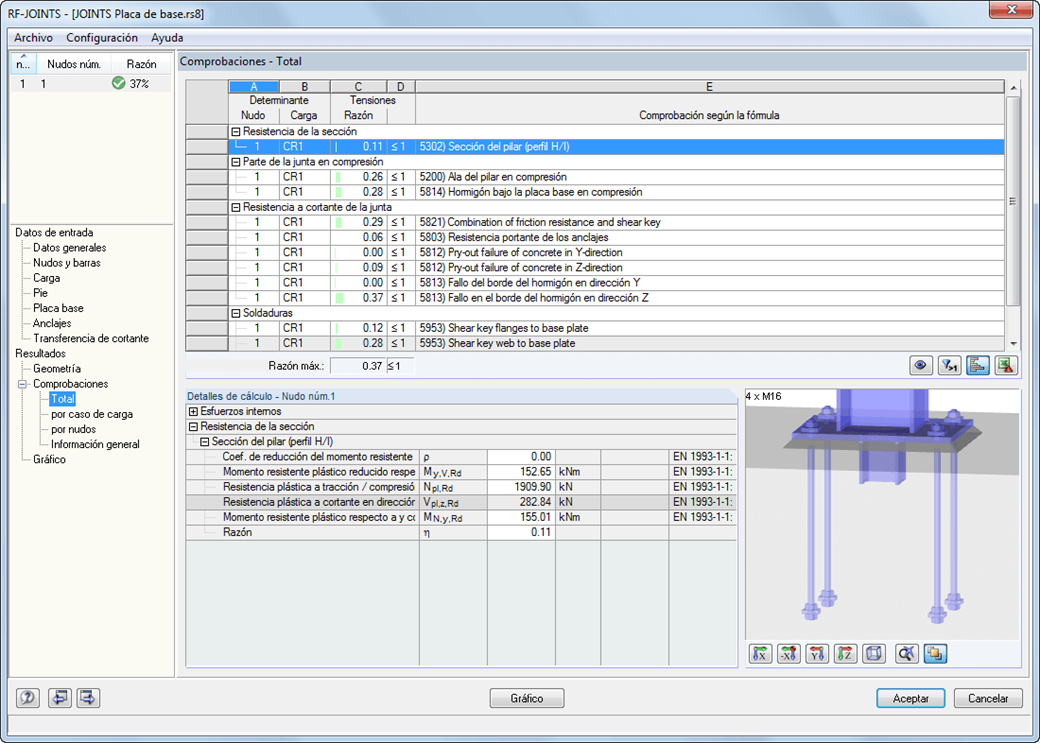

Al principio, los cálculos de las uniones determinantes se organizan en grupos y se muestran con la geometría básica de la unión en la primera ventana de resultados. En las otras tablas de resultados, puede ver todos los detalles de cálculo fundamentales, como la capacidad de carga de los anclajes, las tensiones en las soldaduras, etc.

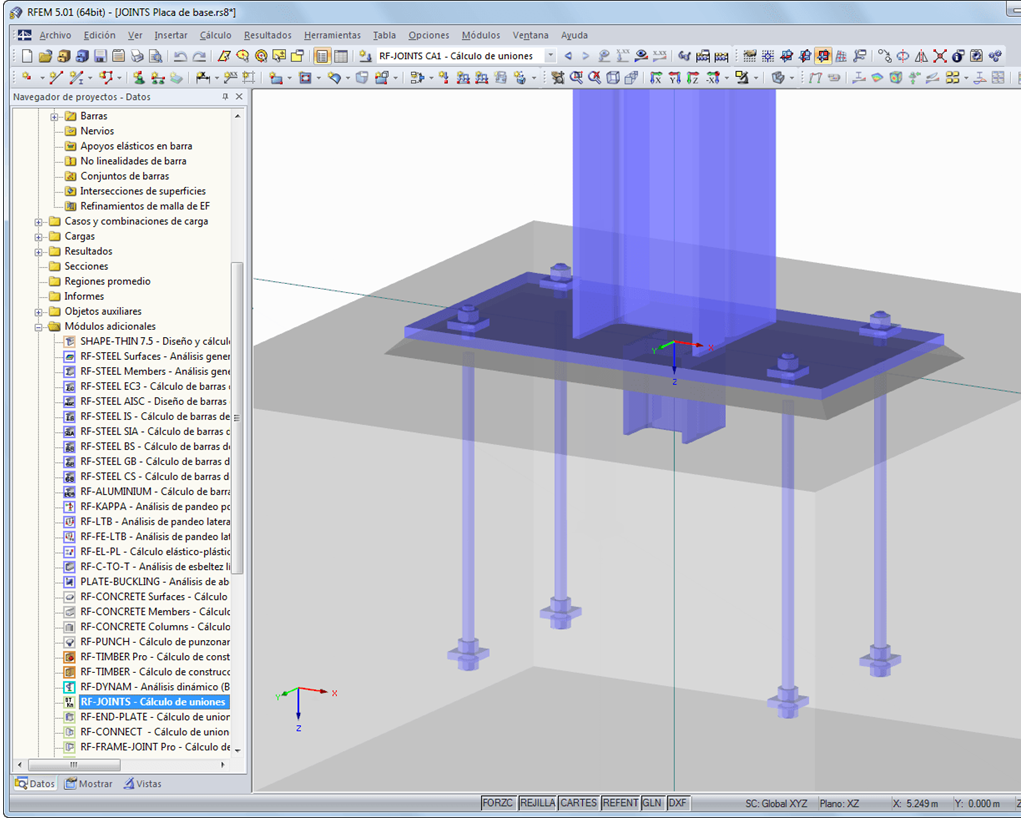

Las dimensiones, especificaciones del material y soldaduras que son importantes para la construcción de la conexión son visibles inmediatamente y se pueden imprimir. Es posible visualizar las conexiones en RF-/JOINTS Steel - Column Base o en el modelo de RFEM/RSTAB.

Todos los gráficos se pueden incluir en el informe de RFEM/RSTAB o imprimir directamente. Debido a la salida a escala, es posible una comprobación visual óptima ya en la fase de diseño.
