Дополнительный модуль к RFEM 5
RF-JOINTS Steel - Column Base

Дополнительный модуль RF-JOINTS Steel - Column Base позволяет рассчитывать фундаменты шарнирных и защемлённых баз стальных колонн в соответствии со спецификациями европейской нормы EN 1993-1-8 (включая Национальные приложения).

Для шарнирных баз колонн вы можете выбрать одно из четырёх различных соединений опорных плит, отвечающих требованиям различных строительных проектов. Такое разнообразие обеспечивает более гибкий расчёт и адаптацию к конкретным требованиям строительного проекта.

Расчёт оснований для шарнирных и закреплённых колонн

Всего позиций: 4

RF-/JOINTS Steel - Основание колонны | Характеристики

Категория шарнирных баз колонн предлагает четыре типа соединения опорной плиты:

Простая база колонны
База колонны с вутами
База колонны для прямоугольных пустотелых профилей
База колонны для круглых пустотелых профилей

В категории «Защемленный фундамент колонны» предусмотрены пять разных типов соединений двутавров:

Плита базы без элементов жесткости
Плита базы с элементами жесткости в центре полки
Плита базы с элементами жесткости на обеих сторонах колонны
Плита базы со швеллерами
Стаканный фундамент

Опорная плита приваривается ко всей стальной колонне во всех соединениях. Соединение с анкерами устанавливаются в бетоне в фундамент. Можно выбрать типы анкеров M12- M42 из сталей марок 4.6 - 10.9. Верхняя и нижняя стороны анкеров могут быть выполнены с круглыми или угловыми листами для лучшего распределения нагрузки или анкеровки. Кроме того, можно применить прямоугольные или круглые стержни с резьбой на концах.

Материал и толщину раствора при заполнении швов, а также размеры и материал фундамента можно свободно регулировать. Кроме того, можно задавать край усиления базы колонны. Для лучшей передачи поперечной силы, можно разместить шпонку, работающую на срез (накладку) на нижней стороне базы плиты.

Поперечные силы передаются при помощи накладки, анкера или трения. Можно сочетать отдельные компоненты.

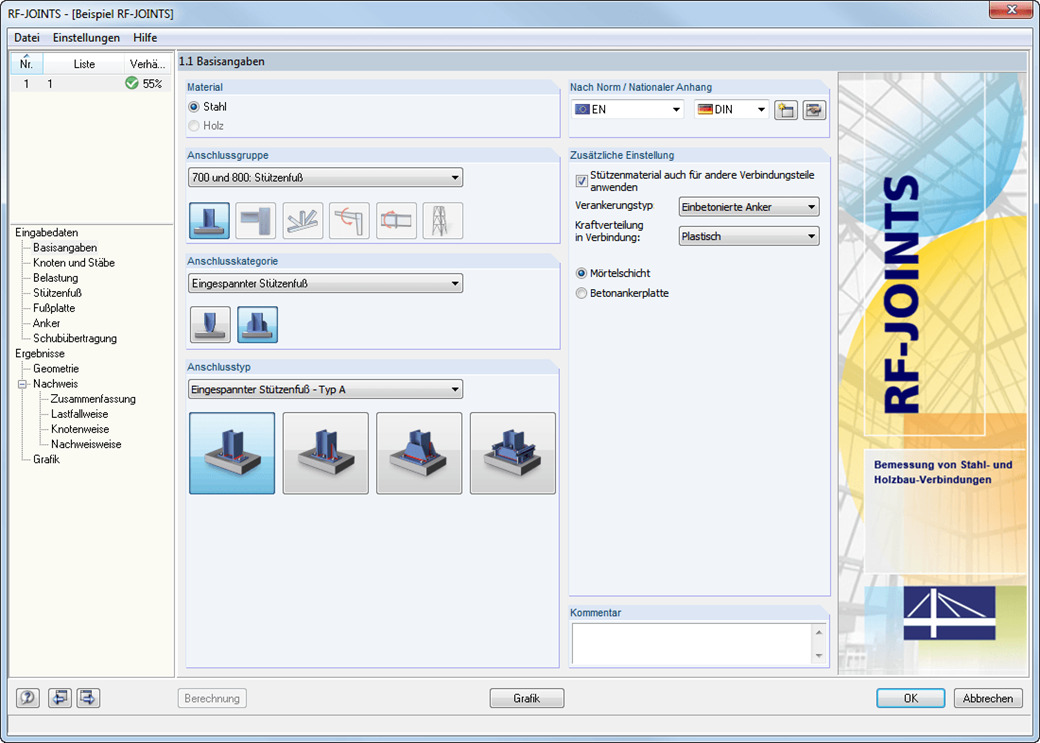

RF-/JOINTS Steel - Column Base | Ввод данных

После выбора типа анкеровки и расчетного норматива в первом окне ввода, задайте узел в окне 1.2, который будет импортирован из RFEM/RSTAB, и в котором будет рассчитана анкеровка фундамента.

При желании, можно определить сечение и материал колонны также вручную. В следующих окнах ввода можно задать параметры базовой точки, например, Нагрузку импортировать из RFEM/RSTAB или, в случае задания соединения вручную, ввести нагрузки.

RF-/JOINTS Steel - Column Base | Расчёт

После завершения расчета, RF-/JOINTS Steel - Column Base изображает следующиe результаты расчета:

Изгиб плиты базы
Растяжение и поперечная сила анкеров
Прочность шпонки, работающей на срез
Сжатие бетона / разрушение граней бетона
Трение
Сварные швы

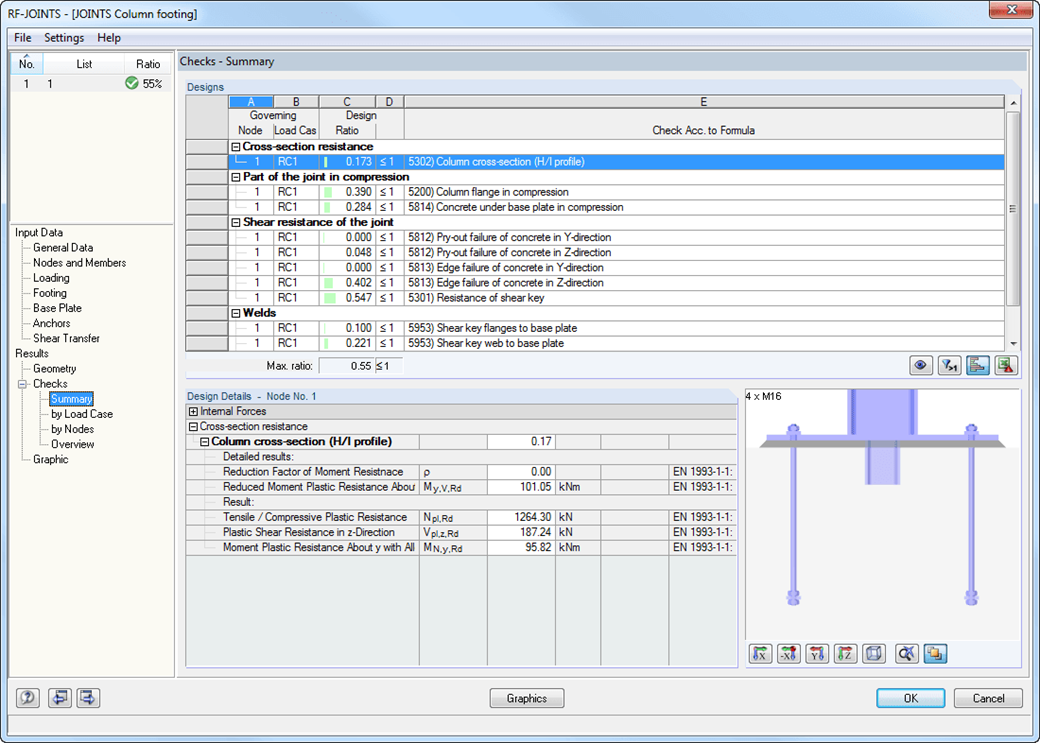

RF-/JOINTS Steel - Column Base | Результаты

Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других таблицах результатов можно увидеть все основные подробности расчета, такие как несущая способность анкера, напряжения в швах и другие.

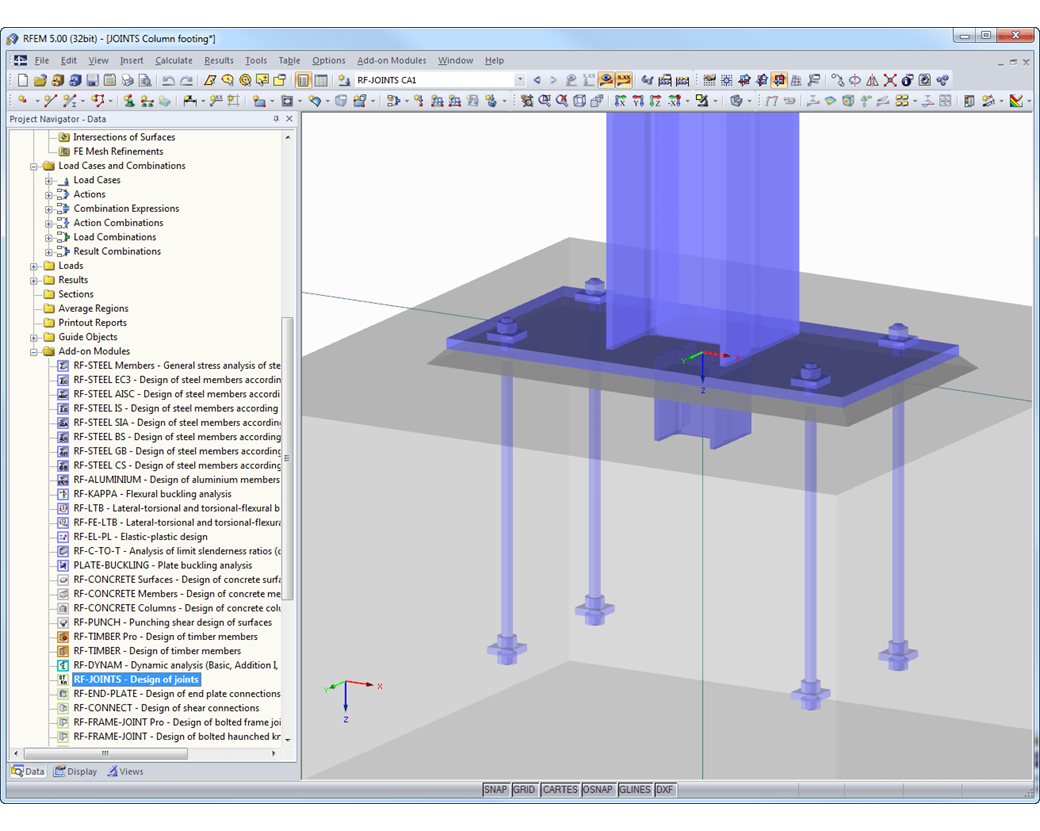

Размеры, спецификации материалов и сварные швы, которые важны для конструкции соединения, сразу видны и могут быть распечатаны. Можно визуализировать соединения в RF-/JOINTS Steel - Column Base или в модели RFEM/RSTAB.

Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.
