铰接约束柱脚设计
总数: 4
RF-/JOINTS Steel-柱底 | 产品特性
铰接柱脚类别提供四种不同的底板连接:
- 简单柱脚
- 变截面柱脚
- 矩形空心截面柱脚
- 圆形空心截面柱脚
约束柱基础类别提供了五种不同的工字钢节点布置:
- 底板无加劲肋
- 底板加劲肋位于翼缘中间
- 底板柱两侧设置靴梁
- 底板带有槽钢
- 杯口基础
所有连接类型都包括一个焊接在钢柱周围的底板。 在基础内的混凝土中设置与锚固件的连接。 “锚固件”类型为 M12 ~ M42,钢材等级为 4.6 ~ 10.9。 为了更好地分布荷载或更好的锚固,在锚固件的顶部和底部可以设置圆形或带角度的钢板。 用户也可根据需要在杆件末端设置矩形或圆形的锚固头,
灌浆层的材料和厚度以及基础的尺寸和材料都可以自由设置。 此外,您可以定义基础的边缘配筋。 为了更好地传递剪力,可以在底板底部设置抗剪键。
剪力传递方式有角钢连接件、锚固件或摩擦力。 可以将各个组件进行组合。
RF-/JOINTS Steel - 柱脚 | 输入

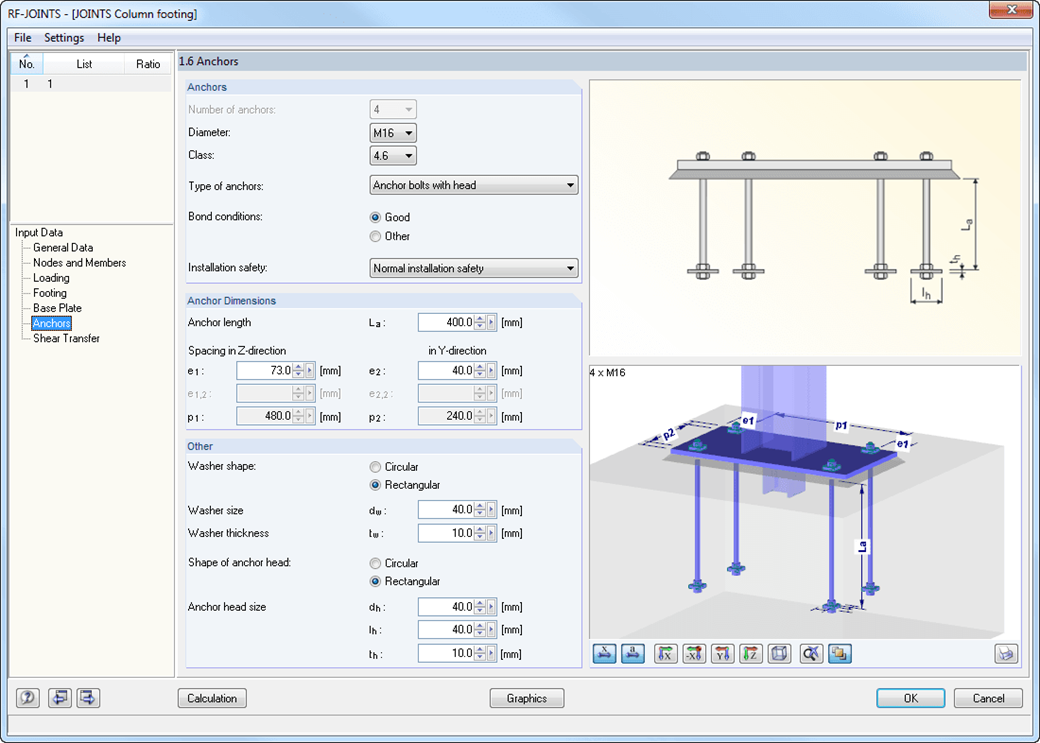

在第一个输入窗口中选择了锚固类型和设计规范后,从窗口 1.2 中定义将从 RFEM/RSTAB 导入的锚固设计的节点。
用户也可以手动定义柱子的截面和材料。 在接下来的输入窗口中,您可以定义基点的参数,例如
RF-/JOINTS Steel - 柱脚 | 设计

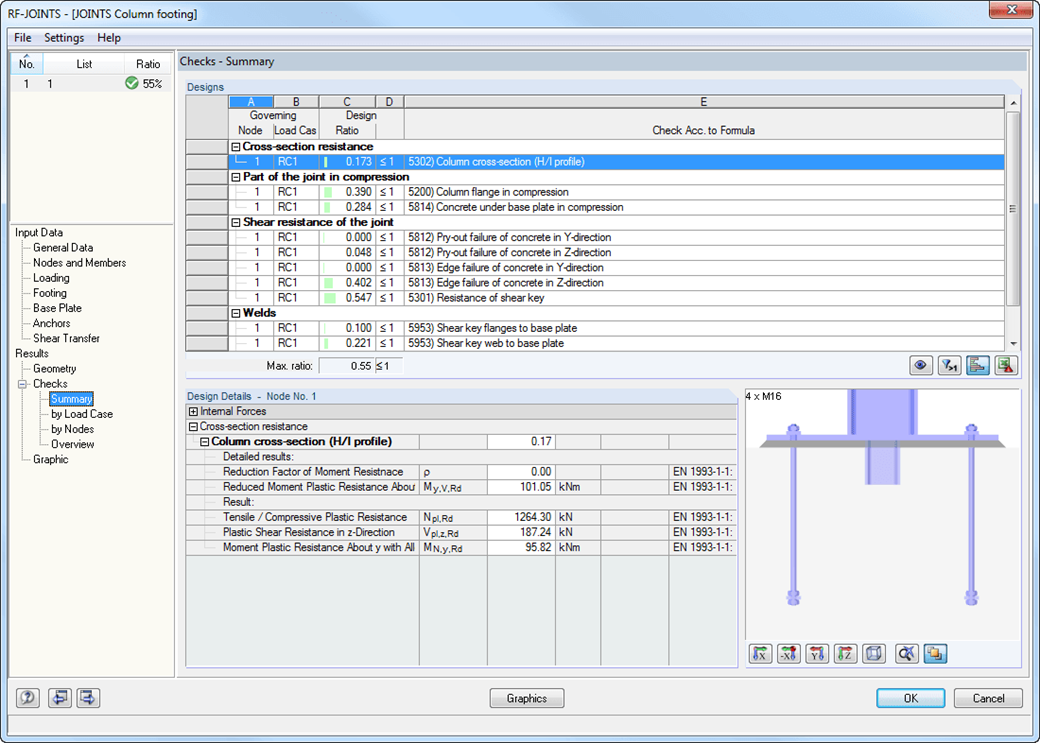

模块计算完成之后将输出下列验算的结果:
- 柱脚底板抗弯验算
- 锚固件受拉/受剪验算
- 抗剪键承载力
- 混凝土受压/边缘破坏验算
- 摩擦
- 焊缝验算
RF-/JOINTS Steel - 柱脚 | 结果输出
首先,主导的节点设计被分组,并在第一个结果窗口中与节点的基本几何形状一起显示。 在其他结果表中可以查看所有基本设计细节,例如锚固件的承载力、焊缝应力等。

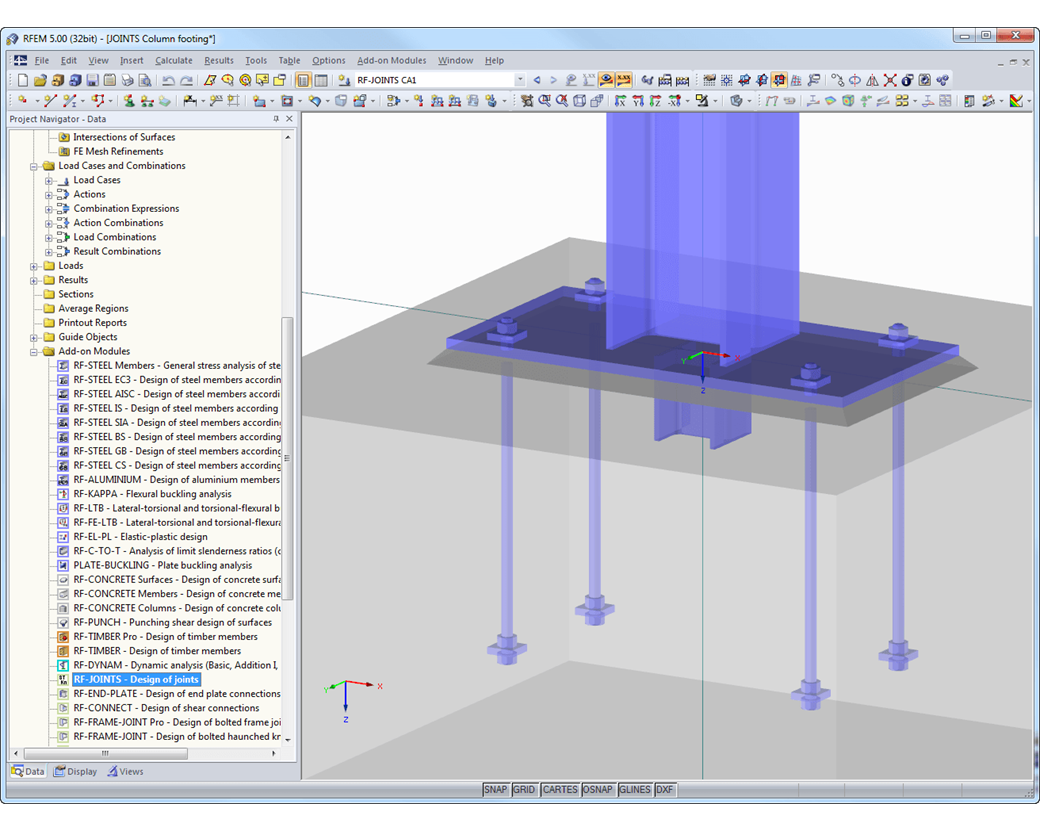

并且可以直接打印出对连接结构重要的尺寸、材料规格和焊缝。 可以在 RF-/JOINTS Steel - Column Base 或 RFEM/RSTAB 模型中对连接进行可视化。
所有图形都可以包含在 RFEM/RSTAB 计算书中或直接打印。 由于是按比例输出,所以在设计阶段就可以对软件进行目测检查。
总金额 760.00 USD
该价格适用于United States。
