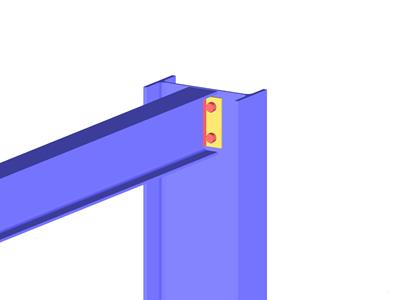

Ligações articuladas segundo EN 1993-1-8
RF-/JOINTS Steel - Pinned | Funções
Generalidades
- Categoria de ligação de viga com pilar: ligação possível no banzo do pilar, assim como na alma do pilar
- Categoria de ligação de viga com viga: disposição opcional de nervuras no lado oposto
- Tamanhos de parafusos desde M12 a M36 com as classes de resistência 4.6, 5.6, 8.8 e 10.9
- Espaçamentos arbitrários entre os furos e as bordas
- Possibilidade de entalhe na viga
- Ligações com solicitação de esforço de corte puro, esforço normal puro (ligação de tração) ou com combinação de esforços normais e de corte
- Verificação do cumprimento dos requisitos para ligações articuladas
- Verificação dos espaçamentos máximos e mínimos entre furos e às bordas
Ligações de cantoneiras de alma
- Possibilidade de ter uma ou duas filas de parafusos na vertical e 10 filas de parafusos na horizontal em cada aba
- Vasta gama de cantoneiras de abas iguais e desiguais
- Orientação das cantoneiras alterável
- Verificações:
- Parafusos ao corte, flexão e tração
- Cantoneiras ao corte, flexão e tração com consideração da dedução dos furos
- Almas de vigas ao corte e à tração com consideração da dedução dos furos
- Transmissão de tração para o pilar com o modelo da peça em T
- Entalhe no corte crítico
Ligação de aleta
- Possibilidade de ter uma ou duas filas de parafusos na vertical e 10 filas de parafusos na horizontal
- Tamanho flexível da aleta
- Posição da chapa de extremidade alterável
- Verificações:
- Parafusos ao corte e ao esmagamento
- Aleta ao corte, flexão e tração com consideração da dedução dos furos
- Estabilidade de aletas longas e esbeltas
- Almas de vigas ao corte e à tração com consideração da dedução dos furos
- Soldadura como cordão de soldadura
- Entalhe no corte crítico

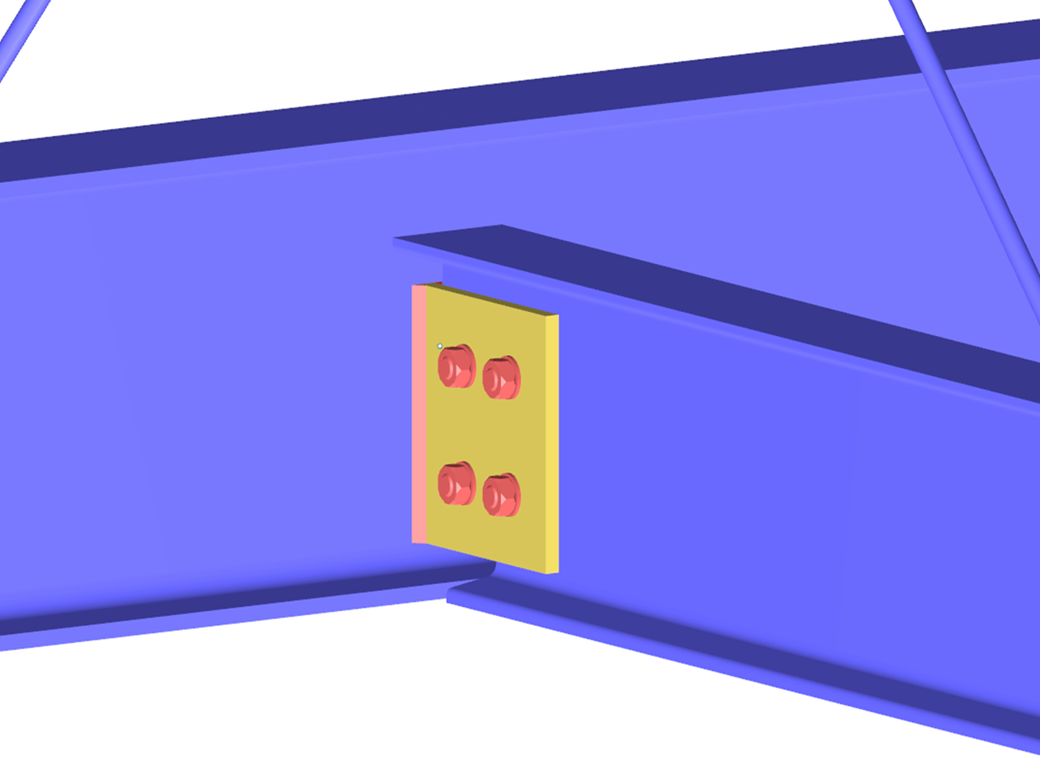

Ligação de chapa de extremidade
- Possibilidade de ter duas ou quatro filas de parafusos na vertical e 10 filas de parafusos na horizontal
- Tamanho flexível da chapa de extremidade
- Posição da chapa de extremidade alterável
- Verificações:
- Parafusos ao corte, flexão e tração
- Chapa de extremidade ao corte e à flexão com consideração da dedução dos furos
- Alma da viga ao corte e à tração
- Transmissão de tração para o pilar com o modelo da peça em T
- Soldadura como cordão de soldadura
- Entalhe no corte crítico
Ligação de chapa de extremidade com conector de bloco
- Fixação da viga através de uma chapa de extremidade com dois parafusos
- Tamanho flexível do conector de bloco e da chapa de extremidade
- Verificações:
- Introdução de carga na viga segundo a norma EN 1993-1-5, Capítulo 6
- Absorção do momento estabilizante através dos parafusos e das soldaduras na chapa de extremidade
- Conector de bloco
- Soldaduras do conector de bloco como cordões de soldadura
- Transmissão de tração para o pilar com o modelo da peça em T
RF-/JOINTS Steel - Pinned | Entradas

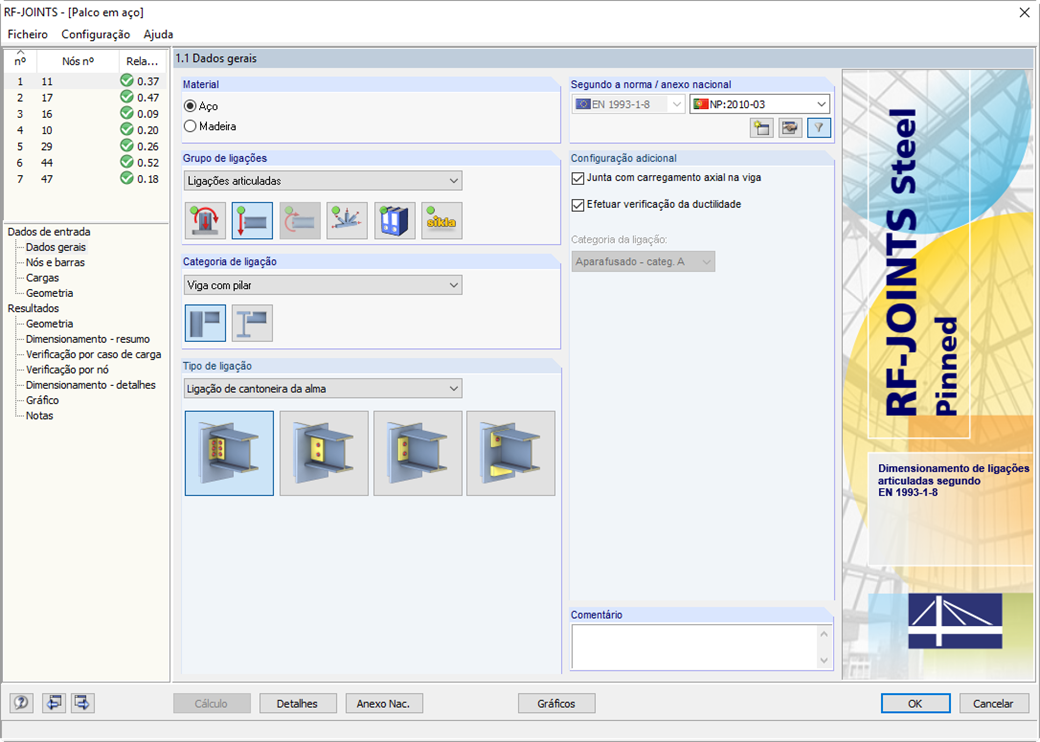

Após iniciar o módulo adicional, é necessário selecionar o grupo de ligação (ligações articuladas) e de seguida a categoria de ligação e o tipo de ligação (cantoneira de alma, aleta, chapa de extremidade curta, chapa de extremidade com cantoneira). Chegado a este ponto, é possível selecionar os nós do modelo do RFEM/RSTAB a serem dimensionados. O RF-/JOINTS Steel - Pinned reconhece automaticamente as barras ligadas e determina com base na posição se se trata de pilares ou vigas.
Sendo necessário excluir certas barras do dimensionamento, o módulo permite que estas sejam desativadas. As ligações construtivamente idênticas podem ser verificadas em simultâneo para vários nós. Como carga, o utilizador seleciona os casos de carga, as combinações de cargas e as combinações de resultados determinantes para o cálculo. Alternativamente, é possível introduzir manualmente as secções e as cargas. Na última janela de entrada, a ligação é configurada passo a passo.
RF-/JOINTS Steel - Pinned | Dimensionamento
Para todos os tipos de ligações assume-se que a articulação de momento se encontra no banzo do pilar ou, respetivamente, na alma para pilares rodados. Por isso, para as ligações de cantoneira de alma de aleta é determinado um momento excêntrico que atua adicionalmente no grupo de parafusos do banzo da viga.
A partir das posições das cantoneiras e das chapas podem resultar mais momentos de excentricidade. Para as ligações de cantoneiras, os esforços são transferidos separadamente. Forças de corte atuantes no conector de bloco; forças de tração e momentos estabilizantes são atribuídos aos parafusos. Antes do dimensionamento ser executado, a ligação é ainda verificada quanto à sua plausibilidade geométrica; por exemplo, o espaçamento entre furos e a distância dos parafusos às bordas.
RF-/JOINTS Steel - Pinned | Resultados

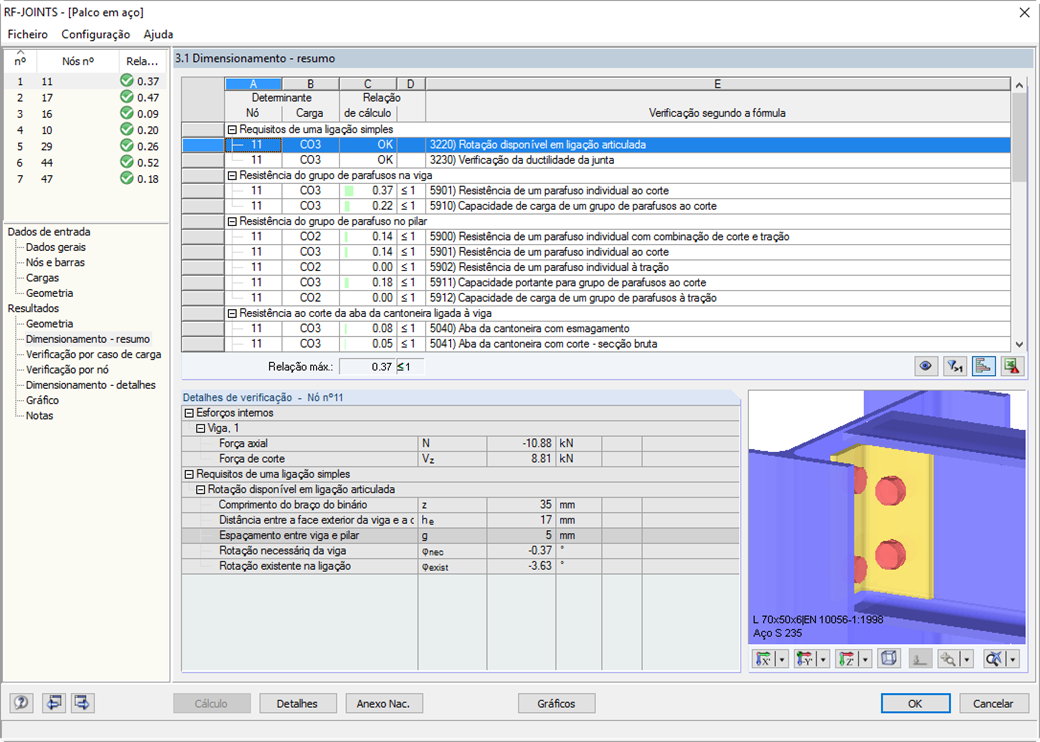

Nas janelas de resultados, são apresentados detalhadamente todos os resultados do cálculo. Além disso, são criados gráficos 3D, onde os componentes individuais, bem como as linhas de dimensão e, por exemplo, Isto permite, por exemplo, mostrar ou ocultar os dados da soldadura. No resumo dos resultados, o utilizador consegue imediatamente ver se as verificações individuais foram cumpridas. A relação de dimensionamento é adicionalmente visualizada com uma barra verde, que fica vermelha quando o dimensionamento não é cumprido. Além disso, são apresentados o número do nó e o caso de carga/combinação de cargas/combinação de resultados determinante.
Ao selecionar uma verificação, são representados os resultados intermédios em detalhe inclusive as ações e os esforços internos adicionais da geometria da ligação. Adicionalmente existe a possibilidade de representar os resultados por casos de carga ou por nós. A representação 3D mostra a ligação de forma realística e de acordo com a escala. Além das vistas principais, os gráficos podem ser visualizados de qualquer perspetiva.
Os gráficos podem ser integrados juntamente com as dimensões e as legendas no relatório de impressão do RFEM/RSTAB ou exportados no formato DXF. No relatório são apresentados todos os dados de entrada e de saída. Todas as tabelas do módulo podem facilmente ser exportadas para um ficheiro do MS Excel ou CVS. Todas as especificações necessárias para a exportação são definidas num menu de transferência especial.
