RFEM 5-Zusatzmodul
RF-JOINTS Stahl - Gelenkig

Allgemein

• Anschluss Stütze-Träger: Anschluss sowohl am Stützenflansch als auch am Stützensteg möglich
• Anschluss Träger-Träger: Optionale Anordnung von Rippen auf der Gegenseite
• Schraubengrößen von M12 bis M36 mit den Festigkeitsklassen 4.6, 5.6, 8.8 und 10.9
• Beliebige Loch- und Randabstände
• Träger kann ausgeklinkt werden
• Anschluss mit reiner Querkraftbeanspruchung, reiner Normalkraftbeanspruchung (Zugstoß), oder Kombination von Normalkraft und Querkraft möglich
• Überprüfung, ob Anforderungen an gelenkige Verbindung eingehalten sind
• Prüfen der minimalen und maximalen Loch- und Randabstände

Anschluss mit Stegwinkeln

• An jedem Schenkel ein oder zwei vertikale Schraubenreihen und bis zu 10 horizontale Schraubenreihen möglich
• Große Auswahl an gleich- und ungleichschenkligen Winkeln
• Höhenlage der Winkel veränderbar
• Nachweise:
  • Schrauben auf Abscheren, Lochleibung und Zug
  • Winkel auf Schub, Biegung und Zug mit Berücksichtigung des Lochabzuges
  • Trägersteg auf Schub und Zug mit Berücksichtigung des Lochabzuges
  • Zugkraftübertragung in die Stütze mit dem T-Stummel-Modell
  • Ausklinkung am kritischen Schnitt

Anschluss mit Fahnenblech

• Ein oder zwei vertikale Schraubenreihen und bis zu 10 horizontale Schraubenreihen möglich
• Flexible Größe des Fahnenblechs
• Höhenlage des Fahnenblechs veränderbar
• Nachweise:
  • Schrauben auf Abscheren und Lochleibung
  • Fahnenblech auf Schub, Biegung und Zug mit Berücksichtigung des Lochabzuges
  • Stabilität von langen, schlanken Fahnenblechen
  • Trägersteg auf Schub und Zug mit Berücksichtigung des Lochabzuges
  • Schweißnaht als Kehlnaht
  • Ausklinkung am kritischen Schnitt

Anschluss mit Stirnplatte

• Zwei oder vier vertikale Schraubenreihen und bis zu 10 horizontale Schraubenreihen möglich
• Flexible Größe der Stirnplatte
• Höhenlage der Stirnplatte veränderbar
• Nachweise:
  • Schrauben auf Abscheren, Lochleibung und Zug
  • Stirnplatte auf Schub und Biegung mit Berücksichtigung des Lochabzuges
  • Trägersteg auf Schub und Zug
  • Zugkraftübertragung in die Stütze mit dem T-Stummel-Modell
  • Schweißnaht als Kehlnaht
  • Ausklinkung am kritischen Schnitt

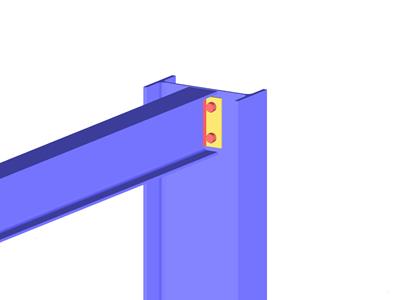

Anschluss mit Knagge und Stirnplatte

• Lagesicherung des Trägers durch Stirnplatte mit zwei Schrauben
• Flexible Größe von Knagge und Stirnplatte
• Nachweise:
  • Lasteinleitung in den Träger nach EN 1993-1-5, Kapitel 6
  • Aufnahme des Stabilisierungsmomentes durch die Schrauben und die Schweißnähte an der Stirnplatte
  • Knagge
  • Knaggenschweißnähte als Kehlnähte
  • Zugkraftübertragung in die Stütze mit dem T-Stummel-Modell

Bei allen Anschlusstypen wird davon ausgegangen, dass sich das Momentengelenk am Stützenflansch befindet bzw. bei gedrehter Stütze am Stützensteg. Für den Stegwinkel- und Fahnenblechanschluss wird deshalb ein Exzentrizitätsmoment ermittelt, das zusätzlich auf die Schraubengruppe am Trägerflansch wirkt.

Weitere Exzentrizitätsmomente können sich aus der Höhenlage der Winkel und Bleche ergeben. Beim Knaggenanschluss werden die Kräfte getrennt abgeleitet. Die Querkräfte belasten die Knagge, Zugkräfte und Stabilisierungsmoment werden den Schrauben zugewiesen. Vor der eigentlichen Bemessung wird der Anschluss auf geometrische Plausibilität überprüft, zum Beispiel die Loch- und Randabstände der Schrauben.
