Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

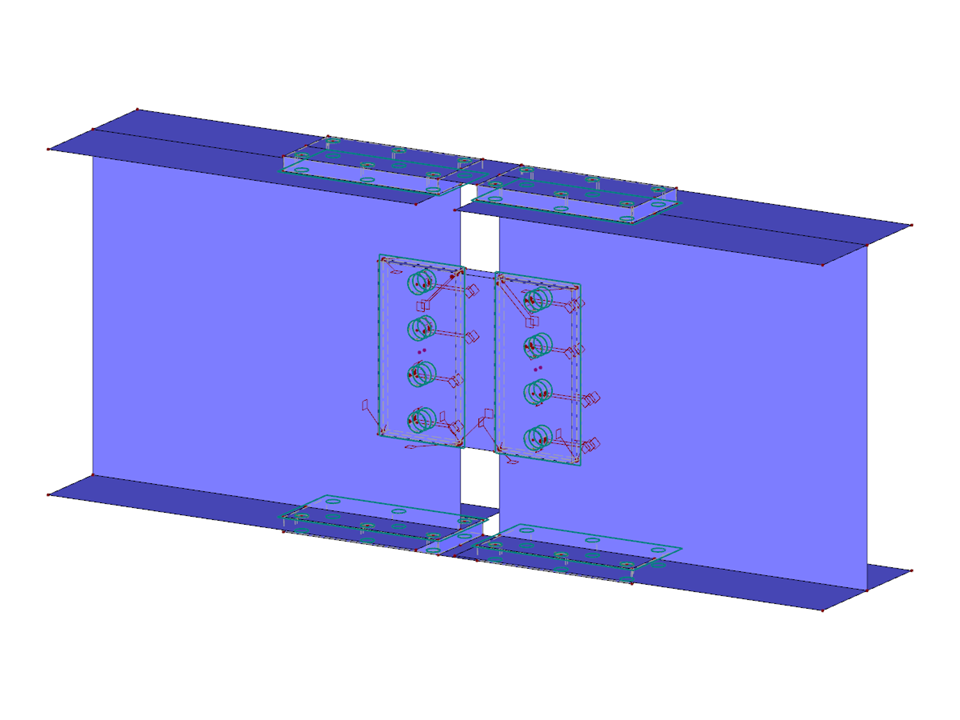

Lasche für Metallträger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 237 |
| Anzahl Linien | 287 |
| Anzahl Stäbe | 40 |
| Anzahl Flächen | 168 |
| Anzahl Volumenkörper | 8 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,095 t |
| Abmessungen (metrisch) | 1,000 x 0,435 x 0,200 m |
| Abmessungen (imperial) | 3.28 x 1.43 x 0.66 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
