modulo aggiuntivo RFEM 5
RF-JOINTS Steel - Pinned

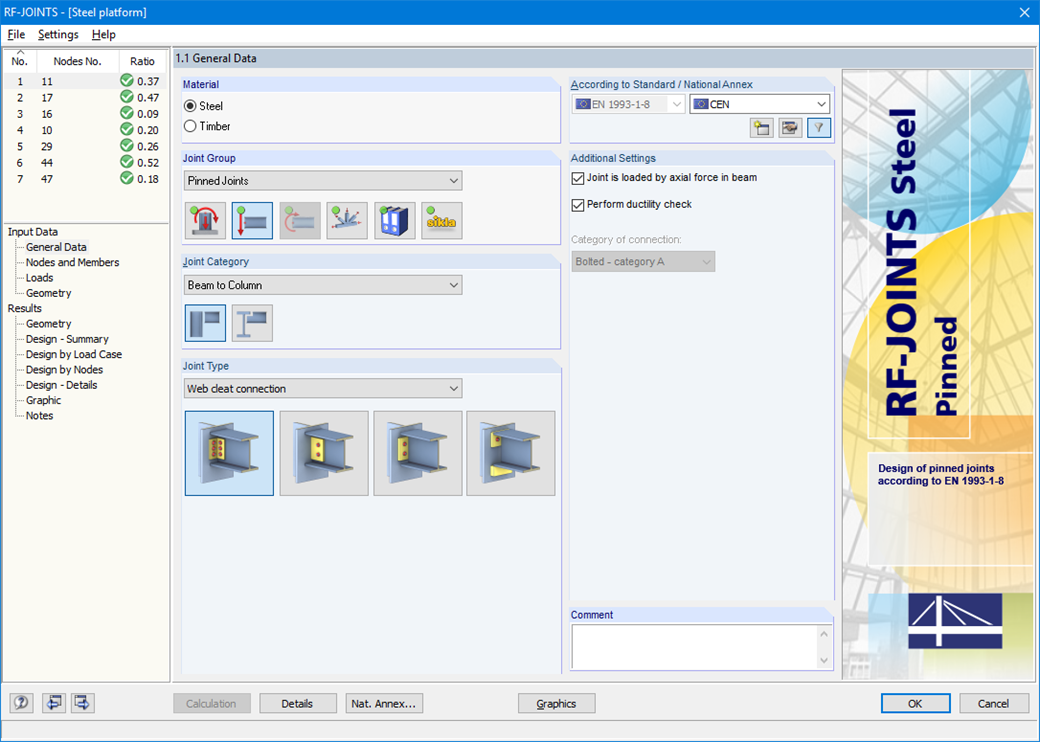

generale

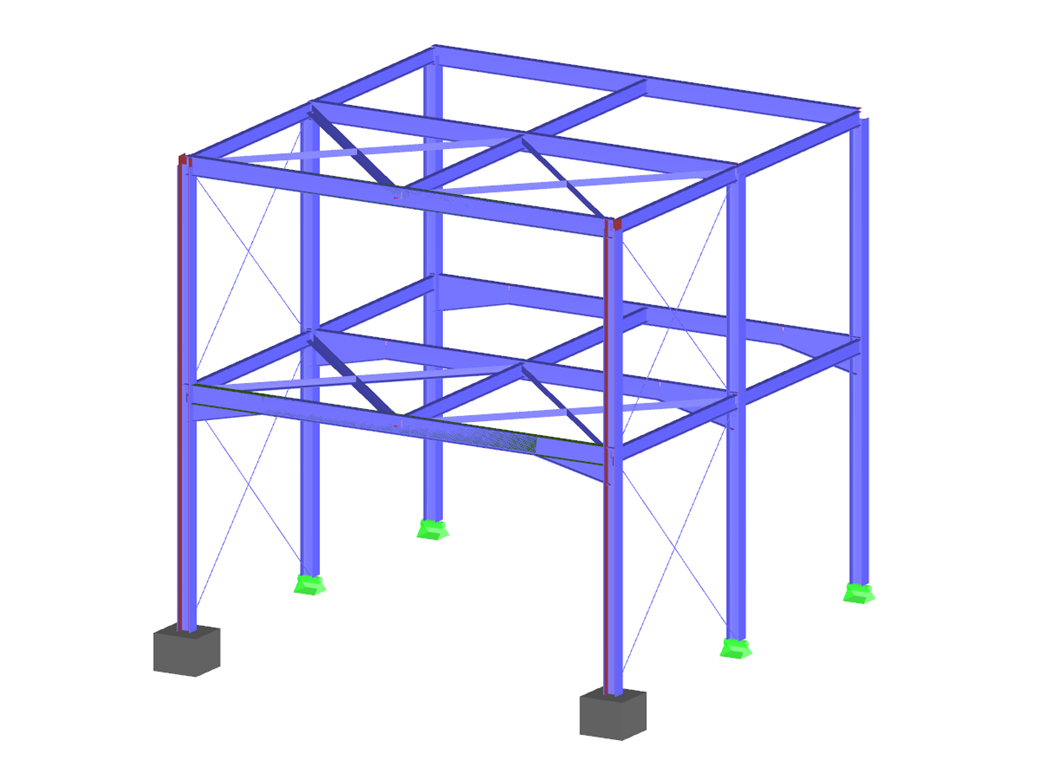

• Categoria collegamento trave - colonna: collegamento possibile sull'ala e sull'anima della colonna
• Categoria collegamento trave - trave: disposizione opzionale di nervature sul lato opposto
• Dimensioni bulloni da M12 a M36 con classe di resistenza 4.6, 5.6, 8.8 e 10.9
• Spaziatura dei fori arbitraria e distanze dai bordi
• È possibile l'intaglio della trave
• Collegamento con carico di taglio puro, carico di forza normale pura (giunto a trazione) o possibile combinazione di forze normali e di taglio
• Verifica del rispetto dei parametri di un giunto a cerniera
• Controllo della spaziatura minima e massima dei fori e delle distanze dai bordi

Collegamenti con squadretta d'anima

• Su ogni lato sono possibili una o due file di bulloni verticali e fino a 10 orizzontali
• Ampia gamma di angolari ad ali uguali e disuguali
• Possibilità di modificare l'orientamento degli angolari

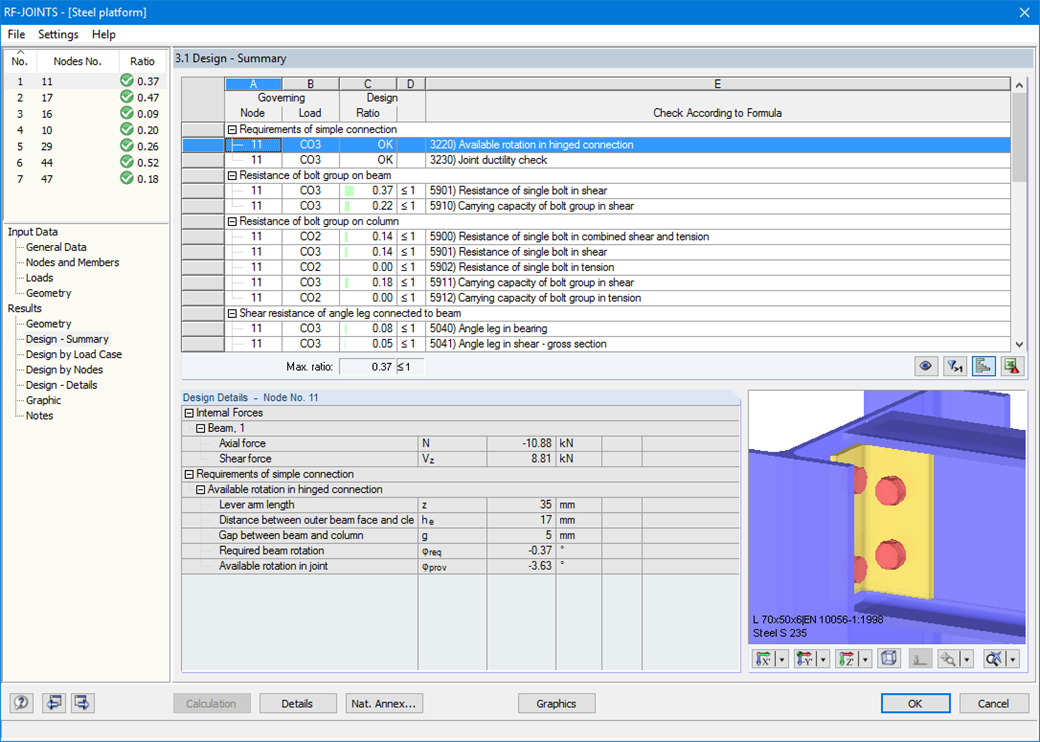

• Rapporti di prog.:
  • Verifica a taglio, resistenza portante e trazione di bulloni
  • Verifica a taglio, flessione e trazione degli angoli considerando la deduzione del foro del bullone
  • Anima della trave a taglio e trazione con considerazione dei fori dei bulloni
  • Trasmissione della trazione nella colonna con il modello T-stub
  • Intaglio nella sezione critica

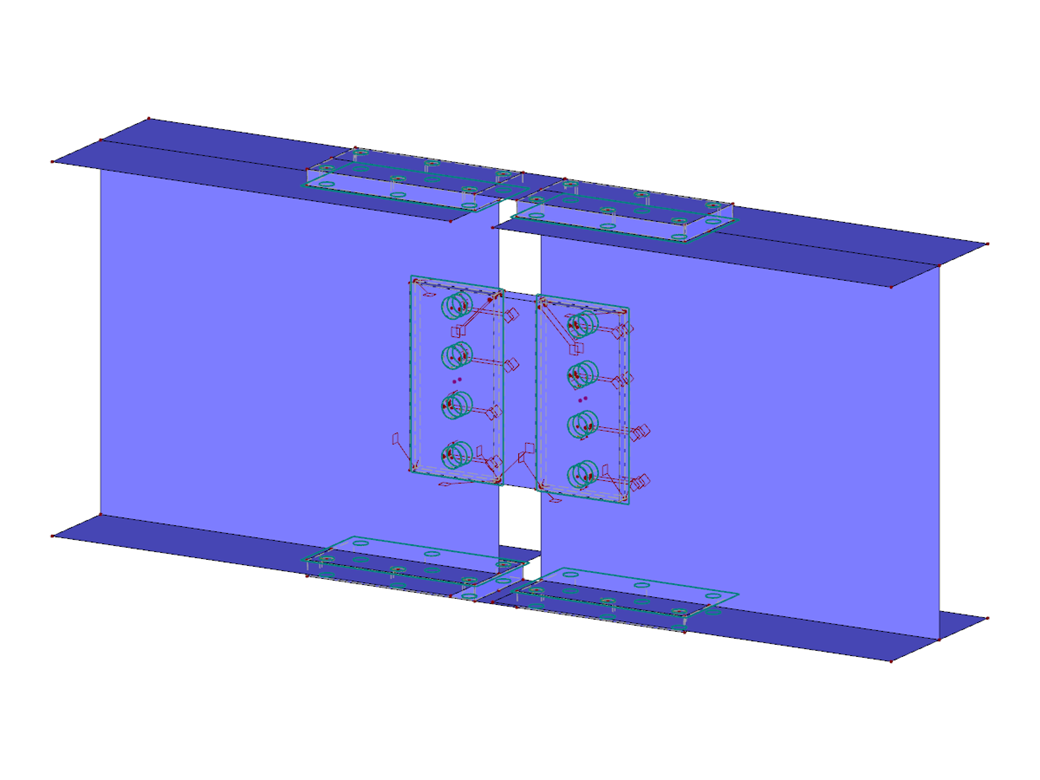

Collegamenti con piastra d'anima

• Sono possibili una o due file di bulloni verticali e fino a dieci orizzontali
• Possibilità di scegliere le dimensioni della piastra d'anima
• La posizione della piastra d'anima può essere modificata
• Rapporti di prog.:
  • Bulloni a taglio e capacità portante
  • Verifica a taglio, flessione e trazione di piastre d'anima considerando la detrazione del foro del bullone
  • Stabilità di piastre d'anima lunghe e snelle
  • Anima della trave a taglio e trazione con considerazione dei fori dei bulloni
  • Saldatura a cordone d'angolo
  • Intaglio nella sezione critica

Collegamenti con flangia d'estremità

• Sono possibili da una a quattro file di bulloni verticali e fino a dieci orizzontali
• Possibilità di scegliere la dimensione della piastra di estremità
• La posizione della piastra d'anima può essere modificata
• Rapporti di prog.:
  • Verifica a taglio, resistenza portante e trazione di bulloni
  • Flangia d'estremità a taglio e flessione con considerazione dei fori dei bulloni
  • Anima della trave a taglio e trazione
  • Trasmissione della trazione nella colonna con il modello T-stub
  • Saldatura a cordone d'angolo
  • Intaglio nella sezione critica

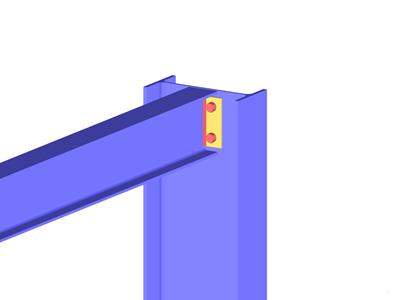

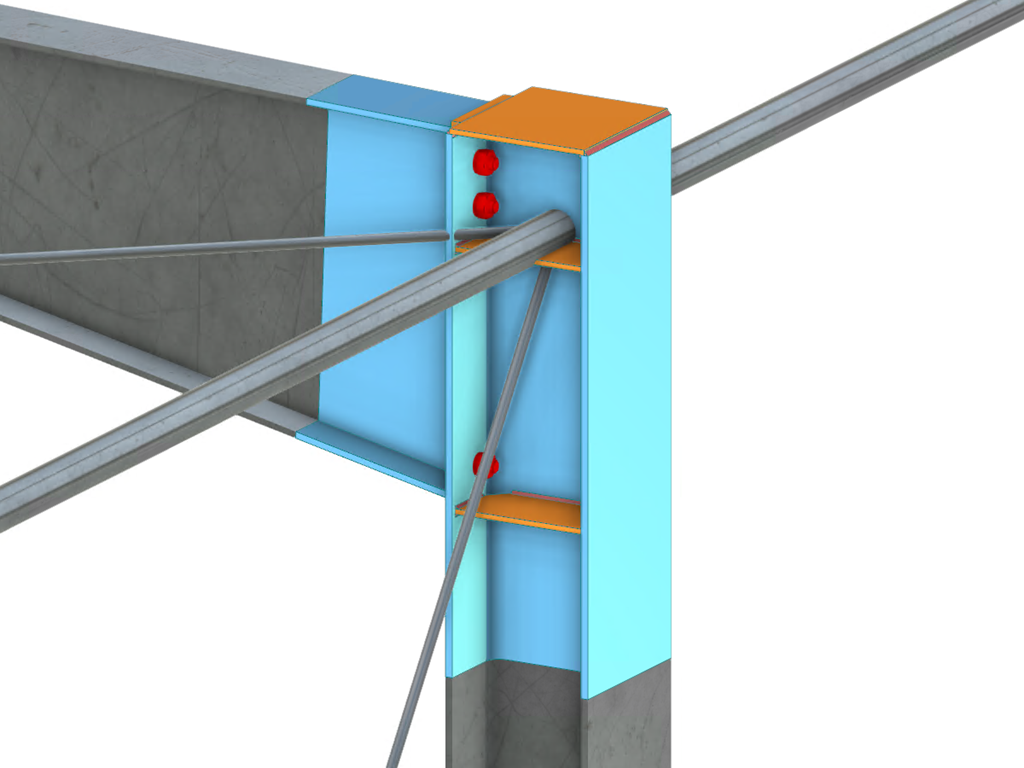

Collegamento piastra di estremità con squadretta

• Collegamento della trave con flangia d'estremità e due bulloni
• Possibilità di scegliere le dimensioni della piastra d'estremità e della squadretta
• Rapporti di prog.:
  • Definizione dei carichi secondo EN 1993-1-5, Capitolo 6
  • Vincolo del momento stabilizzante tramite bulloni e saldature sulla piastra d'estremità
  • Squadretta
  • Saldatura della squadretta a cordoni d'angolo
  • Trasmissione della trazione nella colonna con il modello T-stub

Tutti i tipi di giunto sono considerati con il momento di svincolo sull'ala della colonna o sull'anima della colonna nel caso di una colonna ruotata. Pertanto, il modulo determina il momento eccentrico di un collegamento tra squadrette e piastra d'anima, che influenza ulteriormente il gruppo di bulloni sull'ala della trave.

Ulteriori momenti eccentrici possono derivare dalle posizioni degli angoli e delle lamiere. Nel caso del collegamento con squadrette, le forze vengono trasferite separatamente. Le forze di taglio agiscono sulla staffa; le forze di trazione e il momento stabilizzante sono assegnati ai bulloni. Prima del calcolo, si verifica la plausibilità geometrica del collegamento; ad esempio, la spaziatura dei fori dei bulloni e la distanza dal bordo dei bulloni.
