Расчёт шарнирных соединений по EN 1993-1-8
RF-/JOINTS Steel - Pinned | Характеристики
Общие сведения
- Категория соединения балки с колонной: соединение на полке колонны и на стенке колонны
- Категория соединения балки с балкой: выборочное расположение ребер на противоположной стороне
- Размеры болтов от M12 до M36 с классами прочности 4.6, 5.6, 8.8 и 10.9
- Произвольный шаг отверстий под болты и расстояний до края
- Возможна надрезка балки
- Возможно соединение с чистой нормальной силой (растянутый узел), чистым сдвигом или сочетанием нормальной и поперечной сил
- Проверка соблюдения требований для шарнирных узлов
- Проверка минимальных и максимальных шагов отверстий под болты и расстояний до края

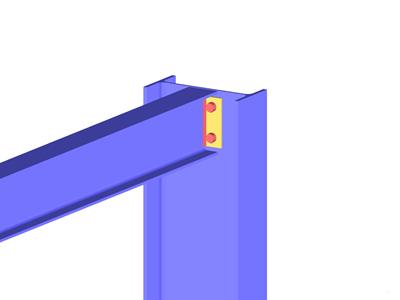

Соединения стенки с накладкой
- На каждом плече возможны один или два вертикальных рядов болтов и до 10 горизонтальных
- Широкий выбор равномерных и неравномерных уголков
- Можно изменить ориентацию уголков
- Критерий расч.:
- Болтов на сдвиг, смятие и растяжение
- Уголков на сдвиг, изгиб и растяжение, с учетом ослабления из-за отверстий под болты
- Стенок ригелей на сдвиг и растяжение, с учетом ослабления из-за отверстий под болты
- Переноса растяжения в колонну у модели Т-профиля
- Надрезки в критическом сечении
Соединения с ребристой плитой
- Возможны один или два вертикальных рядов болтов и до 10 горизонтальных
- Гибкий размер ребристой плиты
- Положение ребристой плиты может быть изменено
- Критерий расч.:
- Болтов на сдвиг и смятие
- Ребристых плит на сдвиг, изгиб и растяжение, с учетом ослабления из-за отверстий под болты
- Устойчивости длинных и гибких ребристых плит
- Стенок ригелей на сдвиг и растяжение, с учетом ослабления из-за отверстий под болты
- Швов как узловых швов
- Надрезки в критическом сечении

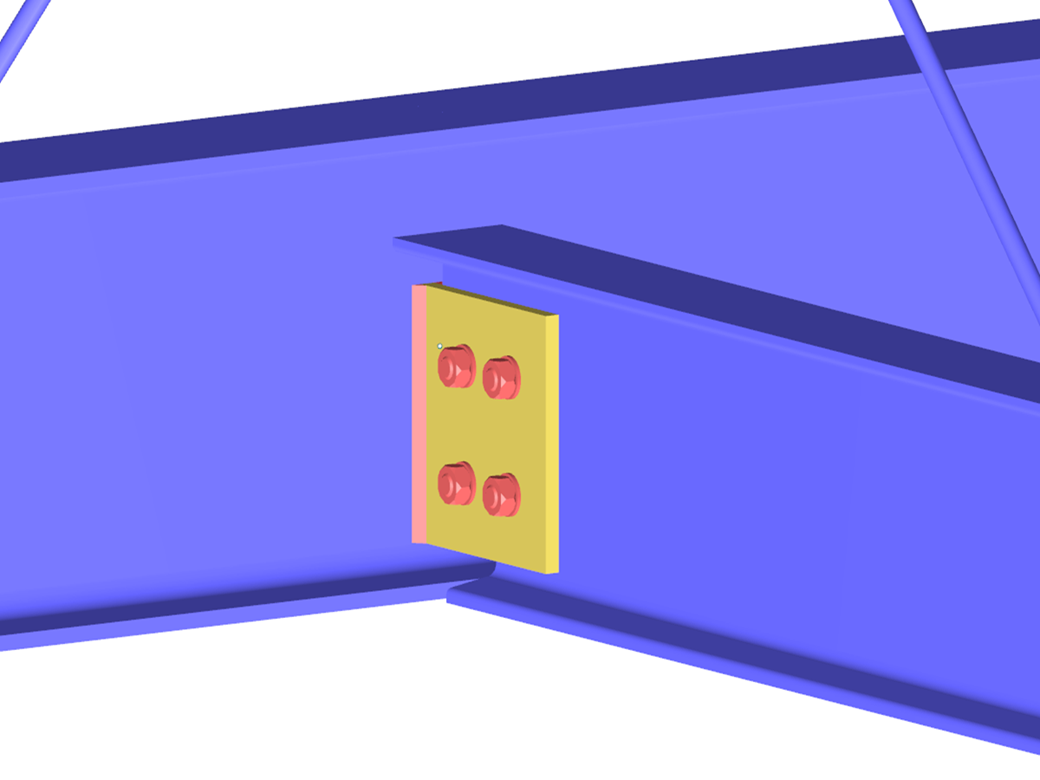

Соединение с торцевой пластиной
- Возможны два или четыре вертикальных рядов болтов и до 10 горизонтальных
- Гибкий размер торцевой пластины
- Положение ребристой плиты может быть изменено
- Критерий расч.:
- Болтов на сдвиг, смятие и растяжение
- Торцевых пластин на сдвиг и изгиб, с учетом ослабления из-за отверстий под болты
- Стенок ригелей на сдвиг и растяжение
- Переноса растяжения в колонну у модели Т-профиля
- Швов как узловых швов
- Надрезки в критическом сечении
Соединения с торцевой пластиной и накладкой
- Фиксация балки с помощью торцевой пластины с двумя болтами
- Гибкий размер накладки и торцевой пластины
- Критерий расч.:
- Распределения нагрузки в балке по EN 1993-1-5, глава 6
- Поддержки стабилизирующего момента болтами и швами в торцевой пластине
- Упор
- Швов накладки как угловых швов
- Переноса растяжения в колонну у модели Т-профиля
RF-/JOINTS Steel - Pinned | Ввод данных

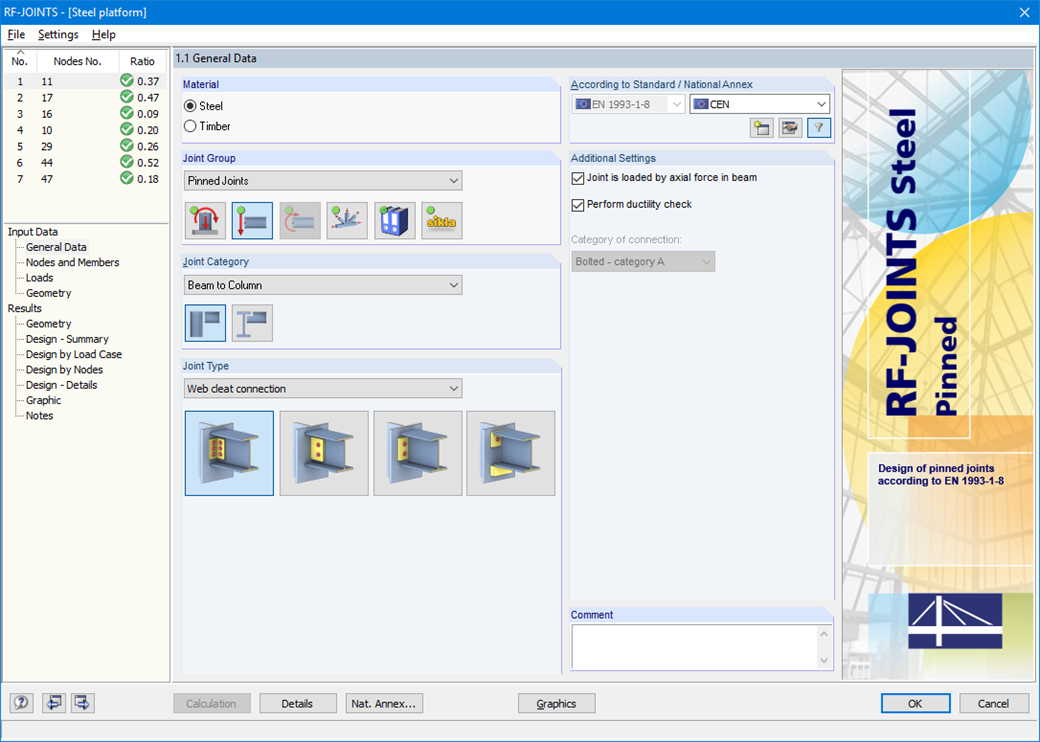

После запуска дополнительного модуля, необходимо сначала выбрать группу соединений (шарнирный узел), а затем категорию и тип соединения (накладка стенки, ребристая плита, короткая торцевая пластина или торцевая пластина с накладкой). Затем нужно в модели RFEM/RSTAB выбрать узлы для расчета. RF-/JOINTS Steel - Pinned автоматически распознает стержни соединений и определяет по их расположению, являются ли они колоннами или балками.
При необходимости, можно исключить из расчета отдельные стержни. А конструктивно подобные соединения могут быть рассчитаны для нескольких узлов одновременно. В нагрузках всегда требуется выбрать определяющие загружения, сочетания нагрузок или расчетные сочетания. Альтернативно, можно задать сечение и данные по нагрузкам также вручную. В последнем окне вводно соединение настраивается шаг за шагом.
RF-/JOINTS Steel - Pinned | Расчёт
Для всех типов соединений предполагается, что моментный шарнир находится в полке колонны или, в случае повернутой колонны, в стенке колонны. Благодаря тому может модуль определить внецентренный момент накладки стенки и соединения с торцевой пластиной, которые дополнительно действуют на группу болтов в полке ригеля.
Дальнейшие внецентренные моменты могут возникать также из-за расположения уголков и листов. В случае соединения с накладкой, силы передаются отдельно. На накладку действуют поперечные силы; болтам придаются растягивающие силы и стабилизирующий момент. Перед расчетом соединение проверяется на геометрическую достоверность; например, шаг отверстий под болты или расстояние до края болтов.
RF-/JOINTS Steel - Pinned | Результаты
Окна результатов подробно перечисляют все результаты расчета. Кроме того, создаются и 3D-графики, в которых отдельные компоненты а также размерные линии и, например, Это позволяет вам, например, изображать или скрывать данные по сварным швам. Резюме показывает, были ли выполнены отдельные расчеты: Расчетное соотношение дополнительно визуализируется с помощью зеленой полосы данных, которая становится красным, когда расчет не выполнен. Также изображается номер узла и определяющие ЗГ/СН/РС.
При выборе расчета модуль показывает подробные промежуточные результаты, включая воздействия и дополнительные внутренние силы из геометрии соединения. Существует опция для изображения результатов по загружениям и по узлам. Соединения представлены в реалистичной 3D-рендеринге, которую можно масштабировать. В дополнение к основным видам, можно изобразить графику с любой точки зрения.
Можно добавить графику с размерами и ярлыками к распечатке RFEM/RSTAB или экспортировать их в виде DXF. Протокол результатов включает все исходные данные и результаты, подготовленные для инженеров экспертизы. Можно экспортировать все таблицы в MS Excel или в файл CSV. Все характеристики, необходимые для экспорта, можно задать в специальном меню перевода данных.
