Moduł dodatkowy dla RFEM 5
RF-JOINTS Steel - Pinned

Moduł dodatkowy RF-JOINTS Steel - Pinned służy do konfigurowania i wymiarowania połączeń na ścinanie belek dwuteowych. Wymiarowanie jest przeprowadzane zgodnie z Eurokodem 3 oraz European Recommendations for the Design of Simple Joints in Steel Structures.

Do wyboru dostępne są cztery typy: połączenie z nakładkami środnika, połączenie z blachą środnika, połączenie z blachą czołową oraz połączenie z nakładkami i blachą czołową.
Wszystkie połączenia są przedstawiane w przejrzysty sposób w grafice 3D wraz ze wszystkimi niezbędnymi wymiarami dla płyt i kątowników wraz z rozmieszczeniem otworów. Grafiki wraz z liniami wymiarowymi oraz opisami śrub i spoin mogą zostać przeniesione do raportu.

Połączenia przegubowe zgodnie z EN 1993-1-8

Ogółem: 4

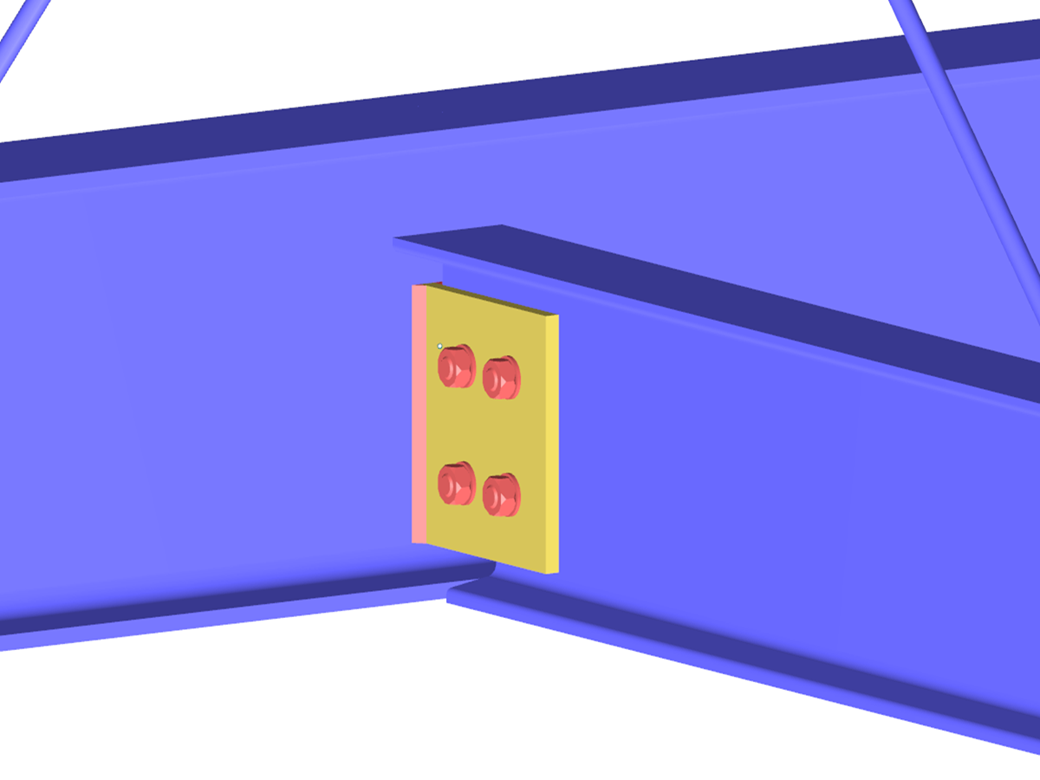

Moduł dodatkowy RF-/JOINTS Steel-Pinned dla RFEM/RSTAB | Połączenia przegubowe Zgodnie z EC 3

RF-/JOINTS Steel - Pinned | Funkcje

Ogólne informacje

Połączenie typu belka-słup: możliwe połączenie na pasie lub na środniku słupa
Połączenie typu belka-belka: możliwość rozmieszczenia żeber po przeciwnej stronie
Rozmiary śrub od M12 do M36 z klasami wytrzymałości 4.6, 5.6, 8.8 oraz 10.9
Dowolny rozstaw otworów na śruby i odległości od krawędzi
Możliwe jest podcięcie belki
Połączenie z czystym obciążeniem ścinającym, czystym obciążeniem siłą normalną (styk rozciągany) lub możliwymi kombinacjami sił normalnych i tnących
Sprawdzenie zgodności z wymaganiami dla połączeń przegubowych
Sprawdzenie minimalnego i maksymalnego rozstawu otworów na śruby oraz odległości od krawędzi

Połączenia nakładkowe ze środnikiem

Możliwość zastosowania jednego lub dwóch pionowych i do 10 poziomych rzędów śrub na każdym ramieniu
Szeroki zakres kątów równoramiennych i nierównoramiennych
Możliwość modyfikacji orientacji kąta
Wyk. przekroju:
- Obliczanie śrub . na ścinanie, docisk i rozciąganie
- Obliczenia na ścinanie, zginanie i rozciąganie kątowników z uwzględnieniem odliczenia otworu na śrubę
- Obliczanie ścinania i rozciągania środnika dźwigara z uwzględnieniem odliczenia otworu na śrubę
- Przenoszenie rozciągania na słup w modelu z króćcem teowym
- Podcięcie w przekroju krytycznym

Połączenie z przykładką środnika

Możliwy jest jeden lub dwa pionowe rzędy śrub oraz do 10 poziomych rzędów śrub
Elastyczny rozmiar blachy środnika
Możliwość modyfikacji położenia blachy środnika
Wyk. przekroju:
- Obliczanie nośności na ścinanie i docisk śrub
- Obliczenia na ścinanie, zginanie i rozciąganie płyt środnika z uwzględnieniem odliczenia otworu na śrubę
- Analiza stateczności długich, smukłych płyt
- Obliczanie ścinania i rozciągania środnika dźwigara z uwzględnieniem odliczenia otworu na śrubę
- Spoina jako spoina pachwinowa
- Podcięcie w przekroju krytycznym

Połączenie przy użyciu płyty czołowej

Dwa lub cztery pionowe rzędy śrub i maks. 10 poziomych rzędów śrub
Elastyczny rozmiar blachy czołowej
Możliwość modyfikacji położenia blachy środnika
Wyk. przekroju:
- Obliczanie śrub . na ścinanie, docisk i rozciąganie
- Obliczanie ścinania i zginania blach czołowych z uwzględnieniem odliczenia otworu na śrubę
- Obliczenia przy ścinaniu i rozciąganiu środnika dźwigara
- Przenoszenie rozciągania na słup w modelu z króćcem teowym
- Spoina jako spoina pachwinowa
- Podcięcie w przekroju krytycznym

Połączenie z blachą czołową i nakładką

Mocowanie belki za pomocą blachy czołowej za pomocą dwóch śrub
Elastyczny rozmiar nakładki i blachy czołowej
Wyk. przekroju:
- Wprowadzenie obciążenia na belkę zgodnie z EN 1993-1-5, Rozdział 6
- Podparcie momentu stabilizującego za pomocą śrub i spoin na płycie czołowej
- Nakładka
- Spoiny nakładkowe jako spoiny pachwinowe
- Przenoszenie rozciągania na słup w modelu z króćcem teowym

RF-/JOINTS Steel - Pinned | Wprowadzanie danych

Po otwarciu modułu należy wybrać grupę połączeń (Połączenia przegubowe), następnie kategorię oraz typ połączenia (środnik nakładkowy, blacha zakładkowa, blacha czołowa, blacha czołowa z podkładką). Następnie można wybrać węzły do obliczeń w modelu RFEM/RSTAB. RF-/JOINTS Steel - Pinned automatycznie rozpoznaje pręty połączenia i określa na podstawie ich położenia, czy są to słupy czy belki.

W razie potrzeby można wyłączyć określone pręty z obliczeń. Konstrukcyjnie podobne połączenia można projektować jednocześnie dla kilku węzłów. Obciążenia wymagają wyboru miarodajnych przypadków obciążeń, kombinacji obciążeń lub kombinacji wyników. Alternatywnie można ręcznie wprowadzić przekrój i obciążenie. W ostatnim oknie wprowadzania danych połączenie jest konfigurowane krok po kroku.

RF-/JOINTS Steel - Pinned | obliczenia

Uwzględniane są wszystkie typy połączeń z momentem na pasie słupa lub na środniku słupa w przypadku słupa obróconego. Z tego względu moduł określa moment mimośrodowy połączenia nakładek na środniku z blachą środnika, który dodatkowo wpływa na grupę śrub w pasie dźwigara.

Kolejne momenty mimośrodowe mogą wynikać z położenia kątowników i blach. W przypadku połączenia nakładkowego siły są przenoszone osobno. Na nakładkę działają siły tnące; siły rozciągające i moment stabilizujący są przypisane do śrub. Przed obliczeniami połączenie jest sprawdzane pod kątem poprawności geometrycznej; na przykład rozstaw otworów na śruby i odległość śrub od krawędzi.

RF-/JOINTS Steel - Pinned | Wyniki

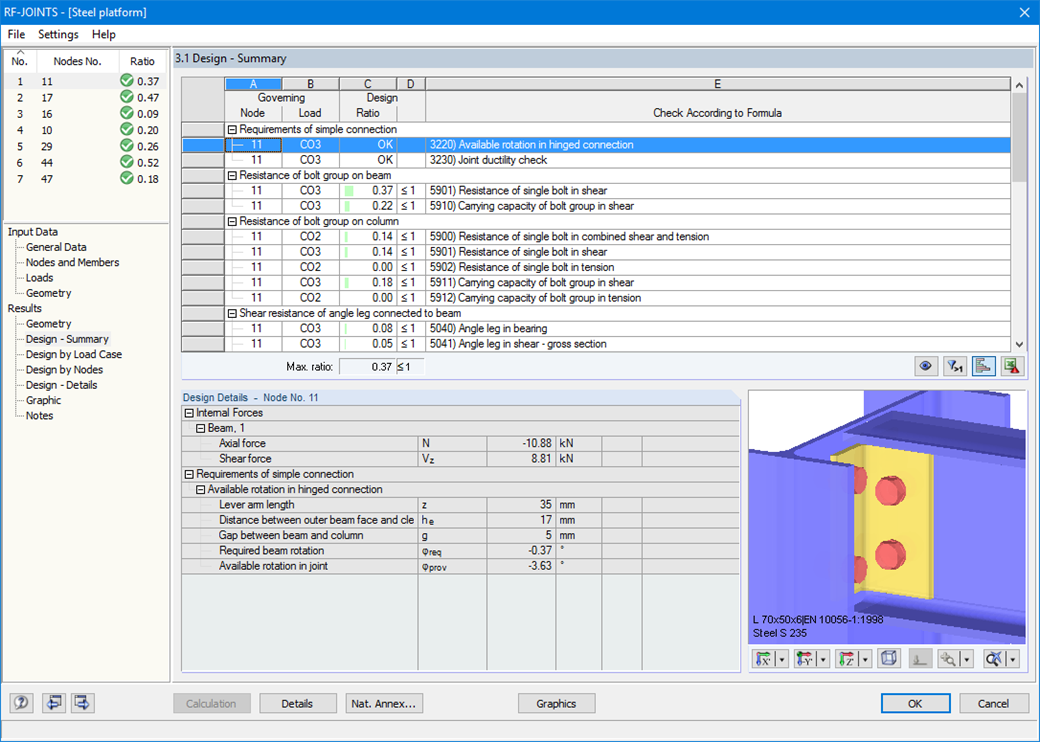

W oknach wyników wyszczególnione są wszystkie wyniki obliczeń. Ponadto tworzone są grafiki 3D, w których poszczególne elementy oraz linie wymiarowe można wyświetlać lub ukrywać. W podsumowaniu można sprawdzić, czy potwierdzono poprawność obliczeń: Stopień wykorzystania jest dodatkowo wizualizowany za pomocą zielonego paska danych, który zmienia kolor na czerwony, gdy obliczenia nie są spełnione. Ponadto wyświetlany jest numer węzła i decydujące PO/KO/KW.

Podczas wyboru obliczeń wyświetlane są szczegółowe wyniki pośrednie wraz z oddziaływaniami i dodatkowymi siłami wewnętrznymi wynikającymi z geometrii połączenia. Istnieje możliwość wyświetlenia wyników według przypadków obciążeń i węzłów. Połączenia są przedstawione w realistycznym renderingu 3D, który można skalować. Oprócz głównych widoków, połączenie można zobaczyć z każdej strony.

Grafiki z wymiarami i opisami można dodać do wydruku programu RFEM/RSTAB lub eksportować jako DXF. Protokół wydruku zawiera wszystkie dane wejściowe i wyniki, przygotowane dla inżynierów testujących. Wszystkie tabele można wyeksportować do programu MS Excel lub do pliku CSV. Wszystkie dane wymagane do eksportu definiuje się w specjalnym menu dla transferu.
