Módulo adicional para o RFEM 5
RF-HSS

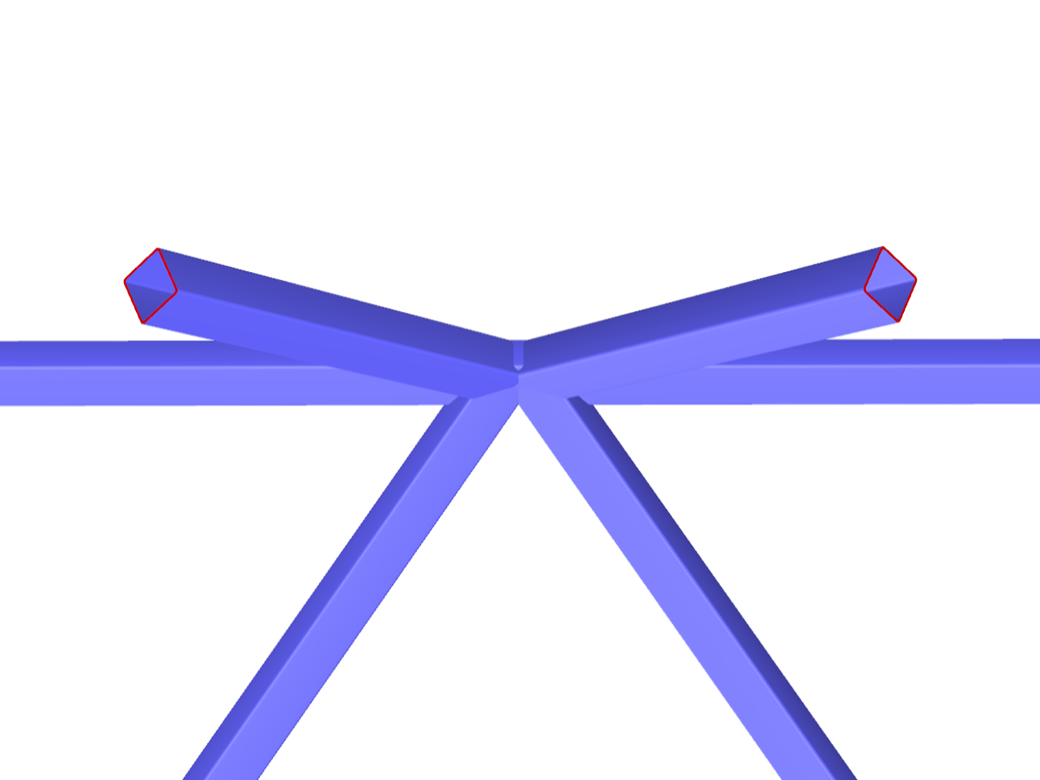

O módulo adicional RF-HSS é utilizado para o dimensionamento e a verificação de diversas ligações de secções ocas. Isto inclui o cálculo de nós de treliça planos e espaciais, que podem ser constituídos por secções ocas circulares, quadradas ou retangulares.

Este módulo adicional integra-se perfeitamente no RFEM 5, reconhece automaticamente a geometria e permite a definição manual das ligações. Oferece-lhe uma biblioteca extensa de séries de secções ocas para cordas e escoras, bem como uma seleção de tipos de ligações de acordo com as normas e coeficientes parciais de segurança para diferentes países, entre outras funções.

Estado limite último de ligações de secções ocas soldadas segundo EN 1993-1-8:2005 + AC:2009

Total de itens: 4

Módulo adicional RF-/CAVITY para o RFEM/RSTAB | Dimensionamento de ligações de secções ocas soldadas para o estado limite último segundo o EC 3

HSS (em inglês) | Funcionalidades

Integração no RFEM/RSTAB com reconhecimento automático de geometria e transferência de esforços internos
Opção para definição manual da ligação
Biblioteca extensa de perfis ocos para cordas e escoras:
- tubos redondos
- tubos quadrados
- tubos retangulares
Classes de aço implementadas: S 235, S 275, S 355, S 420, S 450 e S 460
Seleção dos tipos de ligação possíveis de acordo com as especificações da norma:
- ligação K (lacuna/sobreposição)
- ligação KK (espacial)
- ligação N (lacuna/sobreposição)
- ligação KT (lacuna/sobreposição)
- ligação DK (lacuna/sobreposição)
- ligação T (plano)
- ligação TT (espacial)
- ligação Y (plano)
- ligação X (plano)
- ligação XX (espacial)
Seleção dos coeficientes de segurança parciais de acordo com o anexo nacional para a Alemanha, Áustria, República Checa, Eslováquia, Polónia, Eslovénia, Suíça ou Dinamarca
Ângulos ajustáveis entre escoras e cordas
Rotação opcional da corda em 90° para perfis ocos retangulares
Consideração de uma lacuna entre as escoras ou de uma sobreposição das escoras
Consideração opcional de uma força nodal adicional
Dimensionamento da ligação como capacidade de carga máxima das escoras de uma treliça para forças axiais e momentos fletores

HSS (em inglês) | Entradas

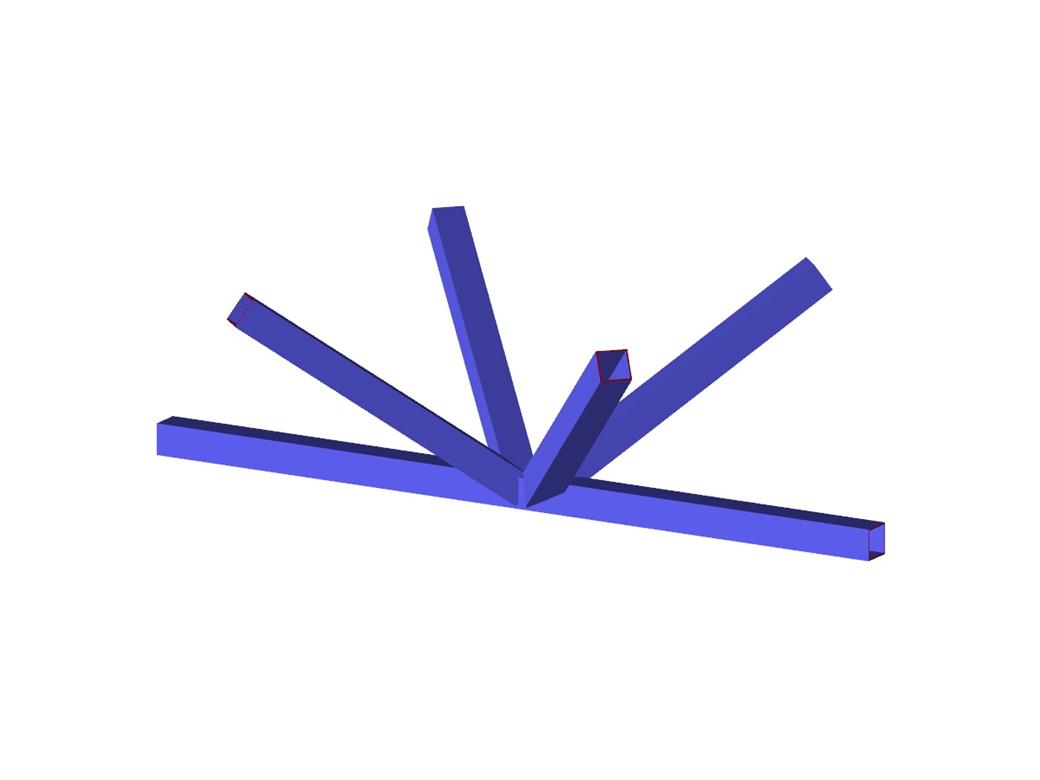

Os nós de ligação podem ser selecionados graficamente no modelo do RFEM/RSTAB. Os dados de secção e geometria relevantes são importados automaticamente. Em alternativa, os parâmetros da ligação de perfil oco podem ser definidos manualmente. Se necessário, os perfis podem ser ajustados no módulo.

Também é possível modificar os ângulos predefinidos entre as escoras e as cordas. Para a opção correta de verificação, é de relevância a relação geométrica entre si das escoras. Esta é definida através de lacunas entre escoras ou através da sua sobreposição.

HSS (em inglês) | Dimensionamento

O controlo das condições geométricas a serem cumpridas é a base de um dimensionamento bem-sucedido.

O RF-/HSS efetua as seguintes verificações durante o dimensionamento:

Rotura do banzo da corda devido a esforço normal
Rotura por corte da corda devido a esforço normal
Rotura das escoras devido a esforço normal
Punçoamento devido a esforço normal

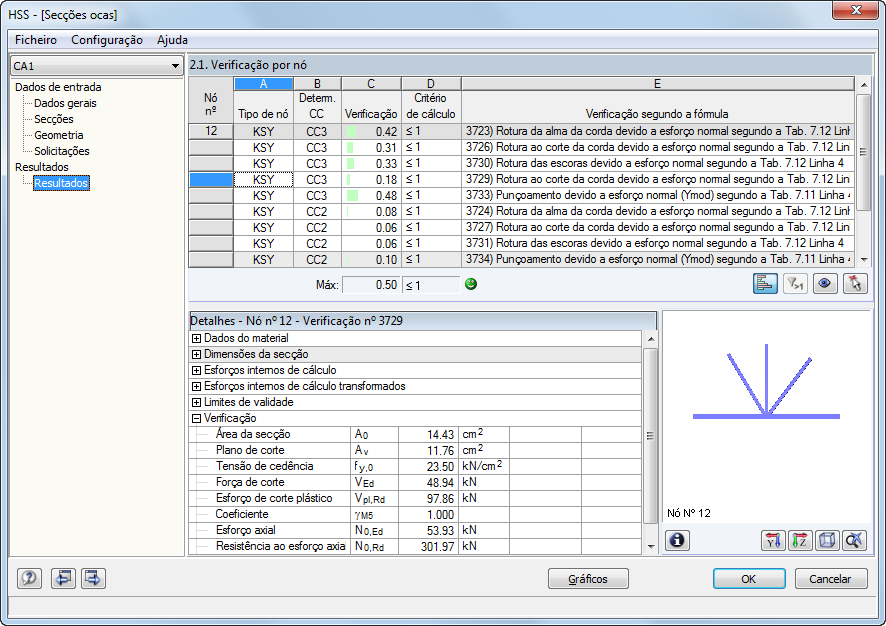

HSS (em inglês) | Resultados

A verificação contém informações detalhadas sobre os esforços internos do dimensionamento, os limites e os critérios de verificação. As verificações que falharam são destacadas de maneira visível.

Todos os dados de entrada e resultados fazem também parte do relatório de impressão geral do RFEM/RSTAB. Os casos de dimensionamento em separado permitem uma examinação flexível de elementos construtivos em grandes sistemas.
