RFEM 5 | HSS: Соединения пустотелых профилей по Еврокоду 3

Дополнительный модуль к RFEM 5

Чем я могу вам помочь?

У вас есть вопросы о продуктах Dlubal или вам нужна помощь в выборе программного обеспечения для вашего проекта?

Со мной можно легко связаться, используя указанные ниже контакты.

Будем рады ответить на ваши вопросы!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Начальник отдела продаж

+49 9673 9203-0

[email protected] Задать вопрос

Цены

Дополнительный модуль к RFEM 5
RF-HSS

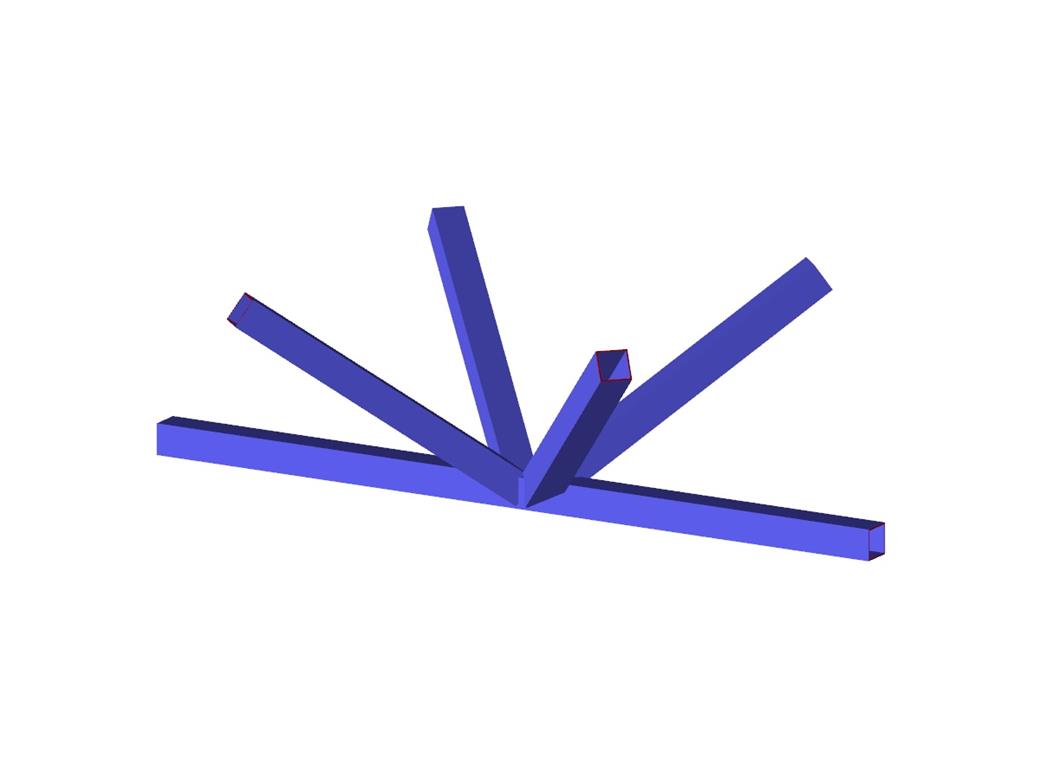

Дополнительный модуль RF-HSS применяется для расчёта и проектирования различных соединений пустотелых профилей. Сюда входит расчет плоских и пространственных узлов фермы, которые могут состоять из круглых, квадратных или прямоугольных пустотелых профилей.

Этот дополнительный модуль полностью интегрирован в RFEM 5, автоматически распознает геометрию и позволяет задавать соединения вручную. Он предоставляет вам обширную бaзу данных пустотелых профилей для поясов и стоек, возможность выбора типов соединений в соответствии с нормативами и частичными коэффициентами надежности для разных стран и другие функции.

Предельное состояние сварных соединений пустотелых профилей по EN 1993-1-8:2005 + AC:2009

Всего позиций: 4

Дополнительный модуль RF-/CAVITY для RFEM/RSTAB | Расчёт сварных соединений полых профилей по норме EC 3

HSS (английская версия) | Характеристики

Интеграция в RFEM/RSTAB с автоматическим распознаванием геометрии и передачей внутренних сил
Возможность задания соединений вручную
Обширная база данных пустотелых профилей для поясов и стоек:
- Круглые профили
- Квадратные профили
- Прямоугольные профили
Реализованные марки стали: S 235, S 275, S 355, S 420, S 450, и S 460

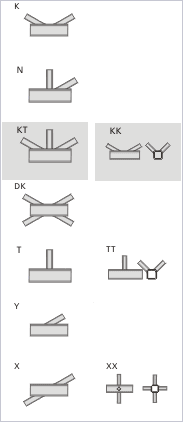

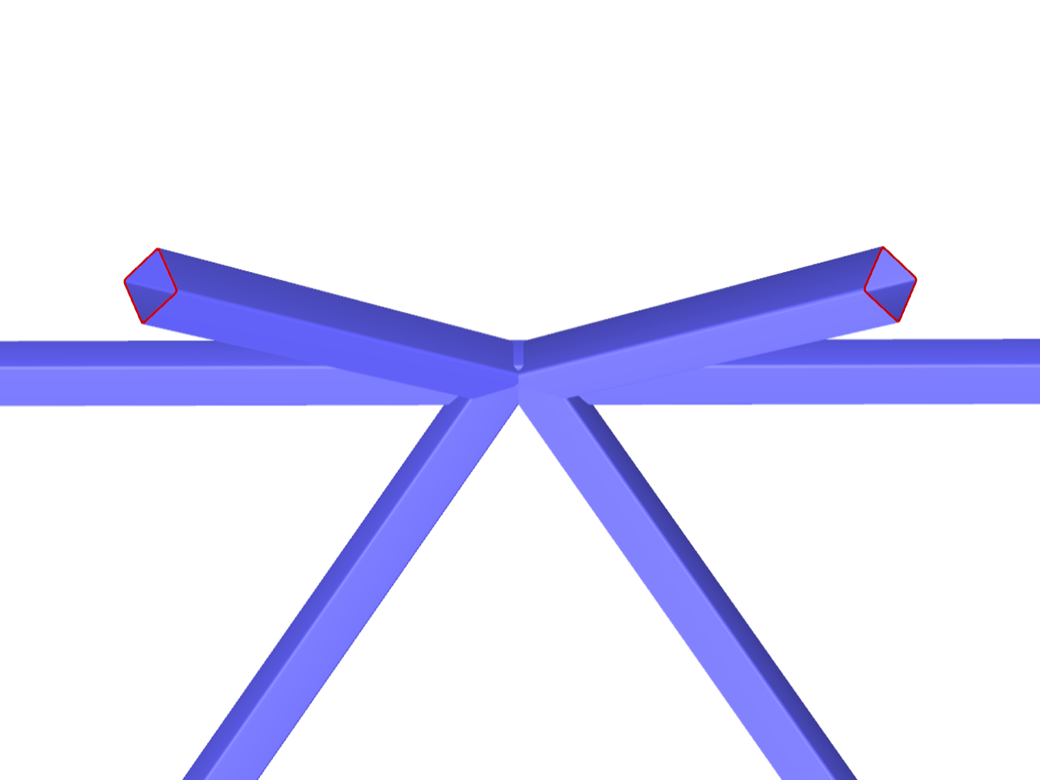

Доступны различные типы соединений, в соответствии с требованиями нормативов:
- K соединение (с зазором/внахлестку)
- KK соединение (пространственное)
- N соединение (с зазором/внахлестку)
- KT соединение (с зазором/внахлестку)
- DK соединение (с зазором/внахлестку)
- T соединение (плоское)
- TT соединение (пространственное)
- Y соединение (плоское)
- X соединение (плоское)
- XX соединение (пространственное)
Выбор частичных коэффициентов надежности в соответствии с Национальными приложениями для Германии, Австрии, Чешской республики, Словакии, Польши, Словении, Швейцарии или Дании
Регулируемые углы между стойками и поясами
Возможность поворота пояса на 90° для прямоугольных пустотелых профилей
Учет зазоров между стойками или перекрываемых стойками
Возможность учета дополнительных узловых сил
Расчет соединения по максимальной несущей способности раскосов фермы от нормальных сил и изгибающих моментов

HSS (английская версия) | Ввод данных

Соединительные узлы можно выбрать графически в модели RFEM/RSTAB. Соответствующие данные сечений и геометрия импортируются автоматически. Также можно задать параметры пустотелых профилей соединения вручную. При необходимости, можно изменить сечения в модуле.

Можно изменить угол между стойками и поясами, заданный по умолчанию. Геометрическое расположение раскосов имеет значение для правильного выбора расчета. Данную взаимосвязь можно задать либо с помощью расстояния между раскосами, либо путем их перехлеста.

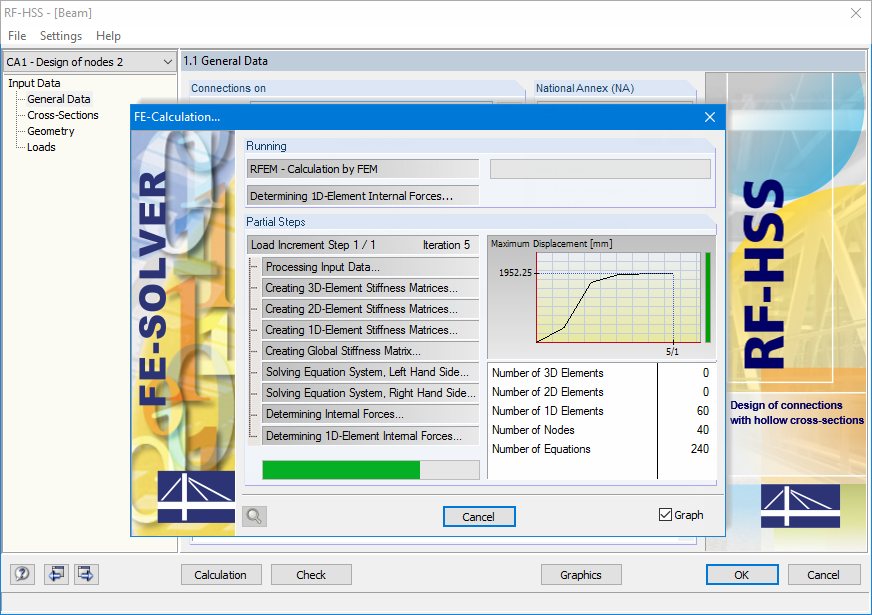

HSS (английская версия) | Расчёт

Успешная расчетная проверка основана на проверке правильности геометрических условий.

Дополнительный модуль RF-/HSS выполняет следующие виды расчетов:

Выход из работы полки стержней пояса от действия нормальной силы
Выход из работы стержней пояса при сдвиге от действия нормальной силы
Выход из работы стойки от действия нормальной силы
Сдвиг при продавливании от действия нормальной силы

HSS (английская версия) | Результаты

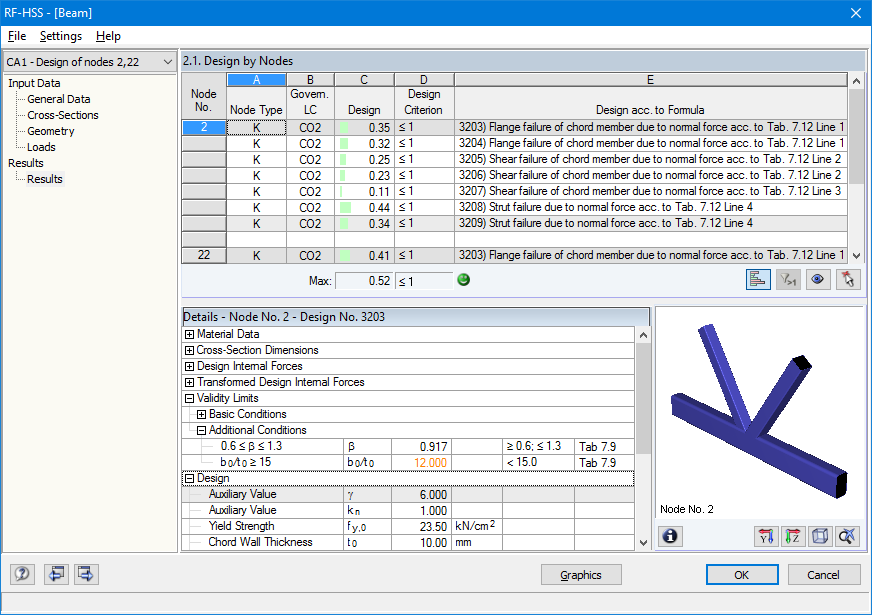

Результаты расчета содержат подробную информацию о рассчитанных внутренних силах, критериях расчета и ограничениях. Неудовлетворительные результаты расчета четко выделяются.

Все исходные данные и результаты также документируются в общем протоколе результатов RFEM/RSTAB. Отдельные расчетные случаи позволяют выполнять гибкий анализ индивидуальных конструктивных элементов в больших конструкциях.
