RF-HSS

Il modulo aggiuntivo RF-HSS viene utilizzato per la progettazione e l'analisi di vari collegamenti a sezione cava. Ciò include il calcolo dei nodi della travatura reticolare sia planari che spaziali, che possono essere costituiti da sezioni cave circolari, quadrate o rettangolari.

Questo modulo aggiuntivo è perfettamente integrato in RFEM 5, riconosce automaticamente la geometria e consente la definizione manuale del giunto. Offre una vasta libreria di serie di sezioni cave per correnti e puntoni, nonché una selezione di tipi di giunti secondo norme e coefficienti parziali di sicurezza per diversi paesi e altre funzioni.

Stato limite ultimo dei collegamenti saldati a sezione cava secondo EN 1993-1-8:2005 + AC:2009

Totale voci: 4

Modulo aggiuntivo RF-/CAVITY per RFEM/RSTAB | Verifica allo stato limite ultimo di collegamenti saldati a sezione cava secondo EC 3

HSS (versione inglese) | Caratteristiche

Integrazione in RFEM/RSTAB con riconoscimento automatico della geometria e trasferimento delle forze interne
Possibilità di definizione manuale dei collegamenti
Ampia libreria di sezioni cave per correnti e puntoni:
- Sezioni circolari
- Sezioni quadrate
- Sezioni rettangolari
Qualità di acciaio implementate: S 235, S 275, S 355, S 420, S 450 e S 460

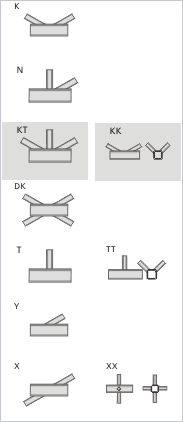

Vari tipi di collegamenti disponibili, a seconda delle specifiche della norma:
- Collegamento a K (gap/sovrapposizione)
- Collegamento a KK (spaziale)
- Collegamento a N (gap/sovrapposizione)
- Collegamento a KT (gap/sovrapposizione)
- Collegamento a DK (gap/sovrapposizione)
- Collegamento a T (piana)
- Collegamento a TT (spaziale)
- Collegamento a Y (piana)
- Collegamento a X (piana)
- Collegamento a XX (spaziale)
Selezione di coefficienti parziali di sicurezza secondo l'Appendice nazionale per Germania, Austria, Repubblica Ceca, Slovacchia, Polonia, Slovenia, Svizzera o Danimarca
Angolari modificabili, tra puntoni e correnti
Possibile rotazione del corrente di 90° per sezioni cave rettangolari
Considerazione dei gap tra puntoni o della loro sovrapposizione
Possibilità di considerare forze addizionali ai nodi
Verifica del collegamento come capacità portante massima dei puntoni di una travatura reticolare per forze assiali e momenti flettenti

HSS (versione inglese) | Input

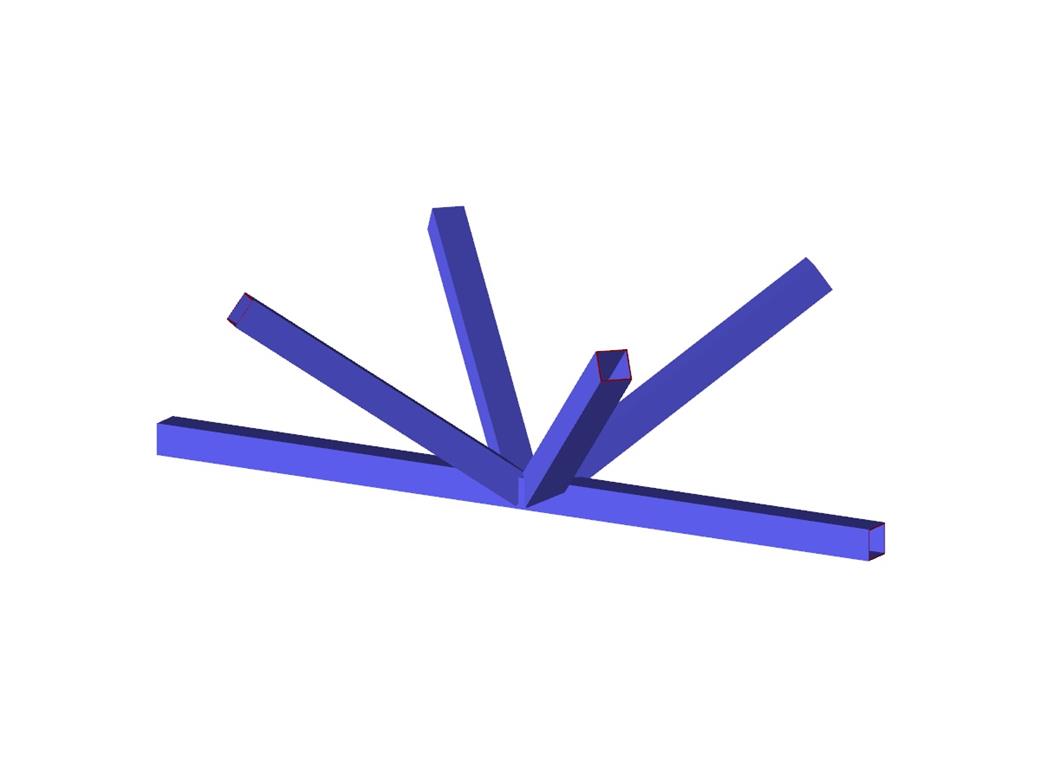

È possibile selezionare i nodi di collegamento graficamente nel modello RFEM/RSTAB. I dati della sezione trasversale e la geometria rilevanti vengono importati automaticamente. È anche possibile definire manualmente i parametri dei collegamenti delle sezioni cave. Se necessario, è possibile modificare le sezioni nel modulo.

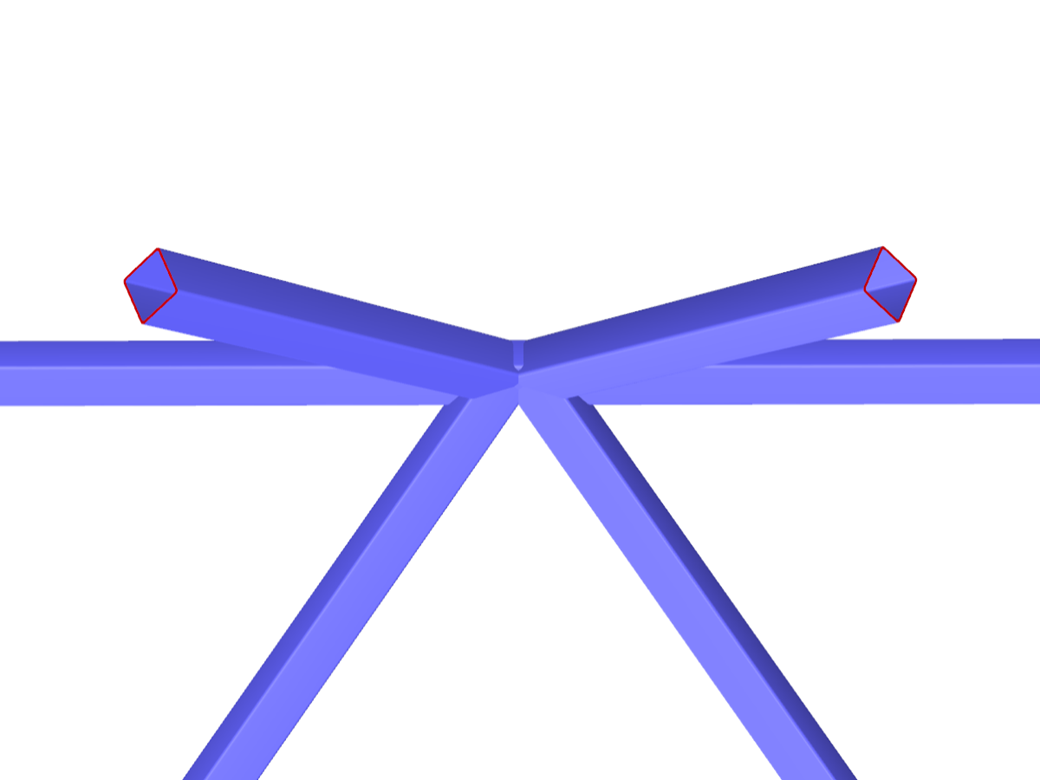

Anche l'angolo predefinito tra puntoni e correnti può essere modificato. La relazione geometrica dei puntoni tra loro è importante per la corretta scelta del progetto. Questa relazione può essere definita specificando uno spazio tra i puntoni o sovrapponendoli.

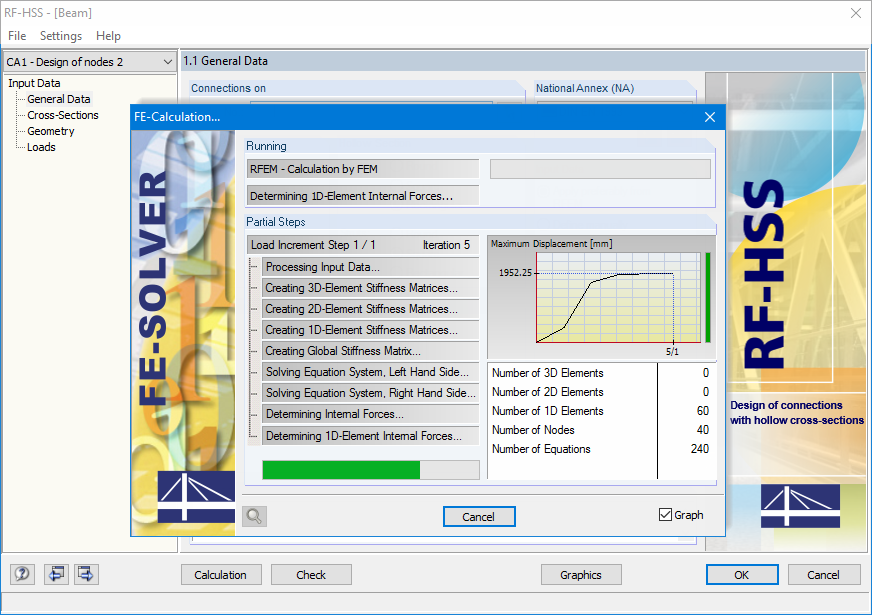

HSS (versione inglese) | progettazione

Una verifica di successo si basa sul controllo di plausibilità delle condizioni geometriche.

Il modulo aggiuntivo RF-/HSS esegue le analisi per i seguenti progetti:

Rottura dell'ala del corrente dovuta a forza normale
Rottura a taglio del corrente dovuta a forza normale
Rottura del puntone dovuta a forza normale
Taglio-punzonamento dovuto a forza normale

HSS (versione inglese) | Risultati

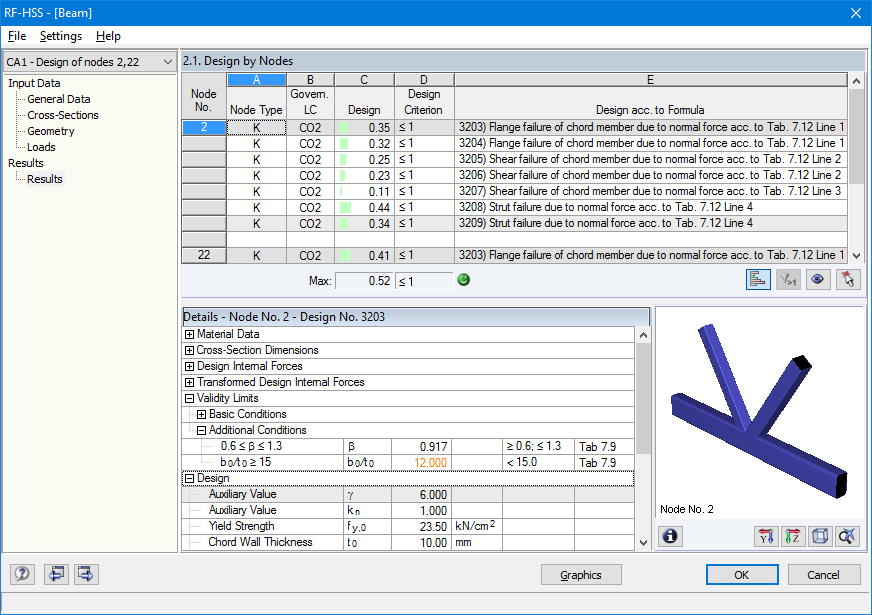

Il progetto contiene informazioni dettagliate sulle forze interne analizzate, sui criteri di progetto e sui limiti. I risultati progettuali non andati a buon fine vengono evidenziati con chiarezza.

Tutti i dati di input e dei risultati sono documentati nella relazione di calcolo generale di RFEM/RSTAB. Casi di progetto separati consentono un esame flessibile di singole parti costruttive anche di grandi strutture.
