Módulo adicional para RFEM 5
RF-HSS

El módulo adicional RF-HSS se utiliza para el diseño y análisis estructural de varias conexiones de secciones de perfiles huecos. Esto incluye el cálculo de nudos de celosía planos y espaciales, que pueden consistir en secciones de perfiles huecos circulares, cuadrados o rectangulares.

Este módulo adicional se integra perfectamente en RFEM 5, por lo que reconoce automáticamente la geometría y permite la definición manual de las uniones. Le proporciona una amplia biblioteca de secciones huecas para cordones y montantes, la opción de seleccionar tipos de uniones según normas y coeficientes parciales de seguridad de diferentes países, y otras características.

Estado límite último de conexiones soldadas de perfiles huecos según EN 1993-1-8:2005 + AC:2009

Total de artículos: 4

Módulo adicional RF-/CAVITY para RFEM/RSTAB | Cálculo del estado límite último de conexiones soldadas de perfiles huecos según EC 3

HSS (inglés) | Características

Integración en RFEM/RSTAB con reconocimiento automático de la geometría y transferencia de esfuerzos internos
Posibilidad de definir las uniones manualmente
Biblioteca ampliable de perfiles huecos para cordones y diagonales:
- Perfiles circulares
- Perfiles cuadrados
- Perfiles rectangulares
Tipos de aceros implementados: S 235, S 275, S 355, S 420, S 450 y S 460

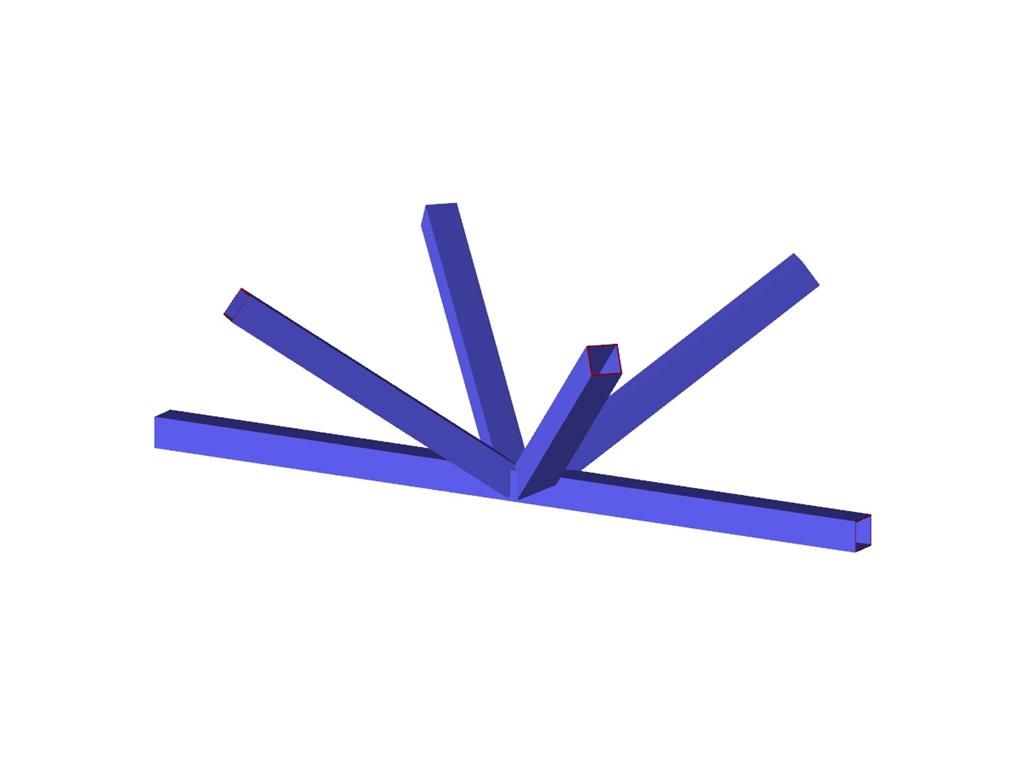

Varios tipos de conexiones disponibles, dependiendo de las especificaciones de la norma:
- Unión en K (separación/solape)

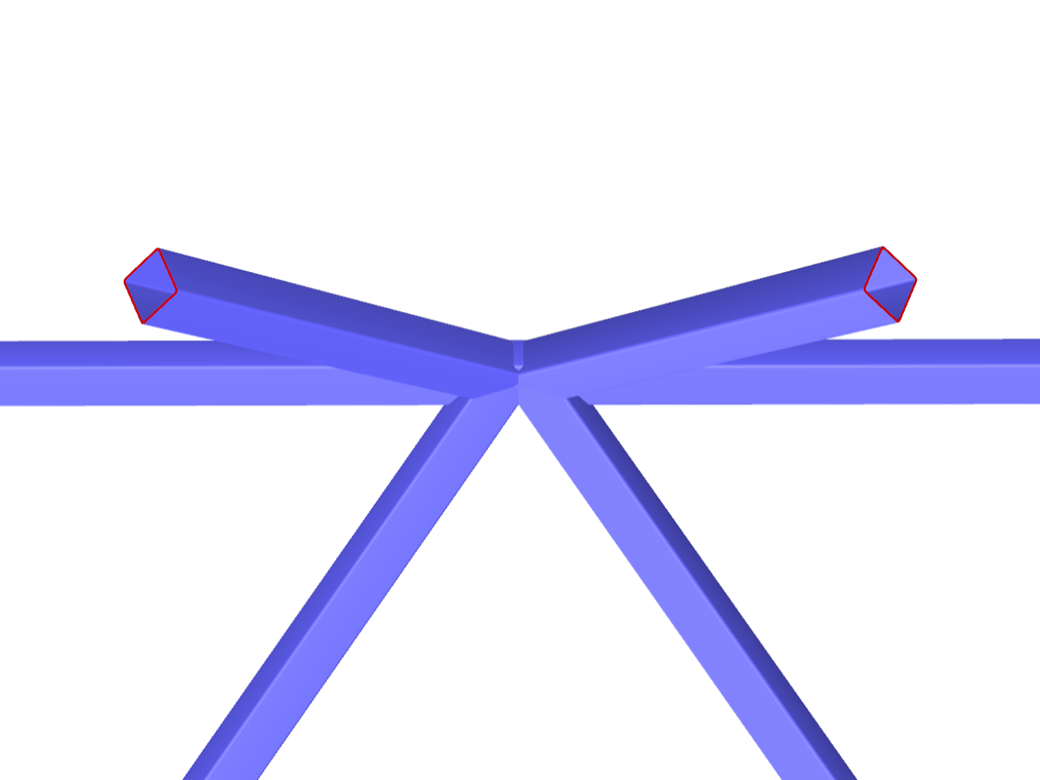

- Unión en KK (espacial)
- Unión en N (separación/solape)
- Unión en KT (separación/solape)
- Unión en DK (separación/solape)
- Unión en T (plano)
- Unión en TT (espacial)
- Unión en Y (plano)
- Unión en X (plano)
- Unión en XX (espacial)
Selección de coeficientes parciales de seguridad según el Anejo Nacional para Alemania, Austria, República Checa, Eslovaquia, Polonia, Eslovenia, Suiza o Dinamarca
Ángulos ajustables entre diagonales y cordones
Giro del cordón opcional de 90° para perfiles rectangulares huecos
Consideración de la separación entre diagonales o diagonales solapadas
Esfuerzos en nudos adicionales considerados de manera adicional
Cálculo de la conexión como la capacidad de carga máxima de los montantes de una cercha para esfuerzos axiles y momentos flectores

HSS (inglés) | Entrada

Es posible seleccionar los nudos de conexión gráficamente en el modelo de RFEM/RSTAB. Los datos de la sección y la geometría relevantes se importan automáticamente. También puede definir los parámetros de las conexiones de secciones huecas manualmente. Si es necesario, puede modificar las secciones en el módulo.

También se puede modificar el ángulo predeterminado entre las bielas y los cordones. La relación geométrica de las bielas entre sí es importante para la elección correcta del cálculo. Esta relación se puede definir especificando un espacio entre las bielas o superponiéndolas.

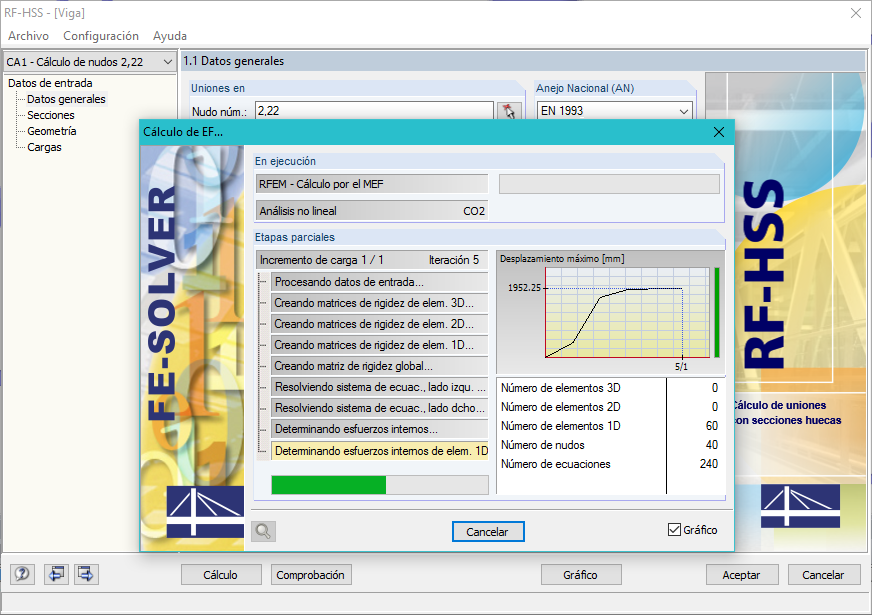

HSS (inglés) | cálculo

Una comprobación de diseño con éxito se basa en la comprobación plausible de las condiciones geométricas.

RF-/HSS realiza el análisis conforme a los siguientes cálculos:

Fallo en el ala del cordón debido a esfuerzo normal
Fallo de cortante del cordón debido a esfuerzo normal
Fallo de diagonal debido a esfuerzo normal
Punzonamiento debido a esfuerzo normal

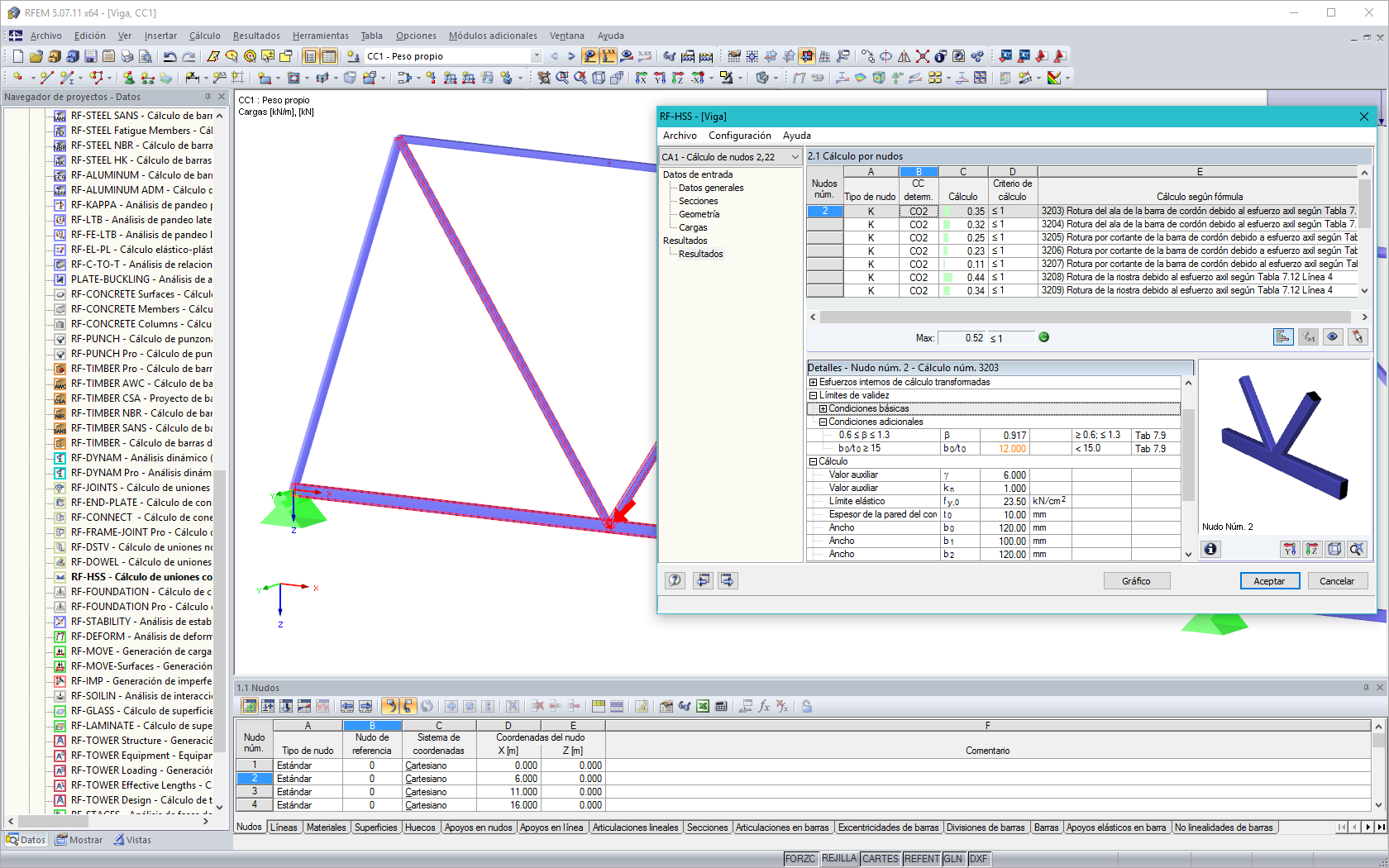

HSS (inglés) | Resultados

El cálculo contiene información detallada sobre los esfuerzos internos analizados, criterios de cálculo y límites. Los resultados de cálculo no satisfactorios se indican de manera clara.

Todos los datos de entrada y resultados están también presentes en el informe general de RFEM/RSTAB. Los casos de cálculo por separado permiten un examen flexible de las partes de construcción individuales en grandes estructuras.
