Přídavný modul pro RFEM 5
RF-HSS

Přídavný modul RF-HSS slouží k navrhování a posouzení různých přípojů dutých průřezů. To zahrnuje výpočet rovinných i prostorových příhradových uzlů, které mohou sestávat z kruhových, čtvercových nebo obdélníkových dutých průřezů.

Tento přídavný modul je bez problémů integrován do programu RFEM 5, automaticky rozpozná geometrii a umožňuje ruční zadání přípoje. K dispozici máte rozsáhlou databázi dutých průřezů pro pasy a diagonály, výběr typů přípojů podle norem a dílčích součinitelů spolehlivosti pro různé země a mnoho dalších funkcí.

Mezní stav únosnosti svařovaných spojů dutých průřezů podle EN 1993-1-8:2005 + AC:2009

Celkový počet: 4

Přídavný modul RF-/CAVITY pro RFEM/RSTAB | Posouzení svařovaných spojů dutých profilů v mezním stavu únosnosti podle EC 3

Manuál RF-HSS | Základní funkce

Integrace do programu RFEM/RSTAB s automatickým rozpoznáním geometrie a přenosem vnitřních sil
Možnost ručního zadání přípojů
Rozsáhlá databáze dutých průřezů pro pásy a diagonály:
- kruhové průřezy
- čtvercové průřezy
- obdélníkové průřezy
Implementované třídy oceli: S 235, S 275, S 355, S 420, S 450 a S 460

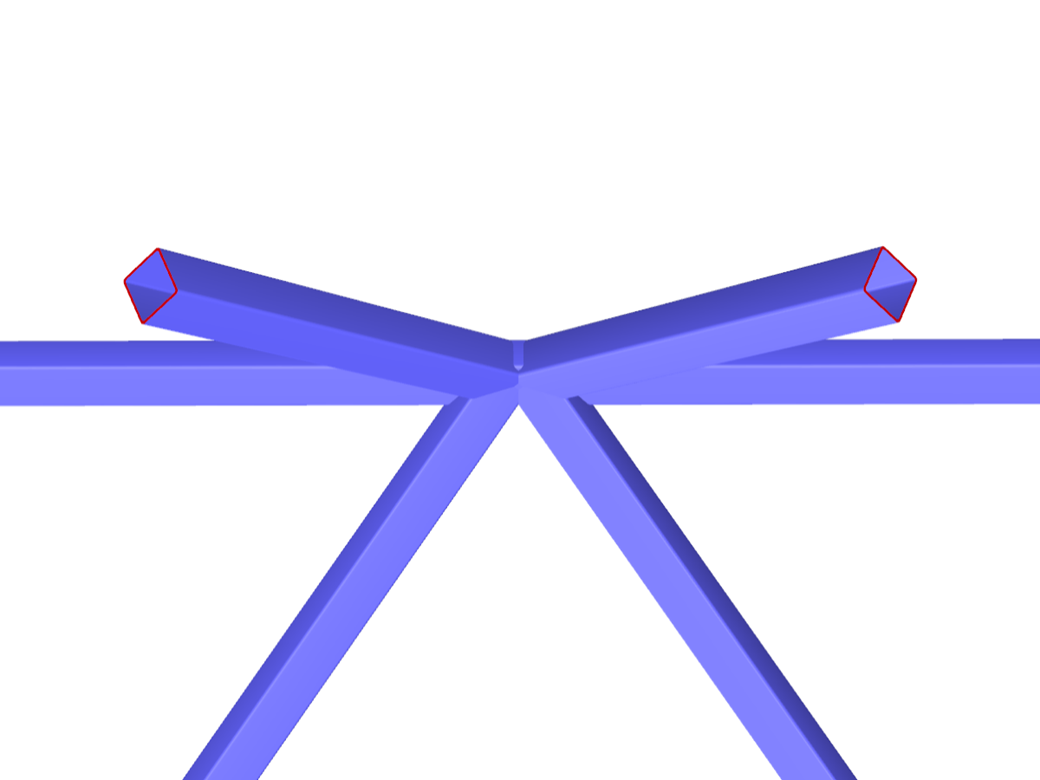

V závislosti na normě jsou k dispozici různé typy přípojů:
- styčník typu K (mezera/překrytí)
- styčník typu KK (prostorový)
- styčník typu N (mezera/překrytí)
- styčník typu KT (mezera/překrytí)
- styčník typu DK (mezera/překrytí)
- styčník typu T (rovinný)
- styčník typu TT (prostorový)
- styčník typu Y (rovinný)
- styčník typu X (rovinný)
- styčník typu XX (prostorový)
Výběr dílčích součinitelů spolehlivosti podle národní přílohy pro Německo, Rakousko, Českou republiku, Slovensko, Polsko, Slovinsko, Švýcarsko nebo Dánsko
Nastavitelné úhly mezi pásy a diagonálami
Volitelné otočení pásu o 90° pro obdélníkové duté průřezy
Zohlednění mezer mezi diagonálami nebo překrýváním diagonál
Volitelné zohlednění vnějších sil na vybraných uzlech
Posouzení spoje jako maximální únosnosti diagonál příhradového vazníku pro normálové síly a ohybové momenty

Manuál RF-HSS | Údaje

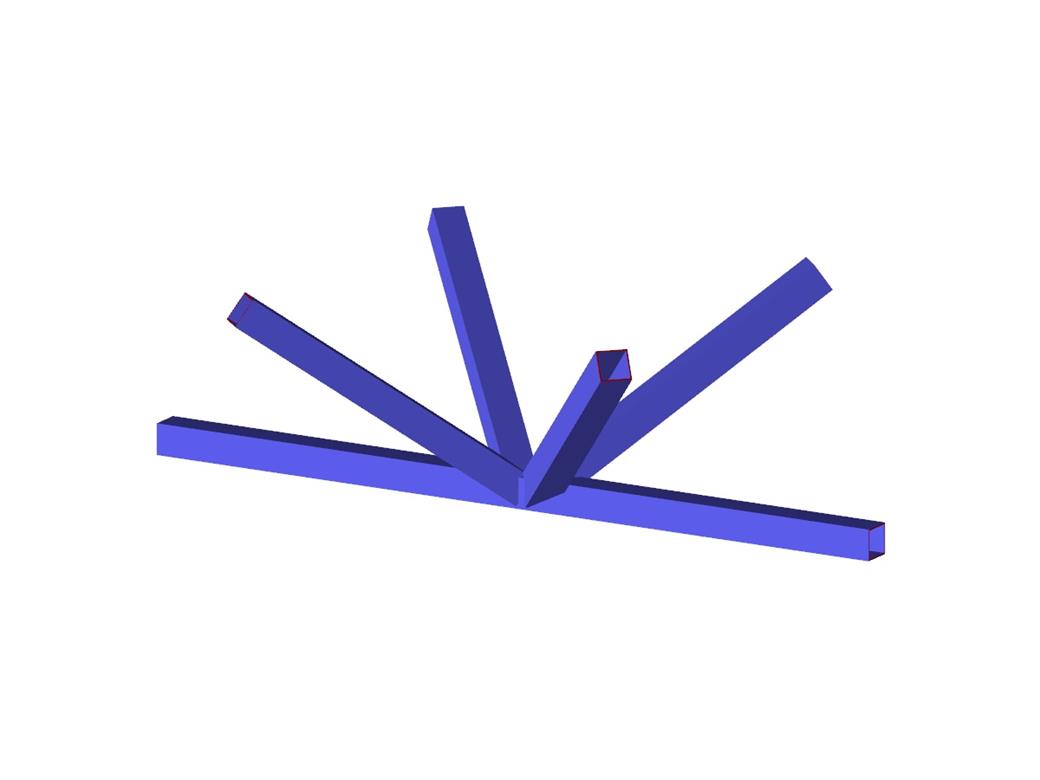

Uzly přípoje je možné vybrat graficky v modelu RFEM/RSTAB. Příslušné údaje o průřezu a geometrii se převezmou automaticky. Parametry pro dutý průřez lze zadat ručně. V případě potřeby se mohou průřezy upravit v přídavném modulu.

Rovněž je možné změnit standardně zadaný úhel mezi pásy a diagonálami. Pro správnou volbu posouzení je důležitý vzájemný geometrický vztah diagonál. Tento vztah lze definovat zadáním mezery mezi diagonálami nebo jejich překrytím.

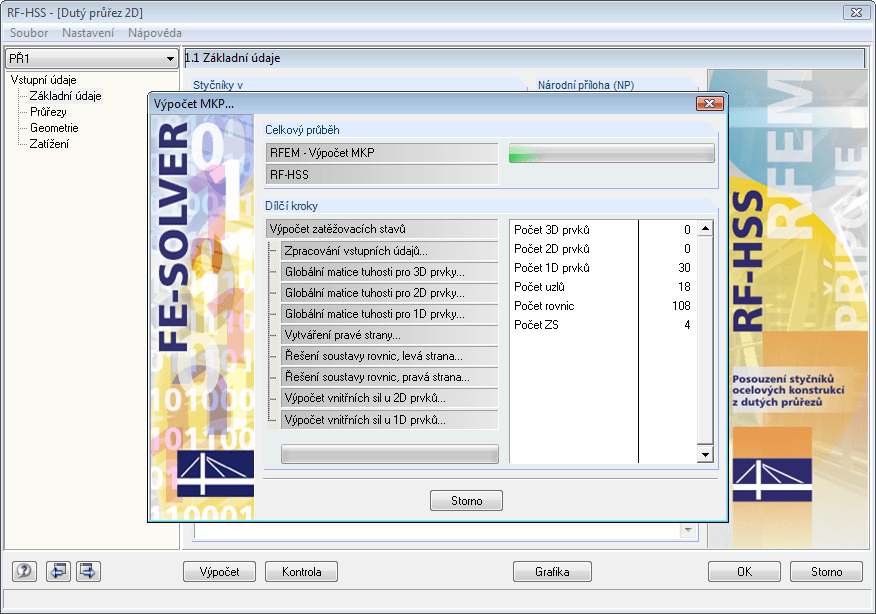

Manuál RF-HSS | Dimenzování,

Úspěšné posouzení je založeno na kontrole správnosti geometrických podmínek.

RF-/HSS provádí výpočty pro následující posouzení:

Porušení povrchu pásnice u pásových prutů vlivem normálové síly
Porušení smykem u pásových prutů vlivem normálové síly
Porušení diagonály vlivem normálové síly
Prolomení smykem vlivem normálové síly

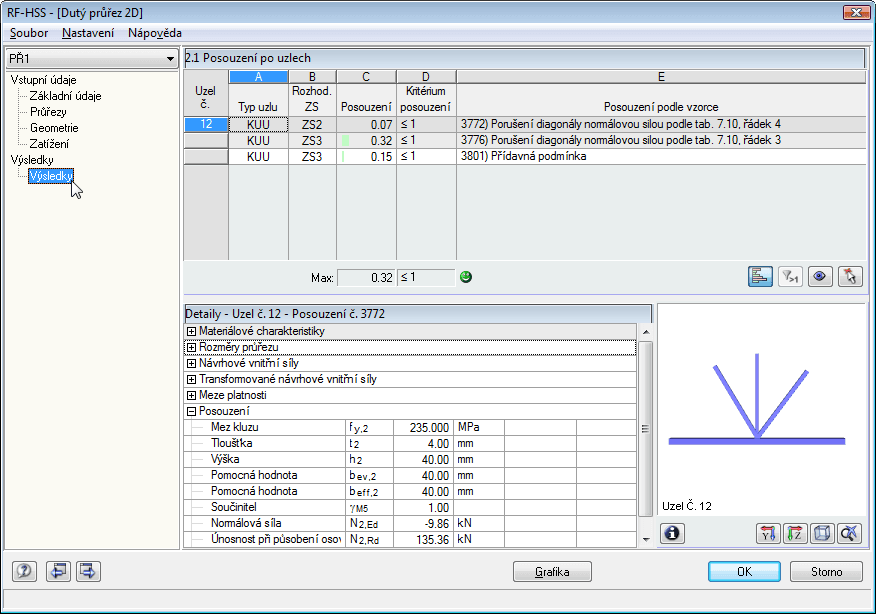

Manuál RF-HSS | Výsledky

Výsledky posouzení obsahují podrobné informace o vnitřních silách, kritériích posouzení a mezních hodnotách. Nevyhovující výsledky posouzení jsou přehledně označené.

Všechna vstupní data a výsledky jsou zdokumentovány v globální tiskovém protokolu programu RFEM/RSTAB. Návrhové případy umožňují přehledné posouzení jednotlivých stavebních dílců v rozsáhlých konstrukcích.
