RF-HOHLPROF

Das Zusatzmodul RF-HOHLPROF dient der Auslegung und dem Nachweis verschiedenartiger Hohlprofilanschlüsse. Dies umfasst sowohl die Berechnung von ebenen als auch räumlichen Fachwerkknoten, die aus runden, quadratischen oder rechteckigen Hohlprofilen bestehen können.

Dieses Zusatzmodul integriert sich nahtlos in RFEM 5, erkennt automatisch die Geometrie und ermöglicht die manuelle Anschlussdefinition. Es bietet Ihnen eine umfangreiche Bibliothek von Hohlprofilreihen für Gurte und Streben sowie die Auswahl von Anschlusstypen nach Normen und Teilsicherheitsbeiwerten für verschiedene Länder und andere Funktionen.

Tragfähigkeit geschweißter Hohlprofilverbindungen nach EN 1993-1-8:2005 + AC:2009

Gesamtanzahl: 4

RFEM/RSTAB-Zusatzmodul RF-/HOHLPROF | Tragsicherheitsnachweise geschweißter Hohlprofilverbindungen nach EC 3

RF-/HOHLPROF | Leistungsmerkmale

Integration in RFEM/RSTAB mit automatischer Geometrieerkennung und Schnittgrößenübernahme
Option zur manuellen Definition des Anschlusses
Umfangreiche Bibliothek von Hohlprofilreihen für Gurte und Streben:
- Rundrohre
- Quadratrohre
- Rechteckrohre
Implementierte Stahlgüten: S 235, S 275, S 355, S 420, S 450 und S 460

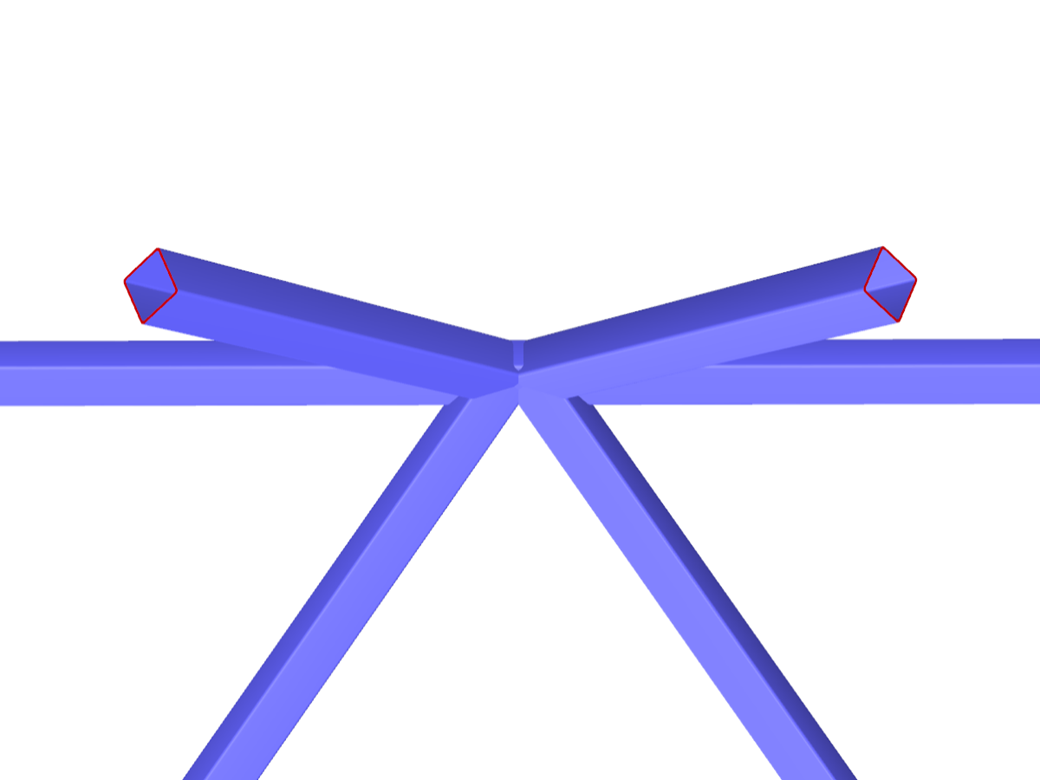

Auswahl der möglichen Anschlusstypen gemäß Normvorgaben:
- K-Anschluss (Spalt/Überlappung)
- KK-Anschluss (räumlich)
- N-Anschluss (Spalt/Überlappung)
- KT-Anschluss (Spalt/Überlappung)
- DK-Anschluss (Spalt/Überlappung)
- T-Anschluss (eben)
- TT-Anschluss (räumlich)
- Y-Anschluss (eben)
- X-Anschluss (eben)
- XX-Anschluss (räumlich)
Wahl der Teilsicherheitsbeiwerte nach Nationalem Anhang für Deutschland, Österreich, Tschechien, Slowakei, Polen, Slowenien, Schweiz oder Dänemark
Anpassbare Winkel zwischen Streben und Gurtstab
Optionale Gurtdrehung um 90° für rechteckige Hohlprofile
Berücksichtigung eines Spaltes zwischen den Streben oder einer Überlappung der Streben
Optionale Berücksichtigung einer zusätzlichen Knotenkraft
Nachweis des Anschlusses als maximale Tragfähigkeit der Streben eines Fachwerks für Normalkräfte und Biegemomente

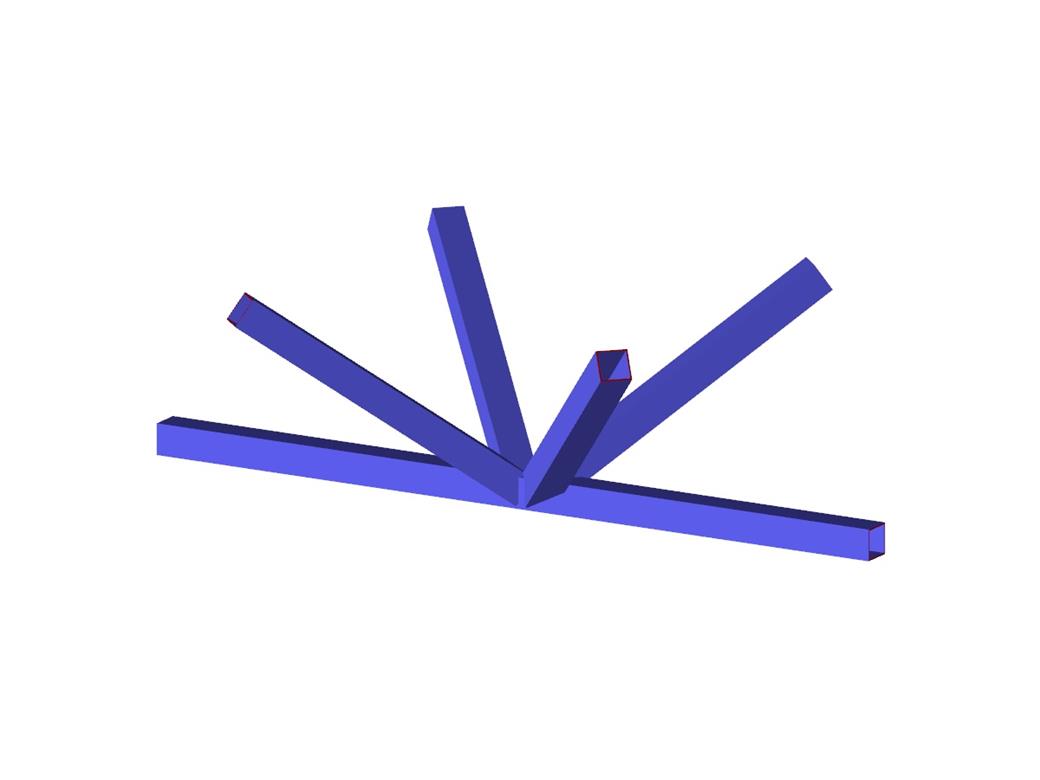

RF-/HOHLPROF | Eingabe

Die Anschlussknoten können grafisch im RFEM/RSTAB-Modell ausgewählt werden. Dabei werden die relevanten Querschnitts- und Geometriedaten übernommen. Alternativ lassen sich die Parameter der Hohlprofilverbindung manuell definieren. Falls erforderlich, können die Profile im Modul angepasst werden.

Ebenso lassen sich die voreingestellten Winkel zwischen Streben und Gurtstab modifizieren. Für die richtige Wahl des Nachweises ist die geometrische Beziehung der Streben zueinander von Bedeutung. Diese wird durch die Angabe eines Spaltes zwischen den Streben oder einer Überlappung der Streben definiert.

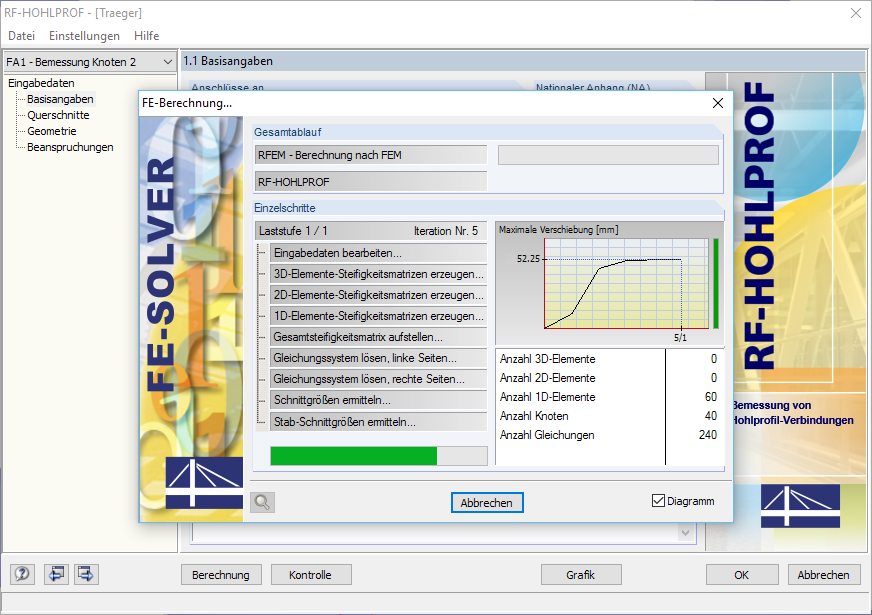

RF-/HOHLPROF | Bemessung

Die Überprüfung der einzuhaltenden geometrischen Bedingungen stellt die Grundlage einer erfolgreichen Bemessung dar.

RF-/HOHLPROF führt bei der Bemessung folgende Nachweise:

Flanschversagen des Gurtstabes aus Normalkraft
Schubversagen des Gurtstabes aus Normalkraft
Versagen der Strebe aus Normalkraft
Durchstanzen aus Normalkraft

RF-/HOHLPROF | Ergebnisse

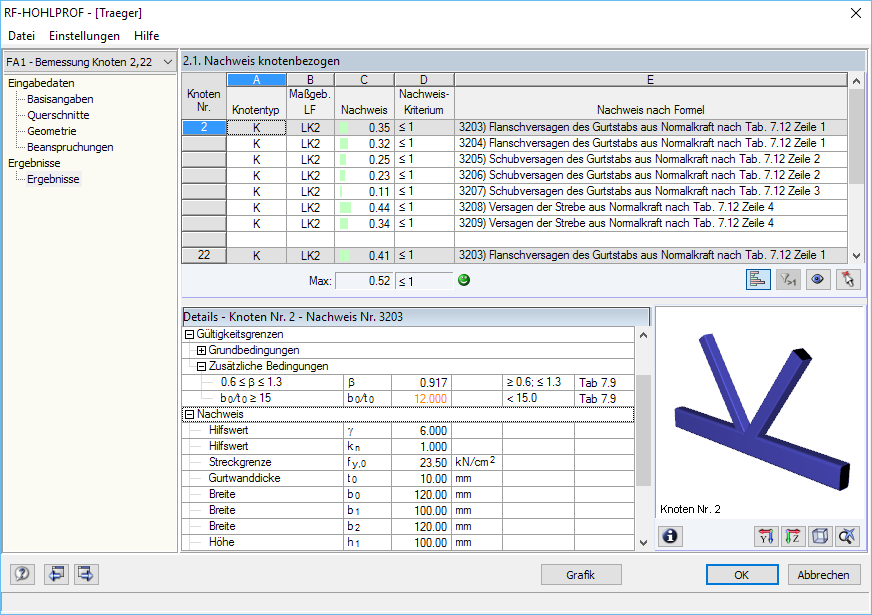

Der Nachweis beinhaltet detaillierte Angaben zu den Bemessungsschnittgrößen, Gültigkeitsgrenzen und Nachweisbedingungen. Fehlgeschlagene Nachweise werden ersichtlich gekennzeichnet.

Sämtliche Eingabe- und Ergebnisdaten werden auch im zentralen Ausdruckprotokoll von RFEM/RSTAB dokumentiert. Separate Bemessungsfälle ermöglichen die flexible Untersuchung einzelner Bauteile in großen Systemen.
